N 50
Étrier
Surverse
Clip blocage
étrier
Curseur
petite
chasse
j
Clapet
Joint de bonde
Joint de cuvette
OPTIMA
Réf. 50 5464 00
m
l
k
i
h
g
49
Bouton de commande
a
Petite chasse
Grande chasse
Rosace
b
Tirette
c
Obturateur résiduel
d
Bonde
e
Écrou de bonde
f
NOTICE DE MONTAGE
F
Publicité
Manuels Connexes pour Siamp Monaco OPTIMA 49
Sommaire des Matières pour Siamp Monaco OPTIMA 49

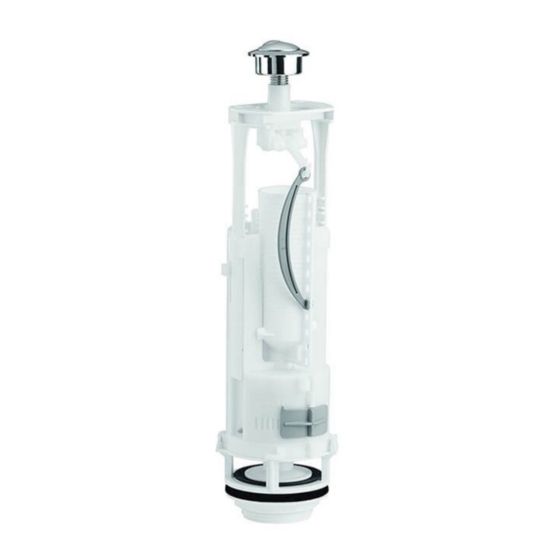

- Page 1 Bouton de commande Petite chasse Grande chasse N 50 Rosace Étrier Surverse Tirette Clip blocage étrier Curseur petite chasse Obturateur résiduel Clapet Bonde Joint de bonde Écrou de bonde Joint de cuvette OPTIMA NOTICE DE MONTAGE Réf. 50 5464 00...
- Page 2 I - PRÉPARATION DU MÉCANISME Ne pas utiliser de pâtes à joint Mesurer le réservoir - H (du dessus du couvercle au fond intérieur du réservoir) - D (diamètre du trou de couvercle) Vérifi er le positionnement de l’étrier Si l’étrier (m) est positionné...
