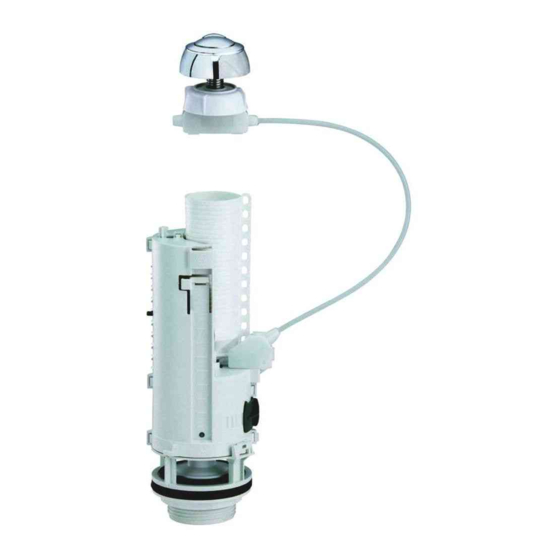

Siamp OPTIMA 50 Mode D'emploi

OPTIMA 50 + bouton Ø6mm
Spécial rénovation
2
5
¼
+
(A) : Ø de 6
à 18 mm
(D) : Ø de 58
à 72 mm
(B) : 302 mm mini.
à 465 mm max.
(C) : de 149 mm
à 245 mm
3

NB : Un serrage
excessif peut
entraîner une
détérioration du
mécanisme qui ne
serait pas couverte
par la garantie.
NB : Pour un bon
fonctionnement
le câble doit être
parallèle aux parois
du réservoir

A
1
D
4
K
6

OK
Ne pas utiliser de pâtes
à joints

H K
De Ø
6 à 18 mm
≥ 362
357 ≥ 362 A / B
352 ≥ 356 B / C
347 ≥ 351 C / D
342 ≥ 346 D / E
337 ≥ 341 E / F
332 ≥ 336 F / G
327 ≥ 331 G / H
322 ≥ 326 H / I
317 ≥ 321 I / J
312 ≥ 316 J / K
307 ≥ 311 K / L
302 ≥ 306 L / M
3
OK
