01.03.2010

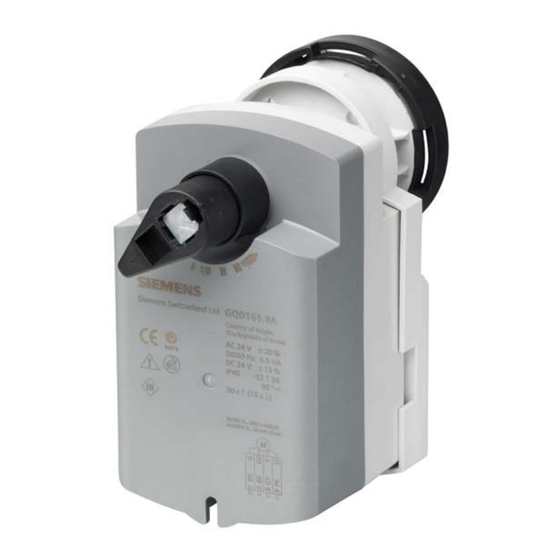

Servomoteurs
pour vannes à boule
VAI61.. et VBI61..
24 V~ / 24...48 V–
Servomoteurs électriques pour commande 3 points et progressive, avec
ressort de rappel pour réarmement et câble de raccordement de 0,9 m
La présente fiche donne un aperçu de ces servomoteurs rotatifs. Pour une
description détaillée avec des informations concernant la sécurité, des
indications pour l'ingénierie, le montage et la mise en service des
servomoteurs rotatifs, se reporter à la fiche produit GQD..1, document n°.
CE2N4605fr_02.
• Pour vannes à boule 2 et 3 voies avec filetage intérieur DN15 à DN20.
• Ils conviennent à des régulateurs à action progressive (0...10V DC) ou 3 points.
• Pour les installations où le servomoteur doit revenir en position initiale en cas de
panne secteur ou coupure de courant (réarmement).
4
659
GQD...9
Building Technologies
Publicité
Manuels Connexes pour Siemens GQD 9 Serie
Sommaire des Matières pour Siemens GQD 9 Serie
- Page 1 Servomoteurs GQD...9 pour vannes à boule VAI61.. et VBI61.. 24 V~ / 24...48 V– Servomoteurs électriques pour commande 3 points et progressive, avec ressort de rappel pour réarmement et câble de raccordement de 0,9 m Remarque La présente fiche donne un aperçu de ces servomoteurs rotatifs. Pour une description détaillée avec des informations concernant la sécurité, des indications pour l'ingénierie, le montage et la mise en service des servomoteurs rotatifs, se reporter à...
- Page 2 « 0° ». Affichage de la Affichage de l'angle de rotation par l'indicateur de position position : Mécanique Combinaisons d'appareils Ces servomoteurs conviennent pour la commande des vannes à 2 et 3 voies de Siemens suivantes: VAI61.. VBI61.. GQD...9A Fiche produit Δp Δp...
- Page 3 Réseau CEM australien Radio Communication Act 1992 Norme d'émission d'interférences radio AS / NZS 3548 Sans emballage: Poids GQD131.9A 0,67 kg GQD161.9A 0,68 kg Siemens Drehantriebe für Kugelhähne GQD..9A Erreur ! Nom de propriété de document inconnu. Building Technologies 01.03.2010...
- Page 4 = >100 mm Distance minimale par rapport au plafond ou au mur pour le = >200 mm montage, le raccordement, la commande, la maintenance, etc. © 2010 Siemens Schweiz AG Sous réserve de modifications Siemens Drehantriebe für Kugelhähne GQD..9A Erreur ! Nom de propriété de document inconnu.
