ROBO
FISSAGGIO MOTORIDUTTORE
I

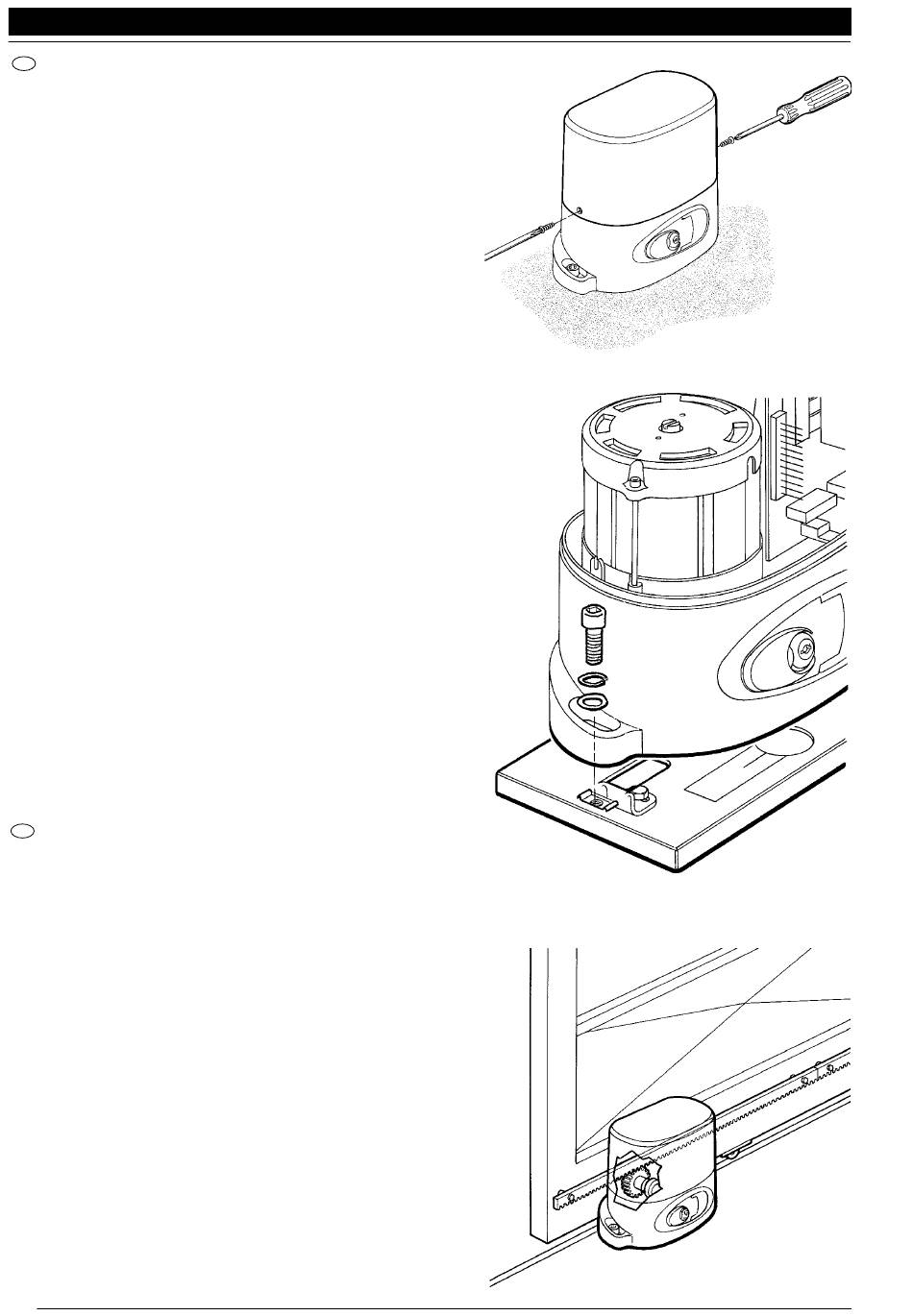

Togliere il coperchio svitando le viti (Fig. 5).
Appoggiare il motoriduttore sulla piastra.
Inserire le due viti a brugola (Fig. 6).
Posizionare il motoriduttore in funzionamento manuale.
Predisporre la cremagliera.
Appoggiare sull'ingranaggio il primo elemento di cremagliera (Fig. 7)
e bloccarlo con viti e distanziarli al cancello, facendo scorrere l'anta.
Per un corretto posizionamento degli altri elementi è necessario utilizzare un
elemento che funzioni da contro cremagliera (Fig. 8).
E' importante che fra cremagliera ed ingranaggio ci sia un certo gioco (almeno
1 mm) in modo che il peso del cancello non gravi mai sul motoriduttore.
Qualora la regolazione consentita dalla cremagliera non fosse sufficiente,
è possibile compensare l'altezza del motoriduttore agendo sulle quattro viti
(Fig. 9).
E' importante bloccare energicamente le due viti a brugola (Fig. 6), assicuran-
dosi che durante tutta la corsa del cancello, il motoriduttore sia ben saldo a
terra.
Posizionare in modo approssimativo le due staffe di finecorsa sulla
cremagliera ed agendo manualmente sul cancello, procedere al fissaggio
definitivo.
MOCOWANIE MOTOREDUKTORA
PL
Zdejmij pokrywę, odkręcając wkręty (Rys. 5).
Ustaw siłownik na płycie.
Dokręć go odpowiednimi śrubami (Rys. 6).
Odchyl klapkę wysprzęglenia.
Zamocuj listwę zębatą.
Oprzyj pierwszy segment listwy na zębniku (Rys.7) i przymocuj do bramy śrubami
z wykorzystaniem tulejek dystansowych, poruszając bramą w obie strony.
Dla prawidłowego ustawienia pozostałych segmentów wykorzystaj jeden odcinek
listwy jako "kontrę" (Rys. 8).
Luz pomiędzy listwą i zębnikiem powinien wynosić 1mm w pionie, tak aby nigdy
nie dopuścić do obciążenia zębnika ciężarem bramy.
jeśli zakres regulacji położenia listwy nie jest wystarczający, można skorygować
(podnieść) położenie siłownika za pomocą czterech śrub (Rys. 9).
Ważne jest mocne dokręcenie śrub mocujących siłownik (Rys. 6) zapewniające
pewne zamocowanie siłownika do podłoża w całym zakresie ruchu bramy.
Zamocuj wstępnie dwa ograniczniki ruchu w odpowiednich miejscach na listwie
zębatej, i dokręć po sprawdzeniu (poruszając ręcznie bramą) prawidłowego ich położenia.
6
RYS. 5
RYS. 6
RYS. 7
