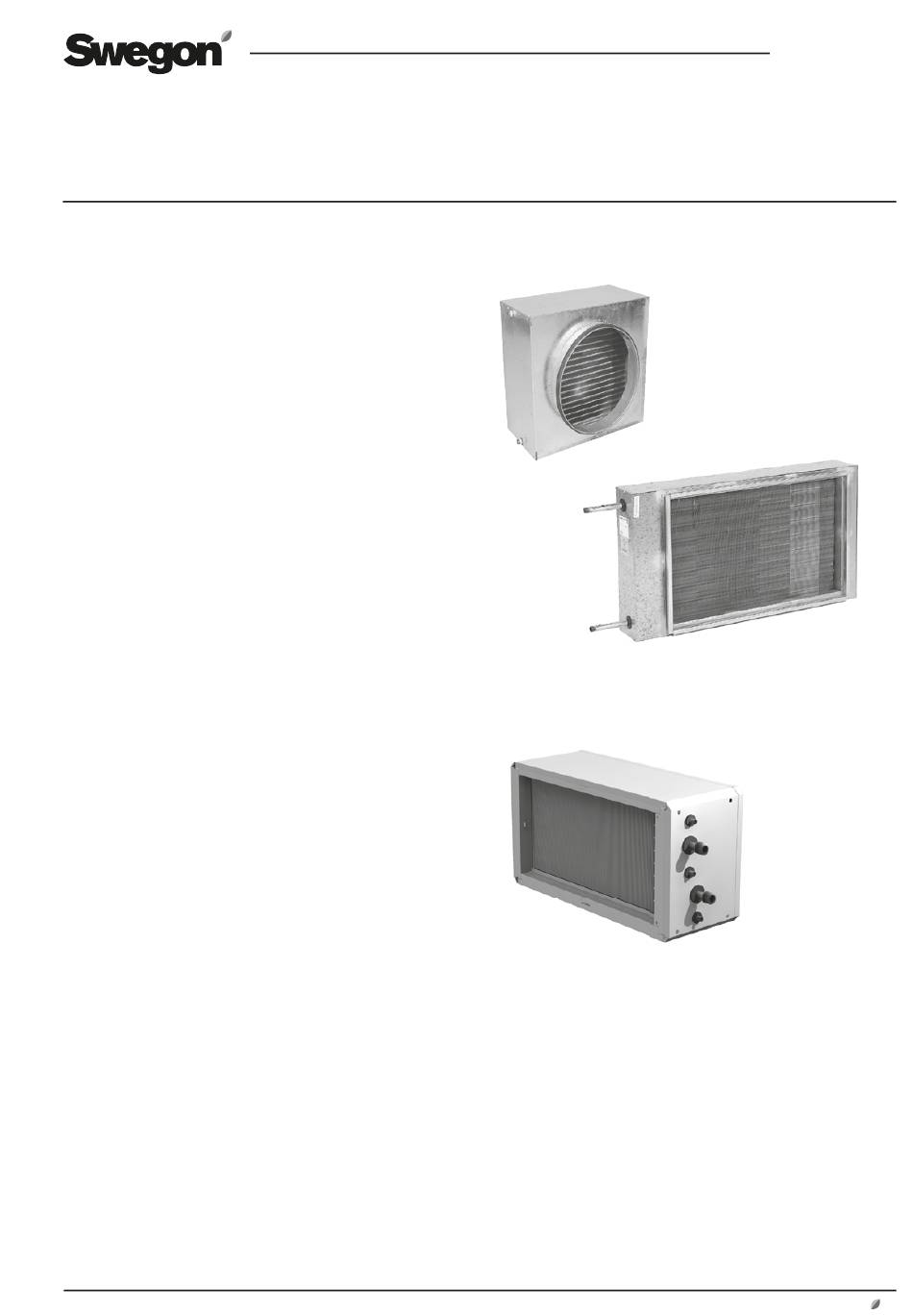

Instructions d'installation des batteries de chauffage à eau
TBLA/TCLA/TCLAS, GOLD/SILVER C/COMPACT
1. Généralités
La batterie TBLA/TCLA/TCLAS utilise de l'eau chaude pour
post-chauffer l'air introduit.
Échangeur de chaleur tubulaire à ailettes: tubes en cuivre
et ailettes en aluminium profi lé. Collecteurs et canalisa-
tions eau en cuivre. Raccords fi letés mâles en laiton.
Autres accessoires
GOLD/COMPACT:
Le circulateur sert à protéger la batterie de chauffage
contre le gel. Livré avec raccord en T, clapet antiretour et
vanne de mise en service. Le système de régulation auto-
matique de la pompe est intégré à l'électronique de la
CTA. Voir les instructions spécifi ques du circulateur TBPA.
Le kit vannes TBVL avec vanne deux/trois voies, servomo-
teur, câble de connexion à raccord rapide, sonde antigel
(à insérer) et raccord en T (pour batteries de chauffage
sans connexion pour sonde à insérer). Voir les instructions
de l'accessoire TBVL. Lorsque la batterie de chauffage est
installée à l'extérieur ou dans un endroit froid, veiller à la
classe de protection de son boîtier et aux températures
ambiantes admissibles. Le cas échéant, installer les pro-
tections nécessaires.
Si vous utilisez votre propre modèle de vanne, vous pouvez
sélectionner un kit de connexion électrique. Ce kit com-
prend un câble à connecteur rapide, une résistance et une
sonde à insérer ou de contact.
SILVER C:
Il est possible de commander le kit TBVA à vanne 2/3
voies, avec servomoteur. Voir les instructions des acces-
soires TBVA. Lorsque la batterie de chauffage/refroidisse-
ment est installée à l'extérieur ou dans un endroit froid,
veiller à la classe de protection de son boîtier et aux tem-
pératures ambiantes admissibles. Le cas échéant, installer
les protections nécessaires.
2. Maintenance
Le contrôle du besoin de nettoyage doit être effectué deux
fois par an au moins.
Le nettoyage doit s'effectuer uniquement par souffl age
d'air comprimé dans le sens contraire du débit d'air habi-
tuel, par aspiration avec suceur souple ou par nettoyage
humide à l'eau et/ou solvant. Avant de commencer le
nettoyage, il convient de protéger les éléments fonction-
nels à proximité. Après le nettoyage humide, sécher à l'air
comprimé pour éliminer toutes les traces de produit de
Sous réserve de modifi cations sans avis préalable.

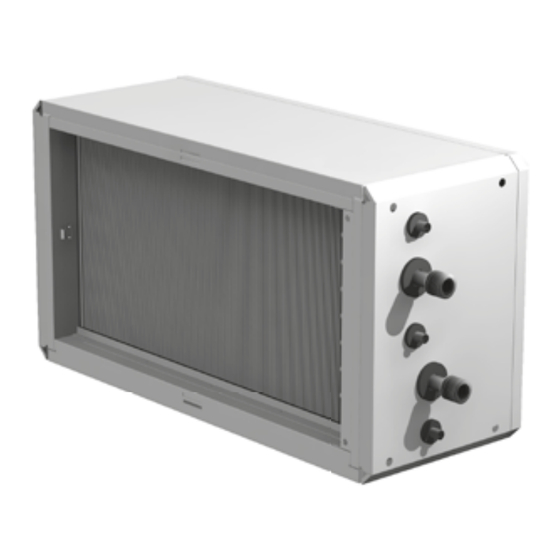

TBLA
TCLA/TCLAS
nettoyage.
En cas d'utilisation de solvant, veiller à ce qu'il soit inoffen-
sif pour l'aluminium et le cuivre. Le produit de nettoyage
Swegon est recommandé (contacter Swegon ou Swegon
Service).
Lors du nettoyage, vérifi er si le circuit ne doit pas être
purgé.
FR.TBLA.180307
