SG 4910

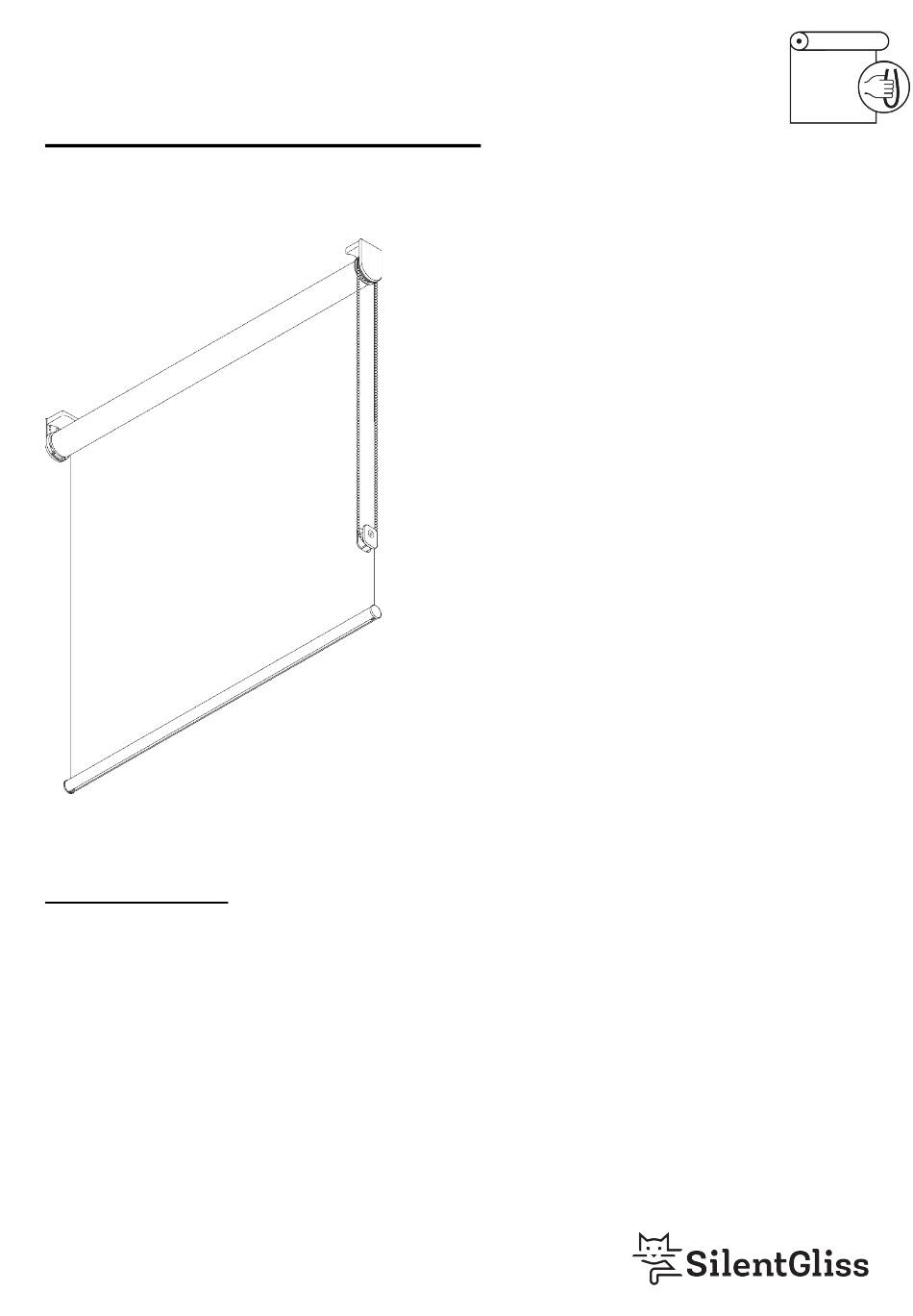

INFORMATION PRODUIT
– Mode de commande : Chaînette
– Gamme: S - M
– Installation: Plafond, Murale, Encastré
– Couleurs: Blanc RAL 9016 ou Aluminium, couleurs spéciales possibles
– Tissus: Se référer à la collection tissu Silent Gliss

Caractéristiques:
– Ressort de compensation, Manoeuvre sans effort
– Entraînement 1/1
– Chaînette acier inoxydable
– Support click
– Fascia, boîtier, profil de montage
– Blocage de fin de course
10/2022/V2


Publicité

Table des Matières
loading

Manuels Connexes pour silentgliss SG 4910

Sommaire des Matières pour silentgliss SG 4910

  • Page 1       SG 4910 INFORMATION PRODUIT – Mode de commande : Chaînette – Gamme: S - M – Installation: Plafond, Murale, Encastré – Couleurs: Blanc RAL 9016 ou Aluminium, couleurs spéciales possibles – Tissus: Se référer à la collection tissu Silent Gliss  ...

  • Page 2: Spécification Système

    SPÉCIFICATION SYSTÈME A. DIMENSIONS SYSTÈME 2.4 m 25 cm*, 7.2 m² Fascia / Boîtier: 60 cm *25 - 60 cm uniquement avec profil de montage SG 10534 3 kg Rapport largeur / hauteur recommandé max. 1:3 Hauteur max. du système SG 4910...
  • Page 3 SG 11431 SG 11531 SG 11432 SG 11532 Fascia rond 73 mm Fascia rond 110 mm Fascia carré 73 mm Fascia carré 110 mm SG 11433 SG 11533 SG 11434 SG 11534 Boîtier 73 mm Boîtier 110 mm Boîtier cache 73 mm Boîtier cache 110 mm SG 4910...

  • Page 4: Points De Fixation

    G: Passage lumière côté manoeuvre: 21 mm INSTALLATION A. INSTRUCTION DE Pour des informations détaillées, se référer au site web Silent Gliss. POSE Points de fixation Supports (mural / plafond) Fascia / boîtier & profil de montage SG 10534 (mural / plafond) SG 4910...
  • Page 5 Profil de montage SG 10534 et bride SG 3033 ou SG 3044 Profil de montage SG 10534 et support click SG 10539 Fascia rond X = Fascia S 73 mm / Fascia L 110 mm Y = Fascia S 78 mm / Fascia L 110 mm SG 4910...
  • Page 6 X = Boîtier S 73 mm / Boîtier L 110 mm Y = Boîtier S 78 mm / Boîtier L 110 mm SG 3033 SG 3044 SG 10534 SG 10539 Bride Bride Profil de montage Support click SG 10542 SG 10543 SG 10574 SG 10575 Support côté commande Support Cache support Cache pour vis SG 4910...
  • Page 7 Profil de montage SG 10534 et bride SG 3033 ou SG 3044 Profil de montage SG 10534 et support click SG 10539 Fascia rond X = Fascia S 73 mm / Fascia L 110 mm Y = Fascia S 78 mm / Fascia L 110 mm SG 4910...
  • Page 8 X = Boîtier S 73 mm / Boîtier L 110 mm Y = Boîtier S 78 mm / Boîtier L 110 mm SG 3033 SG 3044 SG 11180 SG 10534 Bride Bride Bride Profil de montage SG 10539 SG 10542 SG 10543 SG 10574 Support click Support côté commande Support Cache support SG 4910...
  • Page 9       SG 10575 Cache pour vis D. FIXATION ENCASTRÉE Supports Profil de montage SG 10534 et bride SG 3033 ou SG 3044 Profil de montage SG 10534 et support click SG 10539 SG 4910...
  • Page 10 Y = Boîtier S min. 79 mm / Boîtier L min. 111 mm SG 3033 SG 3044 SG 10534 SG 10539 Bride Bride Profil de montage Support click SG 10542 SG 10543 SG 10574 SG 10575 Support côté commande Support Cache support Cache pour vis E. FIXATION AVEC OPTION DE GUIDAGE Système simple SG 4910...
  • Page 11 Support de guidage câble Câble ø 1.3 mm x 4.2 m Base longue pour guidage Base courte pour guidage (guidage) double système double système SG 10701 SG 10706 Support pour guidage double Câble ø 1.3 mm x 2.6 m système (guidage) SG 4910...

  • Page 12: Options Système

    Déroulement au plus près de la fenêtre (standard) A. DÉROULEMENT Déroulement vers l'intérieur de la pièce (option) DE LA TOILE B. PROFIL DE MONTAGE Programmation fin de course haute et basse. C. ARRÊT DE FIN DE COURSE AJUSTABLE SG 4910...

  • Page 13: Sécurité Enfant

    Le connecteur sécurisé pour enfants SG 10486 libère la F. SÉCURITÉ ENFANT chaîne quand la force de traction dépasse 6 kg.   Note: – Système à installer pour une boucle de chaîne du dispositif de sécurité enfants au moins à 60 cm du sol. SG 4910...
  • Page 14 à 60 cm du sol. G. FASCIA / BOÎTIER Fascia rond Fascia carré Boîtier   Tailles: – S: 78 x 73 mm – L: 110 x 110 mm   Note: – Utilisable uniquement avec la barre de lestage SG 11442 SG 4910...

  • Page 15: Accessoires Standards

    Barre de lestage rectangulaire SG 10731 SG 10545 SG 10634 Poulie de sécurité pour chaînette & Set ressort A Gauche - 420mm Barre de lestage ovale cordon SG 10546 SG 10635 Set ressort B Gauche - 487mm Embout pour barre de lestage rectangulaire SG 4910...
  • Page 16 SG 11440 SG 11539 Set ressort F Droite - 921mm Cache support carré droit 73 mm Cache support carré gauche 110 mm SG 10700 SG 11442 SG 11540 Set ressort G Droite - 921mm Barre de lestage Cache spport carré droit 110 mm SG 4910...
  • Page 17       SG 11546 Support gauche 110 mm SG 11547 Support droite 110 mm SG 11548 Support gauche 110 mm SG 11549 Support droite 110 mm SG 4910...
  • Page 18 SG 4910...
  • Page 19 SG 4910...
