Montage zuiger: Boring 110 t/m 200:
• Span de cilinderstang of bevestiging in een degelijke klem of bankschroef. Zorg dat de stang niet beschadigd.
• Reinig en ontvet de te verlijmen delen met Loctite 7063.
• Schuif de kopmoer over de cilinderstang.
• Breng een rups Loctite 603 aan over de schroefdraad van de stang.
• Draai de zuiger op de astap vast op het moment, gegeven in tabel 4. Gebruik een passend gereedschap.
• Boor en tap een nieuw gat tussen zuiger en stang (zie fig. 11)
• Voorzie het axiaalboutje van Loctite 603 en draai deze in het tapgat. Draai hierbij het boutje geheel in het aangebrachte
tapgat.
• Vervorm het materiaal rondom het axiaalboutje door met een centerpons minimaal 3 punten te zetten als extra borging.
Locite
Nm

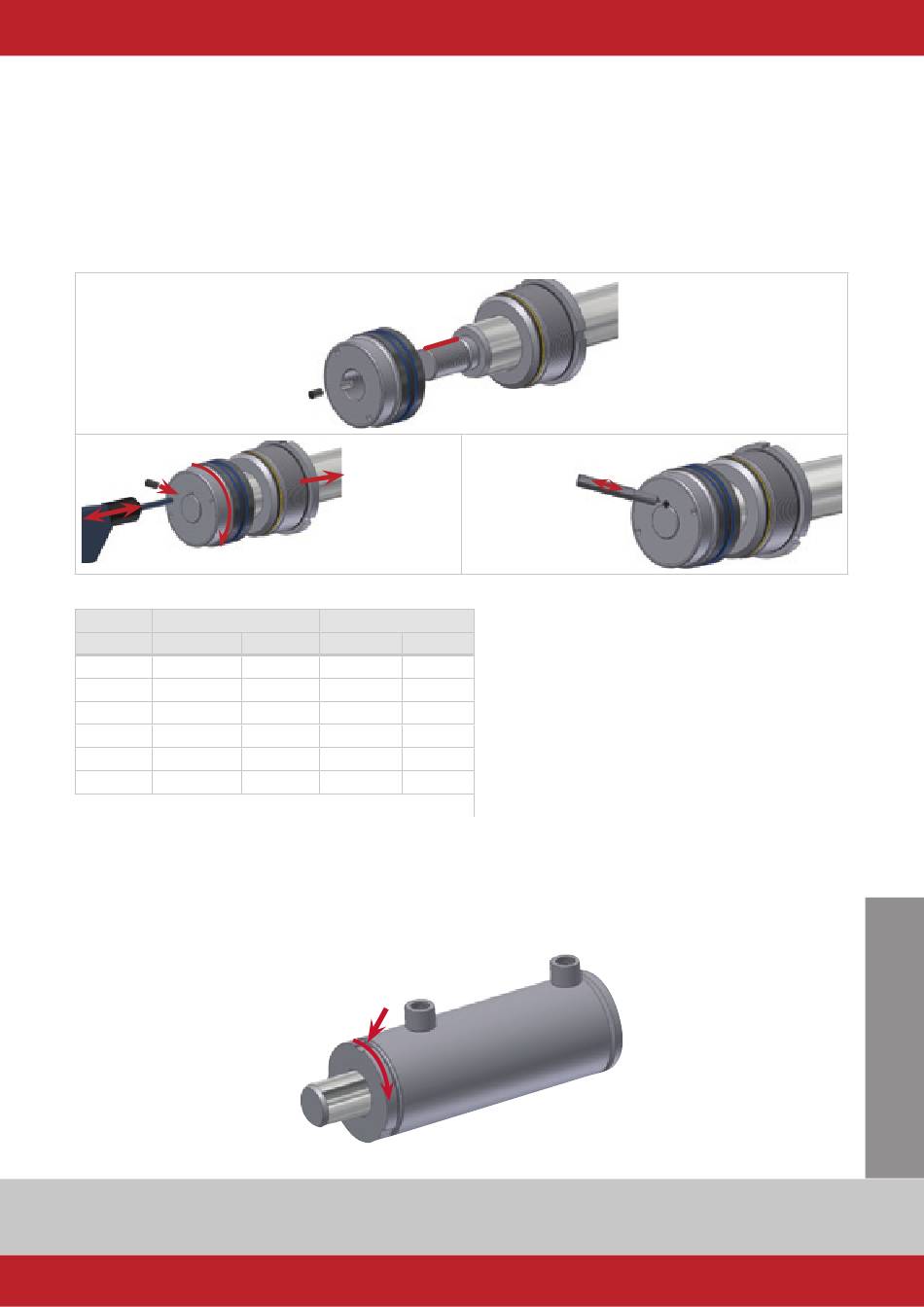

Fig. 11a/b/c zuigermontage grotere boring
Boring Zuigermoment
mm Tool Nm
110 DSMTP110 400
125 DSMTP110 400
140 DSMTP140 400
160 DSMTP140 400
180 DSMTP140 400
200 DSMTP140 400
Tabel 4
Montage kopmoer
• Span de cilinderbuis op in een bankschroef of degelijke klem.
• Vet tijdens montage altijd de contactvlakken van de afdichtingen in. Schuif vervolgens de stang met de gemonteerde
zuiger voorzichtig in de buis.
• Draai de kopmoer aan en zet deze met een passende haaksleutel vast op het moment gespecificeerd in tabel 1 of tabel 4.
• Sla tenminste 1x een deel van de rand van de cilinderbuis in de groef van de kopmoer, als extra borging.
Fig. 12 Borging kopmoer
Locite
Kopmoermom.
Tool Nm
DSMTG110 400
DSMTG125 400
DSMTG140 400
DSMTG160 400
DSMTG180 400
DSMTG180 400
Nm
3x
nL
