CAMBIO DE LA
PORTAHERRAMIENTA
La portaherramienta de 1/8" (0.125") se usa con Brocas
Zip de 1/8" (0.125") de diámetro, la portaherramienta de
1/4" (0.250") se usa con Brocas Zip de 1/4" (0.250") de
diámetro y la de 5/32" (0.156") con Brocas Zip de 5/32"
(0.156"). Para cambiar la portaherramienta, primero
retire la Broca Zip. Continue aflojando y desenrosque la
tuerca de la portaherramienta hasta que pueda retirarla
de la herramienta y reemplácela con otra (Fig. 4)
(puede usarse cualquiera de los dos extremos de la
portaherramienta). Con la mano vuelva a apretar la
tuerca de la portaherramienta en la portaherramienta
girando hacia la derecha. Ahora puede insertar una
nueva Broca Zip como se indica en instalación de las
brocas (Fig. 2 ó 3).
DESMONTAJE E INSTALACIÓN DEL MANGO DE
CONTROL AUXILIAR DURO
Apague la herramienta y desenchúfela. Agarre
firmemente la herramienta. Levante la cubierta del
botón de liberación del mango, oprima el botón de
liberación y quite el mango (figura 5).
Acople suavemente los dos (2) pestillos frontales del
mango en la herramienta y empuje el mango hasta
que se acople firmemente a presión en su sitio.
REMOCIÓN E INSTALACIÓN DEL ASA DE BANDA
BLANDA (estilo viejo)
Utilice siempre el asa auxiliar
ADVERTENCIA
!
para tener el máximo control
sobre la reacción de par motor o el retroceso. La
utilización de la herramienta sin tener el asa instalada
podría causar pérdida de control.
Para realizar la remoción, introduzca un destornillador
de punta plana entre la lengüeta y el clip, de la manera
que se muestra en la ilustración, y gire el destornillador
en sentido contrario al de las agujas del reloj, levantando
la lengüeta hasta que el clip se suelte de la carcasa
(Fig. 6).
8:10 AM Page 36
Para realizar la instalación, introduzca primero un lado
del pestillo en la carcasa de la herramienta y luego
empuje firmemente el otro pestillo al interior de la
carcasa, a la vez que ejerce presión en el sentido de la
flecha hasta que el clip quede bloqueado firmemente en
la carcasa (Fig. 6a).
LENGÜETA
CLIP
CARCASA
FIG. 6
Repita este procedimiento en el extremo opuesto de la
correa.
-36-

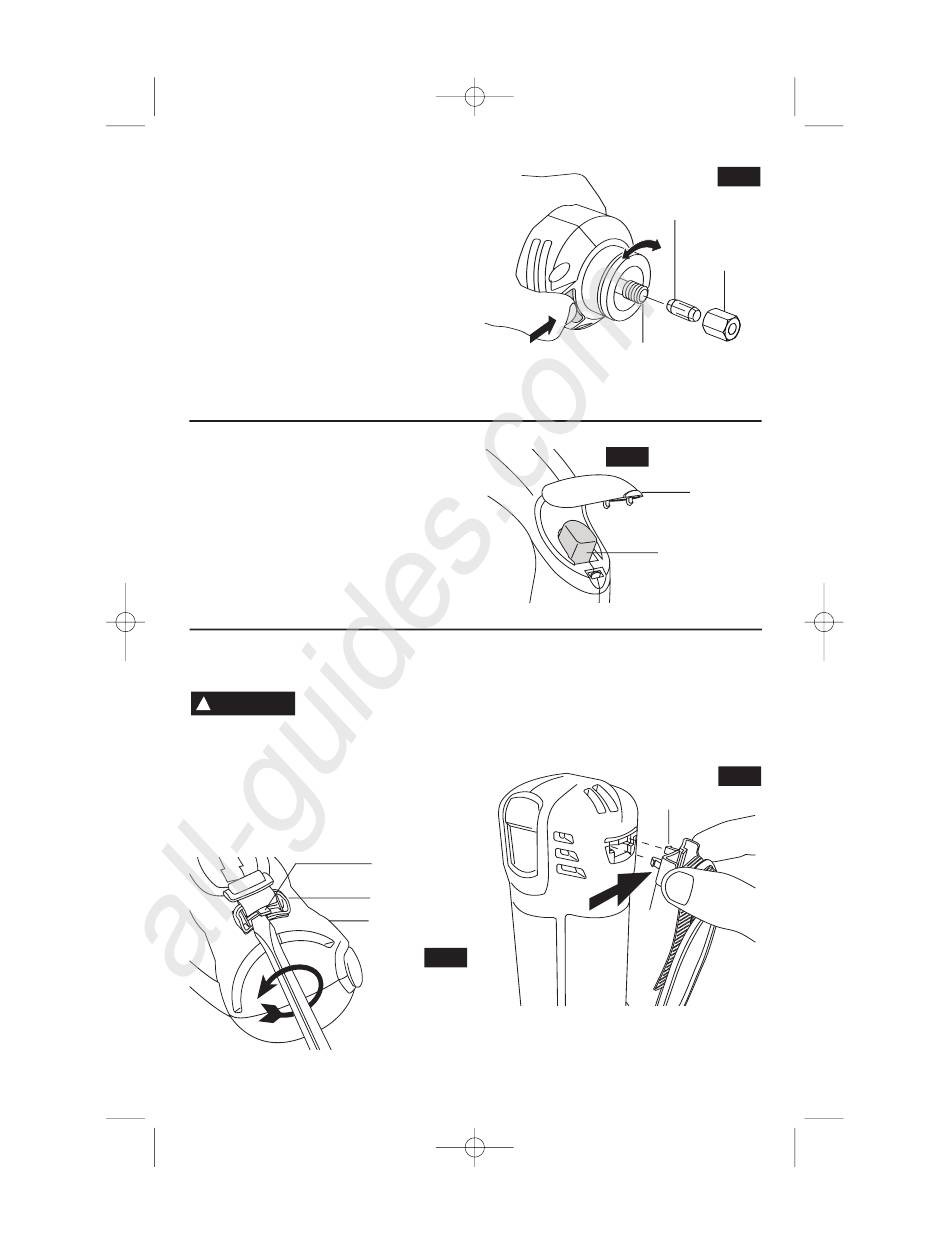

FIG. 4
PORTA-
HERRAMIENTA
TUERCA
DEL PORTA-
HERRAMIENTA
EJE DE SALIDA
FIG. 5
CUBIERTA DEL
BOTÓN DE
LIBERACIÓN
DEL MANGO
BOTÓN DE
LIBERACIÓN DEL
MANGO
FIG. 6a
PESTILLO
CLIP
