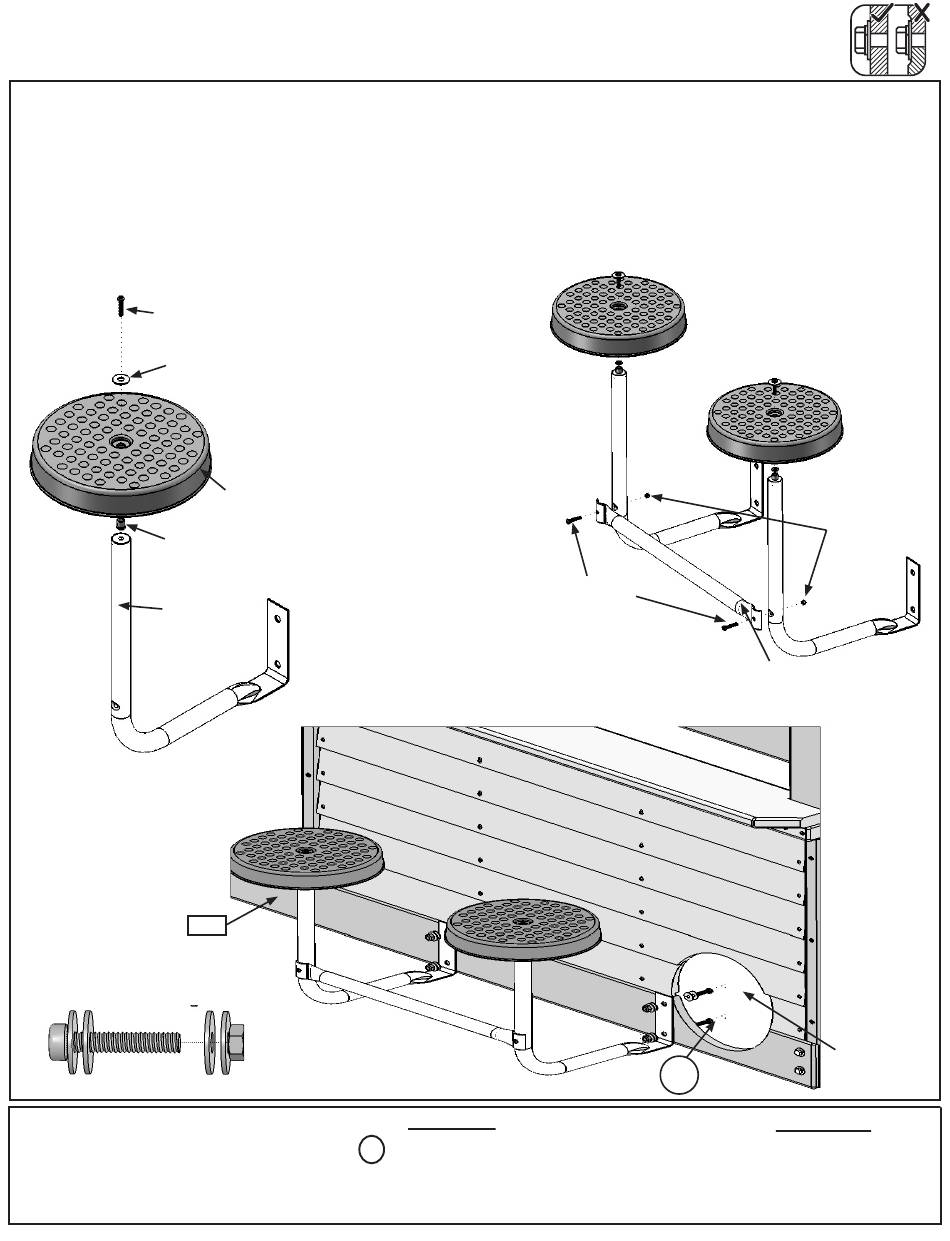

Étape 48 : Assemblage des sièges
A : Avec la quincaillerie fournie dans la trousse de sièges, fixez 1 siège à 1 support de siège, puis créez un deux-
ième siège, tel que montré sur la fig. 48.1.
B : En gardant la traverse de métal serrée contre les assemblages de sièges, fixez la traverse de métal à chaque
assemblage de siège en utilisant la quincaillerie fournie. (fig. 48.2)
C : Fixez l'assemblage de sièges à l'(B16) avant/arrière de sol avec 2 (PB2) boulons à tête bombée ¼ x 1 ¼ po
(avec rondelle plate x4 et contre-écrou) par assemblage de siège. (fig. 48.3)
Vis mécanique
¼-20 x 1 po
Rondelle plate ¼ po
Cale d'épaisseur
Support de
siège
PB2 - Assemblage de boulon
à tête bombée
PB2
(4) Pan Bolt 1/4 x 1 1/4"
4- 1/4" Flat Washer, 1/4" Lock Nut 9274211
Fig. 48.1
Siège
B16
Fig. 48.3
4 x
PB2
Vis mécanique
¼-20 x 1 ¼ po
Quincaillerie
Boulon à tête bombée ¼ x 1 ¼ po
(rondelle plate ¼ po x4, contre-écrou ¼ po)
78
Fig. 48.2
Contre-écrou ¼-20
Traverse de métal
Pièces
enlevées pour
clarifier
PB2
x 4
Autres pièces
1 x Trousse de sièges
(avec quincaillerie)
