Étape 15 : Assemblage du mur de balançoire - Partie 1
A : Fixez le (B18) sol de balançoire à 2 assemblages de poteaux avec 4 (H4) boulons hex ¼ x 4 po (avec rondelle
de blocage, rondelle plate et écrou en T), en vous assurant qu'1 boulon est fixé dans chaque (C13) poteau et
(C14) poteau du bas, tel que montré sur la fig. 15.1.
Ne serrez pas les boulons.
B : Sur le (C13) poteau des assemblages de poteaux, fixez 1 (C11) plancher de balançoire dans les trous du bas,
avec 2 (H5) boulons hex ¼ x 4 ½ po (avec rondelle de blocage, rondelle plate et écrou en T) et le (C10) haut de
balançoire avec 4 (H5) boulons hex ¼ x 4 ½ po (avec rondelle de blocage, rondelle plate, écrou en T). (fig. 15.1)
Ne serrez pas les boulons.
C : Fixez 2 (C24) montures murales au (C11) plancher de balançoire et au (C10) haut de balançoire avec
2 (G5) boulons hex 5/16 x 4 ½ po (avec rondelle de blocage, rondelle plate et écrou en T) par planche. (fig. 15.1)
Ne serrez pas les boulons.

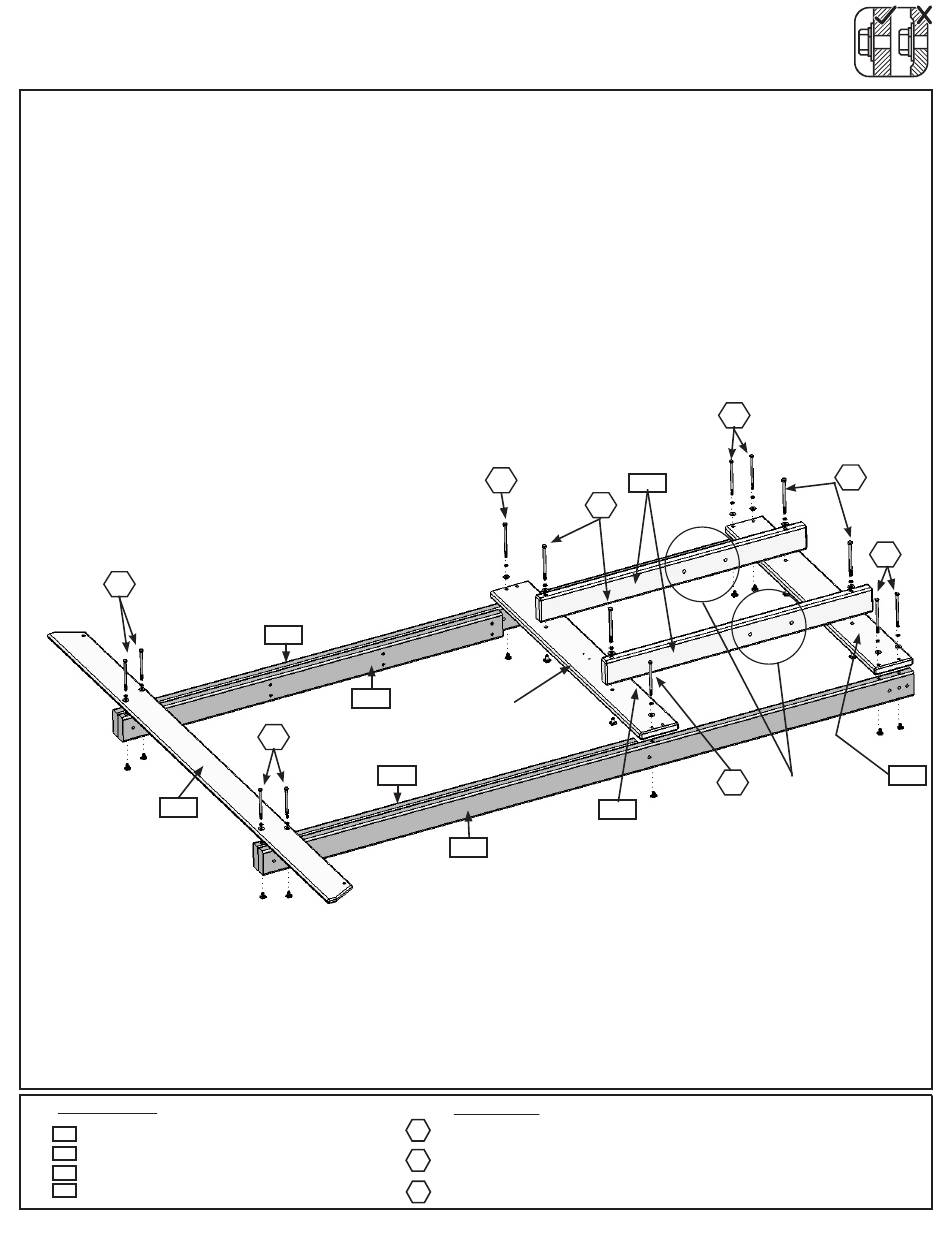

Fig. 15.1
H4
B18
Pièces en bois
1 x
Sol de balançoire 1 x 5 x 77 ½ po
B18
1 x
Haut de balançoire 5/4 x 6 x 41 ½ po
C10
1 x
Plancher de balançoire 5/4 x 6 x 41 ½ po
C11
2 x
Monture murale 2 x 4 x 38 po
C24
C13
Remarquez
C14
l'emplacement
H4
des trous
C14
4 x
Boulon hex ¼ x 4 po
H4
(rondelle de blocage ¼ po, rondelle plate ¼ po, écrou en T ¼ po)
6 x
Boulon hex ¼ x 4 ½ po
H5
(rondelle de blocage ¼ po, rondelle plate ¼ po, écrou en T ¼ po)
4 x
Boulon hex 5/16 x 4 ½ po
G5
(rondelle de blocage 5/16 po, rondelle plate 5/16 po, écrou en T 5/16 po)
H5
G5
C11
C13
Quincaillerie
31
H5
C24
Remarquez que
H5
les trous sont
dans le haut des
planches
Haut
G5
H5
C10
