Jofo CC1 Fiche Technique

Référence
CC1
Emplacement de la
fourchette dans le coffret
NF 537
DISPOSITIFS DE COMMANDE
POUR SYSTÈME
DE SÉCURITÉ INCENDIE
www.marque-nf.com
BOUTEILLES DE CO
2
Maximum admissible
(*)
Grammage Diamètre Longueur Débit
(g) (mm) (mm) (Nl)
30 g Ø 28 125 1,01
(*)
Caractéristique de débit à 10 bar
Manuel Technique
DIMENSIONS SELON TAILLE DU COFFRET
HAUTEUR (mm)
LARGEUR (mm)
BOUTEILLE DE CO MAXIMUM - OUVERTURE
2
TEMPÉRATURE D'UTILISATION (°C)
COULEUR
INDICE DE PROTECTION
ÉNERGIE
ORGANE DE SÉCURITÉ
FORCE À APPLIQUER (daN)
SORTIE DE TÉLÉCOMMANDE
PRESSION DE SERVICE (bar)
PRESSION D'UTILISATION (bar)
PRESSION D'ÉPREUVE (bar)
Téléphone : 01 48 60 15 53 - Télécopie : 01 48 60 26 70
E-mail : contact@jofo.fr - Site internet : http://www.jofo.fr
COMMANDE DE DÉSENFUMAGE PNEUMATIQUE AU CO

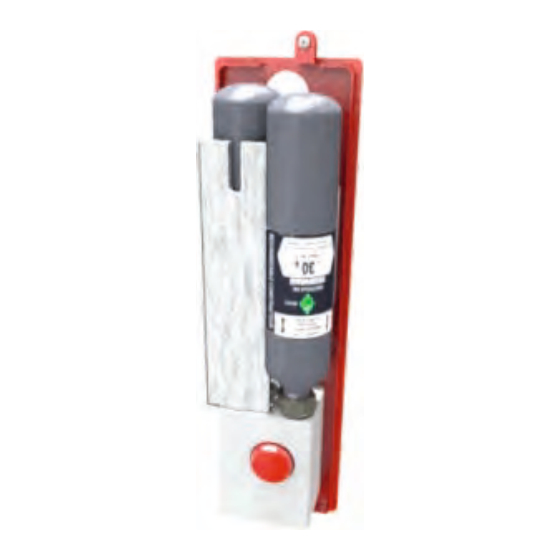

Dispositif de Commande Manuelle
FONCTION DÉSENFUMAGE : 1 OUVERTURE
ou
Vue de face
COMMANDE DE
DESENFUMAGE
POUR L 'ACCES SOULEVER
LE COUVERCLE
ET
U
ETI2095
63
Vue de face
(coffret ouvert)
FRANCE
FRANCE
12 Dispositifs de Dispositifs de
N° de titulaire : Commandes pour S.S.I. Commandes pour S.S.I.
NF 537 NF 537
www.marque-nf.com www.marque-nf.com
D.C.M. à sortie pneumatique
pour A.P.S. à usage unique
CC1
N° du lot : 123456//52/17
S. TELE : 5 à 28 bar
93421 VILLEPINTE CEDEX Tél. : 01 48 60 15 53
92
16,5
CARACTÉRISTIQUES TECHNIQUES
CC1
237
63
30 g
-20 à +50°C
RAL 3000
IP42
CO , gaz inerte
2
Percuteur avec bouton poussoir.
< 3 daN (avec bouteille en place)
Raccord à olive, étanchéité métal/métal - pour tube Ø 6 mm
5 à 28 bar
60 bar (pression maximum pour un passage en position de sécurité)
90 bar
COMPACT
Vue de profil
237
Dispositifs de
Commande pour S.S.I.
NF 537
www.marque-nf.com
12
59
Ø 20
196
FICHE TECHNIQUE n°
2
017 / NF
DESCRIPTIF
L e s c o m m a n d e s d e
désenfumage pneumatique
au CO COMPACT (D.C.M.
sont destinées à émettre un ordre
d'ouverture par percussion d'A.P.S.
à usage unique (bouteilles de CO )
vers des D.A.S. (Dispositifs
Actionnés de Sécurité).
Elles permettent l'ouverture
d'appareils de désenfumage avec
une commande par bouton poussoir.
Leurs dimensions les rendent
particulièrement bien adaptées aux
emplacements réduits (cages
d'escalier, dégagements, ...).
Les gammes standard sont
munies d'un couvercle en façade et
sont accessibles au niveau 0 (§4.1
de la NF S 61-931).
Désignation normative :
Dispositif de Commande Manuelle à
sortie pneumatique pour A.P.S. à
usage unique.
Étiquette d'identification :
1 - n ° d e c e r t i f i c a t i o n
(titulaire + site),
2 - désignation normative + codes
des modules adaptables,
3 - code article (variable),
4 - n° de lot (variable),
5 - p r e s s i o n s e n s o r t i e d e
télécommande.
N° de titulaire :
93421 VILLEPINTE CEDEX
Cotes en mm.
OPTION(S)
ACCESSOIRES
Bouteilles de CO .
2
Ecrou et olive pour tube Ø 5 mm.
Olive pour tube Ø 5 mm.
COMPATIBILITÉ DES BOUTEILLES DE CO
Le choix des bouteilles de CO est défini d'après les pressions de
2
service nécessaires au bon fonctionnement de l'installation .
Les bouteilles de CO compatibles avec nos gammes de produits
2
doivent être conformes à la norme NF S 61-939-1.
RÉFÉRENTIEL DE CERTIFICATION NF 537
Caractéristiques certifiées essentielles
- Fonctionnalité vérifiée permettant d'attester l'aptitude à l'emploi
et les performances des DAC/DCM/DCMR conformément aux
exigences de la norme NF S61-938 d'août 2022.
- Efficacité vérifiée par des essais d'endurance (sauf pour les
DAC à sortie électrique de type permanent).
- Affichage des éléments d'identification sur la notice technique *
* Liste des matériels certifiés
fournie sur demande
qui accompagne obligatoirement toute livraison des
DAC/DCM/DCMR certifiés NF.
UNITÉ DE FABRICATION
VdS
ZA Central Parc - 7, allée du Sanglier
93421 VILLEPINTE CEDEX
indice L
2
2
FRANCE
FRANCE
Dispositifs de Dispositifs de
12
Commandes pour S.S.I. Commandes pour S.S.I.
NF 537 NF 537
www.marque-nf.com www.marque-nf.com
D.C.M. à sortie pneumatique
pour A.P.S. à usage unique
CC1
N° du lot : 123456//52/17
S. TELE : 5 à 28 bar
Tél. : 01 48 60 15 53
