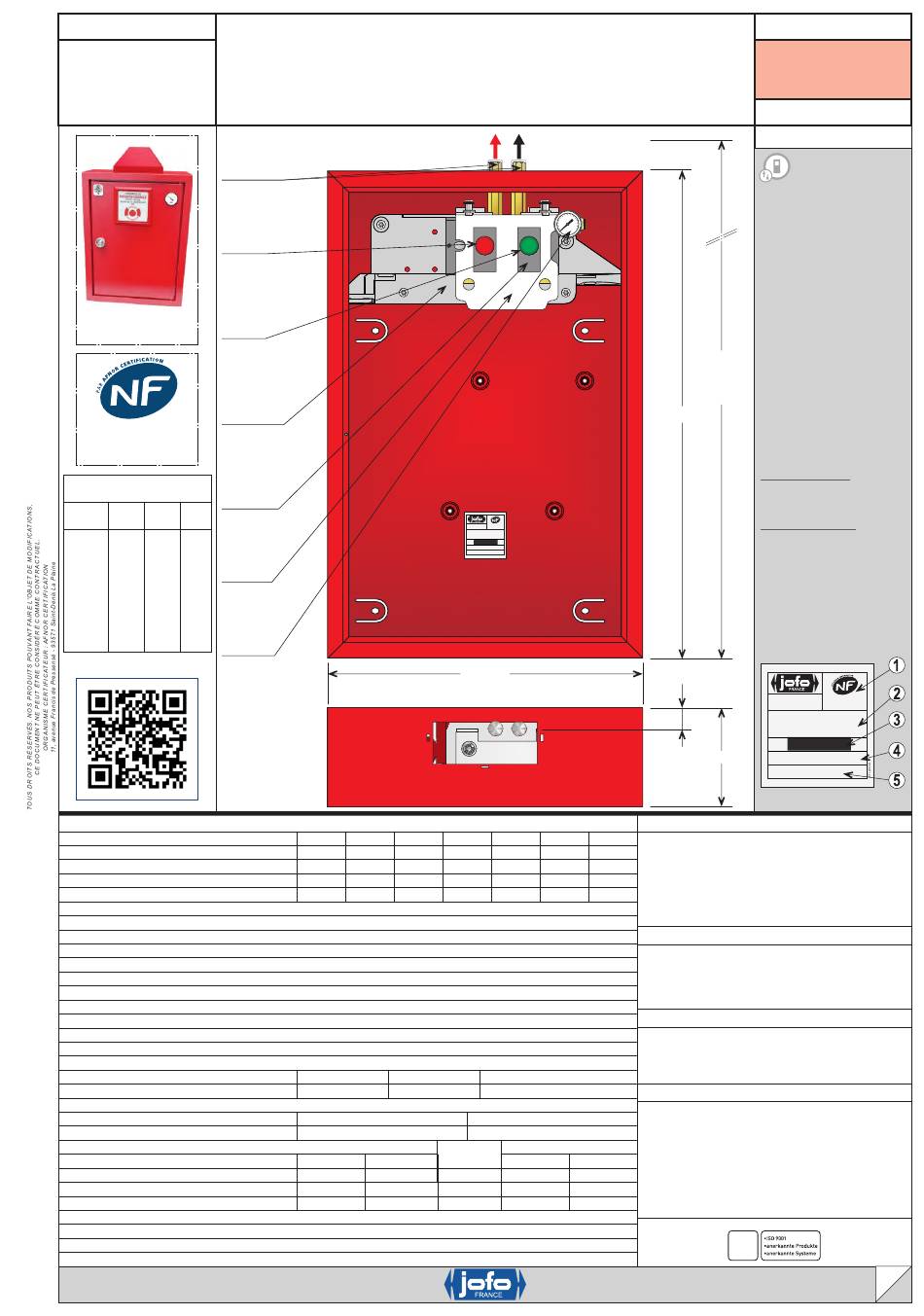

Jofo COFMX1 Fiche Technique

Référence
COFMX1
à
COFMX7
Sorties de
télécommande
Bouton de
commande
d'ouverture
Présentation avec
Bouton de
porte et cache-tube
commande
de fermeture
Platine support
de bouteilles
NF 537
DISPOSITIFS DE COMMANDE
de réserve
POUR SYSTÈME
DE SÉCURITÉ INCENDIE
www.marque-nf.com
BOUTEILLES DE CO
2
Maximum admissible
Percuteur
(*)
Longueur
Grammage Diamètre Débit
MONO ZONE
(g) (mm) (mm) (Nl)
100 g Ø 40 185 3,36
150 g Ø 40 245 7,56
Levier de
réarmement
500 g Ø 60 385 25,20
720 g Ø 60 480 36,29
1000 g Ø 60 650 50,40
Indication de
(*)
Caractéristique de débit à 10 bar
la pression de
Manuel Technique
service sécurité
Cotes en mm.
DIMENSIONS SELON TAILLE DU COFFRET
HAUTEUR (mm)
LARGEUR (mm)
BOUTEILLES DE CO MAXIMUM - OUVERTURE
2
BOUTEILLES DE CO MAXIMUM - FERMETURE
2
TEMPÉRATURE D'UTILISATION (°C)
PEINTURE
INDICE DE PROTECTION
ÉNERGIE
ORGANE DE SÉCURITÉ
FORCE À APPLIQUER (daN)
SORTIES DE TÉLÉCOMMANDE
PRESSION DE SERVICE DÉSENFUMAGE (bar)
PRESSION D'UTILISATION DÉSENFUMAGE (bar)
PRESSION D'ÉPREUVE (bar)
ENTRÉE DE TÉLÉCOMMANDE ÉLECTRIQUE
DÉSENFUMAGE
ENTRÉE DE TÉLÉCOMMANDE PNEUMATIQUE
DÉSENFUMAGE
CODIFICATION DES COFFRETS
CODIFICATION DES MODULES
Téléphone : 01 48 60 15 53 - Télécopie : 01 48 60 26 70
E-mail : contact@jofo.fr - Site internet : http://www.jofo.fr
COMMANDE DE DÉSENFUMAGE PNEUMATIQUE AU CO
MONO ZONE AVEC ÉLÉMENT INDICATEUR DE PRESSION
Dispositif de Commande Manuelle
FONCTION DÉSENFUMAGE : 1 OUVERTURE - 1 FERMETURE
CARACTÉRISTIQUES TECHNIQUES
COFMX1 COFMX2 COFMX3
345 440 520
255 255 335
100 g 150 g 500 g
100 g 150 g 500 g
-20 à +50°C
RAL 3000 (texturée)
IP42
CO , gaz inerte
2
Percuteur avec boutons poussoir.
< 3 daN (avec bouteille en place)
Raccord à olive, étanchéité métal/métal - pour tube Ø 6 mm
5 à 28 bar
60 bar (pression maximum pour un passage en position de sécurité)
90 bar
Déclencheur électrique Réf. MOD24E (MOD.1) ou MOD48E (MOD.2)
ou MOD24R (MOD.3) ou MOD48R (MOD.4)
Tension alimentation Facteur de marche
24 ou 48 V continu 100% à 20°C (±5°C)
Déclencheur pneumatique Réf. MODP (MOD.5), raccord à olive pour tube Ø 6
Consommation
0,085 normo-litre
Mode E = Émission - R = Rupture
Racine Taille
COFMX
1-2-3-4-5-6-7
MOD.1 MOD.2
MOD24E MOD48E
Ouverture Fermeture
40
60
20
80
bar
0
Dispositifs de
12
N° de titulaire : Commandes pour S.S.I.
NF 537
www.marque-nf.com
D.A.C. MOD. à sortie pneumatique
pour A.P.S. à usage unique
MOD.1,2,3,4 ou 5
COFMX3
N° du lot : 123456//52/17
S. TELE : 5 à 28 bar
93421 VILLEPINTE CEDEX Tél. : 01 48 60 15 53
LARGEUR
COFMX4 COFMX5 COFMX6 COFMX7
520 700 700 820
560 335 560 335
500 g 720 g 720 g 1000 g
500 g 720 g 720 g 1000 g
Consommation sous tension nominale
émission = 3,5 W - rupture = 1,6 W
Pression de télécommande
Minimum = 6 bar - Maximum = 20 bar
Module Module Electrique
Pneumatique Voltage (V) Mode
24 ou 48
P E ou R
MOD.3 MOD.4 MOD.5
MOD24R MOD48R MODP
FICHE TECHNIQUE n°
2
034 / NF
DESCRIPTIF
L e s c o m m a n d e s d e
désenfumage pneumatique
a u C O
(D.C.M., D.A.C. ou D.C.M.R.) sont
destinées à émettre un ordre
d'ouverture ou de fermeture par
percussion d'A.P.S. à usage unique
(bouteilles de CO ) vers des D.A.S.
(Dispositifs Actionnés de Sécurité).
Elles permettent l'ouverture des
appareils de désenfumage avec une
commande par bouton poussoir. La
fermeture s'effectue également avec
un bouton poussoir unique.
Le coffret est équipé d'un élément
indicateur de pression qui permet de
HAUTEUR
visualiser la ou les pressions de
AVEC
service sur réseau ouverture (pour
CACHE-TUBE
mise en sécurité désenfumage) afin
+ 60
de contrôler que la pression
présente dans le réseau correspond
HAUTEUR
à celle calculée.
De plus ce dispositif permet de
vérifier l'étanchéité du réseau.
Désignation normative :
Dispositif Adaptateur de Commande
Modulaire à sortie pneumatique pour
A.P.S. à usage unique.
Étiquette d'identification :
1 - n ° d e c e r t i f i c a t i o n
(titulaire + site),
2 - d é s i g n a t i o n n o r m a t i v e +
c o d e s d e s m o d u l e s
adaptables,
3 - code article (variable),
4 - n° de lot (variable),
5 - p r e s s i o n s e n s o r t i e d e
télécommande.
23
N° de titulaire :
D.A.C. MOD. à sortie pneumatique
pour A.P.S. à usage unique
MOD.1,2,3,4 ou 5
COFMX3
105
N° du lot :
S. TELE : 5 à 28 bar
93421 VILLEPINTE CEDEX
OPTION(S)
Module de télécommande pneumatique et électrique..
Porte pleine (lettre « P » ajoutée à la fin de la référence).
Peinture : autres teintes.
Coffret inox (lettre « I » ajoutée à la fin de la référence).
ACCESSOIRES
Bouteilles de CO . Clef.
2
Cache-tube rectangulaire. Membrane déformable.
Serrure à clef. Plaque d'obturation.
Ecrou et olive pour tube Ø 5 mm Olive pour tube Ø 5 mm.
COMPATIBILITÉ DES BOUTEILLES DE CO
Le choix des bouteilles de CO est défini d'après les pressions de
2
service nécessaires au bon fonctionnement de l'installation .
Les bouteilles de CO compatibles avec nos gammes de produits
2
doivent être conformes à la norme NF S 61-939-1.
RÉFÉRENTIEL DE CERTIFICATION NF 537
Caractéristiques certifiées essentielles
- Fonctionnalité vérifiée permettant d'attester l'aptitude à l'emploi
et les performances des DAC/DCM/DCMR conformément aux
exigences de la norme NF S61-938 d'août 2022.
- Efficacité vérifiée par des essais d'endurance (sauf pour les
DAC à sortie électrique de type permanent).
- Affichage des éléments d'identification sur la notice technique
qui accompagne obligatoirement toute livraison des
DAC/DCM/DCMR certifiés NF.
UNITÉ DE FABRICATION
VdS
ZA Central Parc - 7, allée du Sanglier
93421 VILLEPINTE CEDEX
indice H
M O N O Z O N E
2
2
Dispositifs de
12
Commandes pour S.S.I.
NF 537
www.marque-nf.com
123456//52/17
Tél. : 01 48 60 15 53
