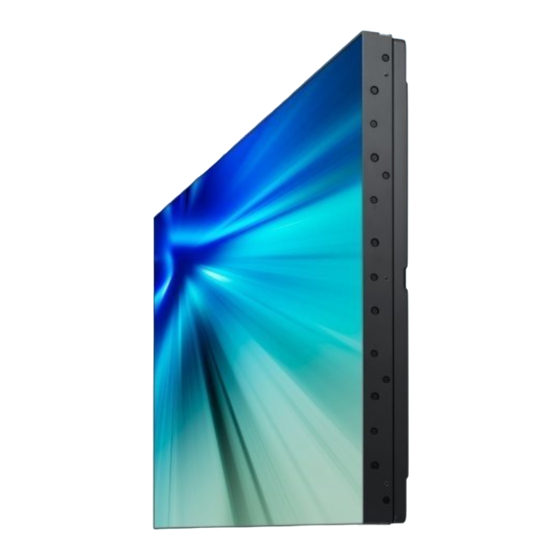

AFFICHAGE LFD Manuel de l'utilisateur UD46C-B La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. BN46-00331A-01...
Table des matières Avant utilisation du produit Installation du support mural Branchement par câble composant Installation du kit de montage mural Connexion à l'aide d'un câble HDMI-DVI Copyright Spécifications du kit de montage mural (VESA) 28 Branchement par câble HDMI Consignes de sécurité...
Page 3
Table des matières Image Nuance Coul. Configuration Temp. Couleur Mode Langue Taille Personnel Heure Déf. horlo NR numérique Nuance Coul. Veille Niveau noir HDMI Minuteur1 / Minuteur2 / Minuteur3 Contrôle Couleur Gestion des vacances Mode Film Temp. Couleur Transp. menus Image PIP Verr.
Page 4
Table des matières Rotation de l’OSD Disposition de l'écran principal Annexe Menus Paramètres avancés Réglage de l'écran Comment contacter Samsung dans le monde 145 Température Fonctions avancées Alim auto Prise en charge des frais de service (imputables Réglage du son aux clients) Bouton verrouillage Configuration système...
Consignes de sécurité Nettoyage ― Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés. Attention ― Respectez la procédure suivante lors du nettoyage. ― Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR celles illustrées ci-dessous.
Stockage Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type 1 uniquement). Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à • Un choc électrique ou des dommages corporels pourrai(en)t survenir. ultrasons est utilisé...
• La poussière pourrait provoquer un incendie. Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits. • Un choc électrique ou un incendie pourrait survenir. Recourez à un technicien pour installer le support de fixation murale.
Page 9
à des températures extrêmes, un aéroport ou une gare où le produit fonctionnerait en continu sur une longue période) pourrait SAMSUNG considérablement réduire ses performances. • Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le produit dans ce type d'endroit.
• Un choc électrique ou un incendie pourrait survenir. • Un choc électrique ou un incendie pourrait survenir. • Contactez le Centre de service clientèle Samsung pour toute réparation. Avant de déplacer le produit, éteignez-le et débranchez le câble Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.
Page 11
• Dans le cas contraire, votre vue pourrait être altérée. le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung. • Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter.
Page 12
Reposez vos yeux pendant plus de 5 minutes après 1 heure d'utilisation du Veillez à ce que les enfants ne mettent pas la pile dans leur bouche lorsque produit. celle-ci est retirée de la télécommande. Placez la pile hors de portée des bébés et des enfants. •...
Instructions à respecter lors de la manipulation de l'écran Ne posez pas l'écran comme illustré ci-contre. • Il s'agit en effet d'un composant fragile et vous risqueriez de l'endommager. Déposez le produit, face vers le bas, pour le manipuler (comme illustré sur l'image).
Chapitre 02 Préparatifs Vérification du contenu Soulevez la boîte en la saisissant par les rainures et retirez la partie supérieure. Retrait de l'emballage ― Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous. Retirez le dispositif de verrouillage de couleur noire situé au bas de la boîte. Vérifiez les composants et retirez le polystyrène, ainsi que l'emballage en plastique.
Vérification des composants Composants - S'il manque le moindre composant, contactez le revendeur auprès duquel ― Les composants peuvent être différents suivant la région. vous avez acheté le produit. - L'aspect des composants et éléments vendus séparément peut être différent de l'illustration.
Pièces Description Capteur de la télécommande Orientez la télécommande en direction de ce point sur le Moniteur. ― Veillez à ce qu'aucun obstacle ne se trouve entre le capteur de télécommande et la télécommande. Kit de capteurs externe Capteur optique Détecte automatiquement l'intensité...
Fixation du KIT de capteur externe sur le côté ― Ce KIT de capteur externe peut être fixé sur n'importe quelle zone de l'écran à l'aide du scotch double face disponible. ― Le KIT de capteur externe peut également être fixé contre un mur à proximité de l'écran. ―...
Port Description Face arrière CONTROL IN Permet d'alimenter la carte de capteur externe ou de recevoir le signal de capteur ― La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les lumineux. spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.
Verrou antivol ― Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. ― La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.
Télécommande ― Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde. Met l'appareil sous tension. Met l'appareil hors tension. - Les fonctions des boutons de la Entrez le mot de passe dans le menu OSD ou télécommande peuvent varier suivant changez de chaîne.
TOOLS INFO Sélectionne rapidement les fonctions Affichez les informations à l'écran. fréquemment utilisées. Permet d'accéder au menu supérieur, inférieur, gauche ou droit, ou de régler les paramètres d'une option. Permet d'activer un élément de menu mis en surbrillance. RETURN EXIT Revient au menu précédent.
Réglage du menu à l'écran (OSD) avec la télécommande Portée de la télécommande Boutons Description Ouvre le menu à l'écran. Permet de sélectionner Entrée, Image, Son, Configuration Multi contrôle dans l'écran du menu OSD affiché. Vous permet de modifier les paramètres suivant vos besoins.
Connexion à l'aide d'un câble stéréo IR (vendu séparément) Contrôle de plusieurs écrans à l'aide de votre télécommande IR OUT CONTROL IN • Reliez le port [IR OUT] du produit au port [CONTROL IN] de l'autre écran à l'aide du câble stéréo dédié. •...
Angle d'inclinaison et rotation 15 ˚ ― Pour plus d'informations, contactez le service clientèle de Samsung. • L'angle d'inclinaison maximal du produit est de 15 par rapport à une surface murale perpendiculaire. • Pour utiliser le produit verticalement (portrait), faites-le tourner dans le sens des aiguilles d'une montre, de telle sorte que le voyant soit orienté...
Figure 1,3 Vue latérale Installation sur un mur en retrait ― Pour plus d'informations, contactez le service clientèle de Samsung. Vue en plan Minimum 40 mm Minimum 70 mm Minimum 50 mm Minimum 50 mm Température ambiante : < 35 C ― En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées ci-dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste...
Nous vous conseillons de contacter un technicien pour vous aider à installer la fixation du support mural. Samsung Electronics n'est pas responsable des dommages causés au produit ou des blessures causées à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide.
Samsung n'est pas responsable de ce type d'accidents. • Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécifié, ou en cas de non-respect des instructions d'installation du produit par le consommateur.
Câble LAN • Câble RS-232C Connecteur : D-Sub à 9 broches • Attribution des broches Câble : câble croisé 1 2 3 4 5 6 7 8 -P1- -P2- -P1- -P1- -P2- -P2- Femelle Réception --------> Emission Femelle Emission <-------- Réception N° de broche Couleur standard Signal Terre...
Page 31
Câble LAN croisé (PC au PC) • Connecteur : RJ45 MDC Câble LAN direct (PC au HUB) RJ45 MDC RJ45 MDC RJ45 MDC Signal Signal <--------> <--------> Signal Signal <--------> <--------> <--------> <--------> <--------> <-------->...
N° Type de commande Commande Plage de valeurs Codes de contrôle Contrôle du mode Mur d'images 0x5C Affichage de l'état de contrôle (Commande Obtenir le contrôle) Verrou 0x5D En-tête Commande Longueur des Somme de données contrôle • Toutes les communications s'effectuent au format hexadécimal. On calcule la somme de contrôle en additionnant toutes les valeurs, à...
Contrôle de l'alimentation Réglage du volume • Fonction • Fonction Il est possible de mettre un produit sous/hors tension à l'aide d'un ordinateur. Il est possible de régler le volume d'un produit à l'aide d'un ordinateur. • Affichage de l'état d'alimentation (Obtenir l'état Allumé / Eteint) •...
Réglage de la source d'entrée 0x23 HDMI2 • Fonction 0x24 HDMI2_PC Vous pouvez modifier la source d'entrée d'un produit à l'aide d'un ordinateur. 0x25 DisplayPort • Affichage de l'état de la source d'entrée (Obtenir l'état de la source d'entrée) En-tête Commande Longueur des Somme de...
Page 36
Ecran • Ack En-tête Commande Longueur Ack/Nak r-CMD Val1 Somme de • Fonction contrôle Vous pouvez modifier le mode d'écran d'un produit à l'aide d'un ordinateur. données Le mode écran ne peut pas être commandé lorsque la fonction Mur d'images est activée.
Contrôle de la taille de l'écran Contrôle PIP oui/non • Fonction • Fonction Vous pouvez modifier la taille d'écran d'un produit à l'aide d'un ordinateur. Vous pouvez activer ou désactiver le mode PIP d'un produit à l'aide d'un ordinateur. ― Disponible uniquement sur les modèles équipés de la fonction PIP. •...
Contrôle de réglage automatique (PC et BNC uniquement) Contrôle du mode Mur d'images • Fonction • Fonction Règle automatiquement l'écran du système PC à l'aide d'un ordinateur. Le mode Mur d'images peut être activé sur un produit à l'aide d'un ordinateur. Mur d'images Cette commande n'est disponible que sur un produit dont le mode est activé.
Page 39
Verrou • Nak En-tête Commande Longueur Ack/Nak r-CMD Val1 Somme de • Fonction contrôle L'ordinateur peut être utilisé pour activer ou désactiver la fonction Verrou sur un produit. données Cette commande est disponible, que le système soit sous tension ou hors tension. 0xAA 0xFF 0x5D...
Chapitre 03 Connexion et utilisation d'un périphérique source Avant d'effectuer la connexion Contrôlez les points suivants avant de connecter ce produit à d'autres périphériques. Points à vérifier avant la connexion Ce produit peut être connecté à un éventail de dispositifs, tels que des ordinateurs, des caméscopes, des haut-parleurs, des ―...
Connexion à un PC • Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation. • Vous pouvez connecter un ordinateur au produit de différentes manières. Sélectionnez la méthode de connexion adaptée à...
Connexion à l'aide d'un câble DVI (type numérique) DVI IN (MagicInfo) PC AUDIO IN Connexion à l'aide d'un câble HDMI-DVI ― Lorsque vous connectez un ordinateur au produit à l'aide d'un câble HDMI-DVI, définissez l'option Modif. Nom DVI PC pour accéder au contenu vidéo et audio stocké...
Modification de la résolution ― Réglez la résolution et la fréquence de rafraîchissement dans le Panneau de configuration pour obtenir une qualité d'image optimale. ― La qualité d'image des écrans LCD TFT peut se détériorer si vous ne sélectionnez pas la résolution optimale. Modification de la résolution sous Windows XP Cliquez sur Panneau de configuration Affichage...
Modification de la résolution sous Windows 7 Rendez-vous dans Panneau de configuration Affichage Résolution d'écran et modifiez la résolution. Modification de la résolution sous Windows 8 Rendez-vous dans Paramètres Panneau de configuration Affichage Résolution d'écran et modifiez la résolution.
Branchement à un moniteur externe ― Les composants de connexion peuvent varier en fonction des produits. DVI OUT (LOOPOUT) PC AUDIO IN Connexion à un appareil vidéo Connexion à l'aide d'un câble AV • Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles.
Branchement par câble composant AV / COMPONENT IN PC AUDIO IN Connexion à l'aide d'un câble HDMI-DVI ― L'audio n'est pas activé si le produit est connecté à un périphérique vidéo à l'aide d'un câble HDMI-DVI. Pour remédier à ce problème, connectez un câble audio aux ports audio du produit et du périphérique vidéo.
Branchement par câble HDMI Utilisation d'un câble HDMI ou d'un câble HDMI-DVI (jusqu'à 1080p) • Pour obtenir une qualité d'image et de son supérieure, branchez le produit à un périphérique numérique à l'aide d'un câble HDMI. HDMI IN 1, HDMI IN 2 •...
Connexion du boîtier réseau (vendus séparément) ― Pour plus d'informations sur la connexion d'un boîtier réseau, reportez-vous au guide utilisateur qui vous été fourni lors de l'achat de votre boîtier. MagicInfo Pour pouvoir utiliser MagicInfo, vous devez d'abord connecter un boîtier réseau (vendu séparément) au produit. ―...
Page 51
MagicInfo Setup Wizard - v.1.12 Entrez les informations IP. Select TCP/IP - step 2 Obtain an IP address automatically Use the following IP address: IP address: 192 . 168 . 0 . 102 Subnet mask: 255 . 255 . 255 . 0 Default gateway: 192 .
Page 52
Sélectionnez un mode d'affichage. MagicInfo Setup Wizard - v.1.12 Select Screen Type - step 4 Landscape Portrait < Back(B) Next(N) > Finish Cancel Vérifiez les paramètres que vous venez de définir. MagicInfo Setup Wizard - v.1.12 ― Si l'icône d'exécution ne s'affiche pas, double-cliquez sur l'icône MagicInfo présente sur le bureau.
Chapitre 04 Entrée Liste Source Permet de sélectionner PC, HDMI ou d'autres sources d'entrée externes connectées à l'écran LCD. Permet de sélectionner le moniteur de votre choix. MENU m : T Entrée Liste Source ENTER Liste Source Liste Source Cette fonction est désactivée lorsqu'un boîtier réseau est installé. :---- :---- :----...
Arrêt ► :On Source :PC Marche Format : Position : Transparence :Moyen Déplacer Entrer Retour Définit l'écran sur Arrêt/Marche. Arrêt Marche • ― L'image affichée peut varier en fonction du modèle. ― PIP s'éteint lorsque l'écran LCD passe à une source externe. ―...
Source Sélectionnez la source d'entrée pour l'image PIP. Sans boîtier réseau Image principale Image secondaire :Marche Source :HDMI 1 Format :AV DVI, AV, HDMI1, HDMI2 Position :---- HDMI 1 Transparence :투명하게 HDMI 2 HDMI1 Déplacer Entrer Retour HDMI2 - L'image affichée peut varier en fonction du modèle. Avec boîtier réseau Image principale Image secondaire...
Format Modifie la taille de la fenêtre PIP. ― Image > L'option Format 16:09 lorsque la fonction est définie sur Marche. :Marche Source :HDMI 1 Format :---- Position :---- Transparence :투명하게 Déplacer Entrer Retour - L'image affichée peut varier en fonction du modèle. Position Modifie la position de la fenêtre PIP.
Transparence Permet de régler la transparence des fenêtres PIP. Elevé • Moyen • • :Marche Opaque • Source :HDMI 1 Format :---- Position :---- Transparence Elevé :투명하게 Moyen Opaque Déplacer Entrer Retour - L'image affichée peut varier en fonction du modèle. Modif.
Param. auto-commutation source Auto-comm. source Lorsque Auto-comm. source a la valeur Marche, une vidéo active est automatiquement recherchée dans la source vidéo de l'affichage. Param. auto-commutation source Param. auto-commutation source S'il ne reconnaît pas la source vidéo actuelle, le système active la sélection Source principale.
Chapitre 05 Image Mode PC / DVI / MagicInfo Mode L'écran LCD comporte quatre paramètres d'image ("Informations", "Publicité" et "Personnel") prédéfinis en usine. MENU m : T Image Mode ENTER Informations • Image Image Recommandé pour la communication d'informations exactes (p. ex. des informations publiques). Publicité...
Personnel Vous pouvez utiliser les menus à l'écran pour modifier les paramètres de contraste et de luminosité selon vos préférences. ― Si vous réglez le son à l'aide de la fonction Personnel, le mode de Mode est changé en Personnel. ―...
Nuance Coul. Vous pouvez changer les tonalités. ― Non disponible lorsque le mode Contraste Dynam. est défini sur Marche. Arrêt Froide Normal Chaude Personnel • ― Si vous définissez la fonction Nuance Coul. sur Froide, Normal, Chaude ou Personnel, la fonction Temp.
Temp. Couleur Temp. Couleur permet de mesurer la chaleur des couleurs de l'image. ― Cette fonction est activée lorsque Mode est défini sur Personnel et que Contraste Dynam. Nuance Coul. sont définis sur Arrêt. Temp. Couleur 10000K - L'image affichée peut varier en fonction du modèle. Verr.
Réglage auto Les valeurs Regl. Prec, Regl. Base Position sont ajustées automatiquement. En modifiant la résolution dans le panneau de configuration, l'ajustement automatique est effectué. Réglage auto Patientez. - L'image affichée peut varier en fonction du modèle. - Disponible en mode uniquement.
Taille Taille peut être changée. 16:09 4:03 Format d'origine • Image Image Plus Balance signal Format 16:9 Niveau noir HDMI : 일반 Image PIP Format d'origine Contraste Dynam. : Arrêt Cont. lampe : 100 Réinitialisation image Déplacer Entrer Retour - L'image affichée peut varier en fonction du modèle. Niveau noir HDMI Quand un lecteur DVD ou un boîtier décodeur est connecté...
Image PIP Régle les paramètres de la fenêtre PIP. ― Modes disponibles: PIP Marche Contraste • Permet de régler le contraste de la fenêtre PIP à l’écran. Image PIP Image PIP Luminosité • Contraste Permet de régler la luminosité de la fenêtre PIP à l’écran. Luminosité...
Cont. lampe Permet de régler le rétro-éclairage afin de réduire la consommation d'énergie. ― Non disponible lorsque le mode Contraste Dynam. est défini sur Marche. Cont. lampe - L'image affichée peut varier en fonction du modèle. Réinitialisation image Réinitialisez les paramètres d'écran. Réinitialiser param.
Chapitre 06 Image Mode AV / HDMI / TV / Composant Mode L'écran LCD comporte quatre paramètres d'image ("Dynamique", "Standard", "Cinéma" et "Personnel") prédéfinis en usine. MENU m : T Image Mode ENTER Dynamique • Image Image Standard • Cinéma • Mode 16:9 Dynamique...
Personnel Vous pouvez utiliser les menus à l'écran pour modifier les paramètres de contraste et de luminosité selon vos préférences. ― Non disponible lorsque le mode Contraste Dynam. est défini sur Marche. Contraste Personnel Personnel Permet de régler le contraste. Contraste Luminosité...
Nuance Coul. Vous pouvez changer les tonalités. Les composantes de couleur individuelles sont également réglables par l'utilisateur. ― Non disponible lorsque le mode Contraste Dynam. est défini sur Marche. Arrêt Froide2 Froide1 Normal Chaude1 Chaude2 • ― Si vous définissez la fonction Nuance Coul.
Taille Taille peut être changée. 16:09 • Règle l'image sur le mode large 16:9. Zoom1 • Taille Taille Agrandit la taille de l’image sur l'écran. 16:9 Zoom2 • Zoom1 ▶ Agrandit la taille de l'image à l'écran, un peu plus que Zoom1. Zoom2 ▶...
Niveau noir HDMI Quand un lecteur DVD ou un boîtier décodeur est connecté à votre produit via un port DVI ou HDMI, il peut provoquer la dégradation de la qualité de l'écran, comme avec une augmentation du niveau de noir, un contraste bas ou une décoloration, Niveau noir etc., en fonction de l'appareil externe connecté.
Image PIP Régle les paramètres de la fenêtre PIP. Contraste • Permet de régler le contraste de la fenêtre PIP à l’écran. Luminosité • Image PIP Image PIP Permet de régler la luminosité de la fenêtre PIP à l’écran. Contraste Netteté...
Cont. lampe Permet de régler le rétro-éclairage afin de réduire la consommation d'énergie. ― Non disponible lorsque le mode Contraste Dynam. est défini sur Marche. Cont. lampe - L'image affichée peut varier en fonction du modèle. Réinitialisation image Réinitialisez les paramètres d'écran. Réinitialiser param.
Chapitre 07 Mode L'écran LCD est équipé d'un amplificateur stéréo haute fidélité. MENU m : T Mode ENTER Standard • Choisissez Standard pour les paramètres d'usine standard. Musique • Mode 사용자 조정 Standard Musique Choisissez quand vous regardez une vidéo musicale ou un concert. Personnel Musique Volume auto...
Personnel Les paramètres audio peuvent être réglés en fonction de vos préférences personnelles. ― Vous pouvez entendre le son même lorsque la valeur audio est paramétrée sur 0. ― Si vous réglez le son à l'aide de la fonction Personnel, le Mode passé...
SRS TS XT Verr. image La technologie est une technologie SRS brevetée qui répond au problème de lecture des contenus multicanaux 5.1 sur deux haut-parleurs. Le TruSurround XT délivre un son surround virtuel excellent au moyen de n'importe quel système de lecture à deux haut-parleurs, dont les haut-parleurs internes du téléviseur. Cette technologie est entièrement compatible avec tous les formats multicanaux.
Chapitre 08 Configuration Langue MENU m : T Configuration Langue ENTER Vous pouvez choisir parmi 14 langues. ― La langue choisie ne s'applique qu'à la langue des fonctions OSD. Elle ne s'applique pas aux logiciels exécutés sur Configuration Configuration l'ordinateur. Langue English 한국어...
Transp. menus Modifie la transparence de l’arrière-plan des fonctions OSD. Elevé Moyen Opaque • Configuration Configuration Langue : Français Horloge Transp. menus Elevé 투명하게 Verrou Moyen Gain d’énergie : 해제 Opaque Mur d'images Ecran de sécurité Plus Déplacer Entrer Retour - L'image affichée peut varier en fonction du modèle. Verrou Mod.
Gain d’énergie Cette fonction permet de régler la consommation de l'unité afin d'économiser de l'énergie. Arrêt Marche • Configuration Configuration Langue : Français Horloge Transp. menus : Elevé Verrou Gain d’énergie Arrêt 해제 Mur d'images Marche Ecran de sécurité Plus Déplacer Entrer Retour...
Format Format peut être sélectionné pour afficher un écran divisé. Plein • Affiche un écran plein sans marges. Mur d'images Mur d'images Naturel • Mur d'images : Marche ▶ Affiche une image naturelle avec les rapports d'aspect originaux intacts. : Plein Format ▶...
Vertical Définit le nombre de divisions verticales de l'écran. Quinze niveaux de réglage : 1~15. ― Si Horizontal est défini sur 15, la valeur maximale pour Vertical est de 6. Mur d'images Mur d'images : Marche Mur d'images ▶ : Plein ...
Ecran de sécurité Modif. Pixel Modif. Pixel Modif. Pixel Modif. Pixel Pour empêcher toute rémanence d'image à l'écran, vous pouvez utiliser cette fonction pour que les pixels se déplacent : Marche ▶ Modif. Pixel verticalement ou horizontalement sur l'écran LDC. : 4 ...
Programmateur Programmateur Vous pouvez régler la minuterie pour la fonction Screen Burn Protection (Protection contre les brûlures d'écran). Si vous lancez l'opération pour effacer des images résiduelles, elle s'effectuera pendant la période définie et se terminera automatiquement. Programmateur Programmateur Arrêt Marche •...
efface Cette fonction empêche le phénomène de rémanence en déplaçant un modèle rectangulaire sur l'écran. - L'image affichée peut varier en fonction du modèle. Pixel En déplaçant de nombreux pixels à l’écran, cette fonction empêche l’apparition d’images fantômes. - L'image affichée peut varier en fonction du modèle.
Gris de bord Sélectionnez la luminosité du gris pour l’arrière-plan de l’écran. Arrêt Clair Sombre • Ecran de sécurité Ecran de sécurité Modif. Pixel Programmateur Barre efface Pixel Arrêt Gris de bord Clair Sombre Déplacer Entrer Retour - L'image affichée peut varier en fonction du modèle. Sélec.
Régl. minut. ON Règle la fonction Power On time pour l'écran. ― Définissez la fonction Power On time sur un temps plus long pour éviter la surtension. Régl. minut. ON Régl. minut. ON Régl. minut. ON Régler Retour - L'image affichée peut varier en fonction du modèle. Rotation de l’OSD Rotation OSD Paysage...
Paramètres avancés Température Configure le réglage de la fonction Température, qui détecte la température interne pour protéger l'appareil. Paramètres avancés Paramètres avancés Contrôle température Ventil. et temp. ▶ Détecte la température interne du produit et spécifie la température souhaitée. ▶ Alim auto : Arrêt ▶...
Bouton verrouillage Verrouille ou déverrouille les boutons de contrôle du moniteur sur le dispositif. Arrêt Marche • Paramètres avancés Paramètres avancés Ventil. et temp. Alim auto : Arrêt Bouton verrouillage Arrêt Couleur auto utilisateur Marche Contrôle veille : Auto Programme lampe Affichage OSD Mise à...
Contrôle veille Règle le mode de veille, qui sera activé si aucun signal d'entrée n'est détecté. Arrêt • Aucun signal Le message apparaîtra si aucun signal d'entrée n'est détecté. Paramètres avancés Paramètres avancés Marche • Ventil. et temp. Le mode d'économie d'énergie sera activé si aucun signal d'entrée n'est détecté. : Arrêt Alim auto : Arrêt...
Affichage OSD Permet d'afficher ou masquer un élément de menu à l'écran. OSD source Affichage OSD Affichage OSD Arrêt Marche • : Marche ▶ OSD source : Marche ▶ Mode OSD non optimum Mode OSD non optimum Aucun signal OSD : Marche ...
Mise à niveau du logiciel Exécute une mise à jour du logiciel. Connectez le produit à un ordinateur à l'aide d'un signal numérique tel que DVI ou HDMI. Cliquez sur le fichier d'image BMP converti à partir d'un code logiciel. L'image ci-dessous s'affiche sur l'écran de l'appareil. Pendant que s'affiche sur l'écran une image BMP sur laquelle la conversion du code logiciel a été...
Config. réinit Réinitialise toutes les valeurs d'un paramètre. Réinit. param. dans config ? - L'image affichée peut varier en fonction du modèle. Réinitialiser tout Réinitialise tous les paramètres d'affichage. Tous param. par défaut sont réinitialisés. - L'image affichée peut varier en fonction du modèle.
Chapitre 09 Utilisation de MDC Multi contrôle Conf. ID • Affecte des ID différents au SET. Entrée ID • MENU m : T Multi contrôle ENTER Permet de sélectionner les fonctions du transmetteur des différents SET. Seul un SET dont l'ID correspond au paramètre du transmetteur est activé.
Installation/désinstallation du programme MDC Installation L'installation de MDC peut être affectée Insérez le CD d'installation dans le lecteur de CD-ROM. par l'état du réseau, de la carte graphique et de la carte mère. Cliquez sur le programme d'installation de MDC Unified. Sélectionnez une langue pour l'installation.
Qu'est-ce que MDC ? "MDC" (Multiple Display Control) est une application qui vous permet de commander simultanément plusieurs Connexion à MDC périphériques d'affichage à l'aide d'un ordinateur. Utilisation de MDC via RS-232C (normes de transmission de données série) Vous devez brancher un câble série RS-232C aux ports série de l'ordinateur et du moniteur. RS232C IN RS232C OUT RS232C IN...
Utilisation de MDC via Ethernet Entrez l'IP du périphérique d'affichage principal et connectez le périphérique à l'ordinateur. Un périphérique d'affichage peut se brancher à un autre à l'aide d'un câble série RS-232C. Connexion à l'aide d'un câble LAN direct ― Plusieurs produits peuvent être connectés via le port RJ45 du produit et les ports LAN du HUB. RJ45 MDC...
Connexion à l'aide d'un câble LAN de connexion ― Plusieurs produits peuvent être connectés via le port RS232C IN / OUT du produit. RS232C IN RS232C OUT RJ45 MDC RS232C OUT RS232C IN...
Gestion de la connexion La gestion de la connexion comprend la Liste des connexions et les Options de modification de la liste de connexions. Liste des connexions – Présente les informations relatives aux connexions, telles que la configuration de connexion (IP/COM, numéro de port, MAC et type de connexion), le statut de la connexion, Set ID Range et les périphériques détectés.
User Login Lancer le programme entraîne l'ouverture de la fenêtre de connexion de l'utilisateur. L'ID de connexion (password: admin) et le mot de passe (Auto Login: admin) d'origine sont : admin. ― Après votre première connexion, veillez à modifier le mot de passe afin de garantir votre sécurité. ―...
Auto Set ID La fonction Auto Set ID attribue un ID à tous les moniteurs LFD connectés en série dans une connexion sélectionnée. Le nombre maximum de LFD dans une connexion est de 100. L'ID de moniteur est attribué séquentiellement dans la série, allant de 1 à 99 pour finir par l'ID de groupe 0. ―...
Clonage Grâce à la fonction Clonage, vous pouvez copier la configuration d'un LFD et l'appliquer à plusieurs LFD sélectionnés. Via la fenêtre des options de configuration, vous pouvez choisir des catégories d'onglets spécifiques ou toutes les catégories d'onglets destinées au clonage. ―...
Nouvelle tentative de commande Cette fonction permet d'indiquer le nombre maximum de nouvelles tentatives d'exécution de la commande MDC en cas d'absence de réponse ou de réponse corrompue d'un LFD. Le nombre de nouvelles tentatives peut être défini à l'aide de la fenêtre des options MDC. Cette valeur doit être comprise entre 1 et 10, la valeur par défaut étant 1.
Premiers pas avec MDC Pour démarrer le programme, cliquez sur Démarrer Programmes Samsung MDC Unified. La fenêtre de connexion apparaît après le lancement du programme MDC. Entrez l'ID utilisateur et le mot de passe. • L'ID utilisateur et le mot de passe par défaut sont admin.
Disposition de l'écran principal Modifiez le statut d'un périphérique d'affichage ou les propriétés du Barre de menus programme. Affichez une liste des périphériques d'affichage ou groupes de périphériques Catégorie de périphérique connectés. Affichez une liste de programmes relatifs aux périphériques d'affichage. Catégorie de programme Sélectionnez le périphérique d'affichage à...
Page 108
― Vous pouvez modifier le volume ou couper le son des écrans sous tension uniquement. Volume Volume • Réglez le volume de l'écran sélectionné. • Vous pouvez régler le volume à l'aide de la barre de défilement qui comprend des valeurs allant de 0 à 100. Mute •...
User Login User Settings • ajoutez, supprimez ou modifiez des informations de connexion. Logout • Déconnectez-vous du compte utilisateur actuel en procédant comme suit. • Cliquez sur Logout. Le message « Do you want to log admin out? » s'affiche. • Cliquez sur Yes. La fenêtre de connexion de l'utilisateur s'ouvre. •...
Page 110
Couleur Color • Réglez les couleurs de l'écran sélectionné. Tint (G/R) • Réglez la teinte de l'écran sélectionné. Color Tone • Réglez la nuance des couleurs d'arrière-plan de l'écran sélectionné. Color Temp. • Réglez la température de couleur du périphérique d'affichage sélectionné. ―...
MPEG Noise Filter Permet de réduire le bruit MPEG pour offrir une qualité d'image supérieure. Medium High Auto • Smart LED Commande le rétroéclairage par DEL afin de maximiser la clarté de l'image. Cinema Black En mode Film, cette fonction atténue les zones supérieure et inférieure de l'image vidéo afin d'accroître le sentiment d'immersion lors de l'expérience de visionnage.
Fonctions avancées 3D Mode Sélectionnez le format d'entrée 3D. 3D L/R Change Basculez entre les images gauche et droite. Affichez l'image pour l'œil gauche uniquement. 3D Auto View 3D Control 3D Auto View Message Notice, une fenêtre contextuelle s'ouvre lorsque le produit reçoit un signal 3D. Si vous réglez 3D Optimization Réglage général de l'effet 3D.
Advanced Settings Dynamic Contrast Réglez le contraste de l'écran. Gamma Control Réglez l'intensité des couleurs primaires. RGB Only Mode Affiche les couleurs Red, Green Blue pour permettre des réglages précis de la teinte et de la saturation. Flesh Tone Accentuez la « carnation » rose. Motion Lighting Réduisez votre consommation d'énergie en baissant la luminosité...
Réglage du son Vous pouvez modifier les paramètres audio. Choisissez les périphériques d'affichage dans la liste de moniteurs LFD, puis sélectionnez l'onglet Sound. Bass • Réglez les basses de l'écran sélectionné. Treble • Réglez les aiguës de l'écran sélectionné. Balance(L/R) Bass Treble - L'élément...
Page 115
Format • Sélectionnez le nombre de périphériques d'affichage horizontaux. • Sélectionnez le format d'affichage de l'écran partagé. • Il est possible de disposer un maximum de 15 écrans. ― Un maximum de 6 écrans peut être attribué à si 15 écrans sont attribués à H. • Sélectionnez le nombre de périphériques d'affichage verticaux. •...
Général User Auto Color • Réglez automatiquement les couleurs de l'écran. ― Uniquement disponible en mode PC. Auto Power • Configurez le produit pour qu'il se mette automatiquement sous tension. Standby Control • Configurez le mode veille pour qu'il s'active si aucune source d'entrée n'est détectée. Ventilateur &...
Sécurité Safety Lock • Verrouillez les menus à l'écran. ― Pour déverrouiller les menus, réglez Safety Lock sur Off. Button Lock • Verrouillez les boutons du périphérique d'affichage. ― Pour déverrouiller les boutons, réglez Button Lock sur Off. Affichage OSD Source OSD •...
Date et heure Clock Set Modifiez la date et l'heure actuelles sur le périphérique d'affichage sélectionné, en fonction de la date et de l'heure définies sur un ordinateur. Si la date et l'heure ne sont pas définies sur le périphérique d'affichage, des valeurs nulles s'afficheront. Timer On Timer •...
Page 119
Holiday Management L'option Holiday Management permet d'empêcher des périphériques qui sont configurés pour se mettre sous tension en fonction du Timer de se mettre sous tension à une date précise. ― La fonction Holiday Management peut être activée ou désactivée dans le menu des paramètres du Timer. •...
Screen Saver Cette fonction empêche le phénomène de rémanence d'image quand l'écran du périphérique d'affichage sélectionné reste statique pendant une période prolongée. Timer: Vous pouvez définir le programmateur de Screen Saver. • • Repeat : affichez, à des intervalles de temps précis (Period), le motif permettant de prévenir la rétention d'image qui est défini dans Mode.
Safety Screen La fonction Safety Screen permet d'empêcher toute rémanence d'écran quand une image statique reste affichée sur l'écran d'un périphérique d'affichage pendant une période prolongée. Lamp Control Lamp Control L'option permet de régler le rétroéclairage afin de réduire la consommation d'énergie. Réglez automatiquement le rétroéclairage du périphérique d'affichage sélectionné...
Page 122
Ticker Saisissez du texte quand une vidéo ou une image est affichée, et affichez le texte à l'écran. Ticker Activez ou désactivez Ticker. • Message saisissez un message à afficher à l'écran. Timer Start Time End Time réglez pour afficher un message (Message). Position Horizontal et Vertical.
Paramètres d'outil Panel Control : mettez sous ou hors tension l'écran d'un périphérique d'affichage. • Remote Control : activez ou désactivez la télécommande. • Sécurité Réinit. Reset Picture : réinitialisez les paramètres d'écran. • Reset Sound : réinitialisez les paramètres audio. • Reset System : réinitialisez les paramètres système. •...
Modifier une colonne Configurez les paramètres pour les éléments qui seront affichés dans la liste des écrans. • Language : sélectionnez la langue à utiliser avec le programme MDC. puis redémarrez le programme pour que ce choix soit pris en compte. Options Command Retry Count : indiquez le nombre de nouvelles tentatives d'exécution autorisé...
Page 125
Monitor Window Une fenêtre affichant les détails des transferts de données entre l'ordinateur et les périphériques d'affichage s'ouvre. Filter • Information Consultez les informations du programme.
Autres fonctions Redimensionnement d'une fenêtre Placez le pointeur de la souris sur un coin de la fenêtre du programme. Une flèche apparaît alors. Déplacez cette flèche pour personnaliser la taille de la fenêtre du programme.
Gestion de groupe Créez des groupes et gérez la liste de moniteurs LFD sur la base de groupes. ― Il est impossible d'utiliser des noms de groupe en double. Group Edit Création de groupes Cliquez avec le bouton droit de la souris et sélectionnez dans la section de la liste des périphériques d'affichage, sur le côté...
Add on the sub level : créez un sous-groupe sous le groupe sélectionné. • Entrez le nom du groupe. Suppression de groupes Sélectionnez un nom de groupe, puis cliquez sur Edit. Dans la fenêtre Edit Group qui s'affiche, cliquez sur Delete. Cliquez sur Yes.
Changement de noms de groupes Sélectionnez un nom de groupe, puis cliquez sur Edit. Edit Group qui s'affiche, cliquez sur Rename. Dans la fenêtre Si un curseur apparaît dans l'ancien nom de groupe, entrez un nouveau nom. Rename Gestion de programme Création de programmes Créez et enregistrez un programme sur la base de groupes.
Cliquez sur le bouton Add. La fenêtre Add Schedule apparaît alors. Device Group, puis sélectionnez le groupe pour lequel ajouter un programme. Cliquez sur sous l'élément Date&Time/Action et cliquez sur OK. Le programme est ajouté et une liste de programmes apparaît alors Sélectionnez dans la fenêtre de la liste de moniteurs LFD.
Page 131
Guide de dépannage - Il arrive que ce programme ne fonctionne pas correctement en raison Problème Solution d'un problème de communication entre l'ordinateur et l'écran ou d'ondes L'écran que vous souhaitez commander Vérifiez le branchement du câble RS-232C (assurez-vous qu'il est correctement branché au port série approprié). électromagnétiques émises par n'apparaît pas dans le diagramme des appareils électroniques situés à...
Affichage des propriétés d'écran lorsque plusieurs écrans sont utilisés Lorsqu'aucun écran n'est sélectionné : la valeur par défaut est affichée. Lorsqu'un seul écran est sélectionné : les paramètres de l'écran sélectionné sont affichés. Lorsque deux écrans sont sélectionnés (par exemple, dans une séquence d'ID 1 et d'ID 3) : les paramètres de l'écran portant l'ID 1 sont affichés avant ceux de l'ID 3. Lorsque la case All+Select est cochée et que tous les écrans sont sélectionnés : les paramètres par défaut sont affichés.
Conditions requises avant de contacter le Centre de service clientèle Samsung Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre Test du produit produit en suivant la procédure décrite ci- après. Si le problème persiste, contactez le Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée.
Vérifiez les éléments suivants : Problème d'installation (mode PC) L'écran s'allume et s'éteint continuellement. Vérifiez que le câble est connecté correctement entre l'appareil et l'ordinateur. Des espaces vides apparaissent sur les quatre côtés de Les espaces blancs visibles sur l'écran ne sont pas liés au produit. l'écran lorsqu'un câble HDMI ou HDMI-DVI est branché...
Problème d'écran L'image à l'écran est instable et tremble. Vérifiez que la résolution et la fréquence de l'ordinateur et de la carte graphique sont définies sur des valeurs compatibles avec l'appareil. Modifiez ensuite les paramètres de l'écran (le cas échéant) en vous reportant aux informations supplémentaires dans le menu de l'appareil, ainsi qu'au tableau des modes Des ombres ou des images fantômes restent affichées sur de signal standard.
Problème de télécommande La télécommande ne fonctionne pas. Assurez-vous que les piles sont bien positionnées (polarité +/-). Vérifiez que les piles ne sont pas déchargées. Vérifiez l'absence de panne de courant. Vérifiez que le cordon d'alimentation est bien connecté. Vérifiez la présence éventuelle d'un éclairage spécial ou d'enseignes au néon à proximité de l'appareil. Problème de périphérique source Un bip est émis au démarrage de mon ordinateur.
Questions & réponses Question Réponse Comment puis-je modifier la fréquence ? Pour définir la fréquence de votre carte graphique, procédez comme suit : • Windows XP : Sous Panneau de configuration Apparence et thèmes Affichage Paramètres Avancé Écran, réglez la fréquence sous Paramètres du moniteur. •...
Page 138
Question Réponse Comment puis-je définir le mode d'économie d'énergie ? • Windows XP : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Apparence et thèmes Affichage Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur. •...
Chapitre 11 Caractéristiques techniques Général Taille Nom du modèle UD46C-B Panneau Taille 46 pouces (116,84 cm) Surface 1018.3 mm (H) x 572.9 mm (V) / 40.1 inches (H) x 22.6 inches (V) d'affichage Surface d'affichage Dimension (L x P x H) 1023.7 x 578.3 x 95.5 mm / 40. 3 x 22.8 x 3.8 inches Poids (sans le socle) 18.2 kg / 40.1 lb...
Page 140
Nom du modèle UD46C-B Couleurs d'affichage 16,7 millions Synchronisation Fréquence 30 à 81 kHz horizontale Fréquence 56 à 85 Hz verticale Résolution Résolution 1920 x 1080 à 60 Hz optimale Résolution 1920 x 1080 à 60 Hz maximale Fréquence d'horloge maximale...
Page 141
[ Recommandation ]- UE uniquement • Par la présente, Samsung Electronics déclare que ce Monitor satisfait aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/EC. • La déclaration de conformité est accessible à l'adresse http://www.samsung.com, en accédant à Assistance >...
Economiseur d'énergie La fonction d'économie d'énergie de ce produit réduit la consommation énergétique en éteignant l'écran et en modifiant la couleur du voyant d'alimentation si le produit n'est pas utilisé pendant une période définie. Lorsque l'appareil passe en mode d'économie d'énergie, il n'est pas mis hors tension. Pour rallumer l'écran, appuyez sur une touche du clavier ou déplacez la souris.
Présélection des modes de temporisation Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Dans le cas d'un signal différent, - En raison de la nature même de il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous l'écran, cet appareil ne peut être réglé...
Page 144
Résolution Fréquence horizontale Fréquence verticale Horloge (MHz) Polarité synchronisée (kHz) (Hz) (H/V) - Fréquence horizontale VESA, 1280 x 720 45,000 60,000 74,250 Le temps pour balayer une ligne reliant le bord droit au bord gauche horizontal de VESA, 1280 x 800 49,702 59,810 83,500...
Chapitre 12 Annexe Comment contacter Samsung dans le monde ― Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. NORTH AMERICA U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca (English) http://www.samsung.com/ca_fr (French)
Page 146
LATIN AMERICA COSTA RICA 0-800-507-7267 http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) DOMINICA 1-800-751-2676 http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) ECUADOR 1-800-10-7267 http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) EL SALVADOR 800-6225 http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) GUATEMALA 1-800-299-0013 http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) HONDURAS 800-27919267 http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English)
Page 147
8009 4000 only from landline http://www.samsung.com (+30) 210 6897691 from mobile and land line CZECH 800 - SAMSUNG (800-726786) http://www.samsung.com Samsung Electronics Czech and Slovak, s.r.o., Oasis Florenc, Sokolovská 394/17, 180 00, Praha 8 DENMARK 70 70 19 70 http://www.samsung.com EIRE 0818 717100 http://www.samsung.com...
• Impact ou chute externe. technicien peut vous être facturée dans les cas suivants : • Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung. • Réparation effectuée par une personne qui ne représente pas un prestataire de services externe Produit non défectueux...
Comment éliminer ce produit Les bons gestes de mise au rebut de ce produit (Déchets Elimination des batteries de ce produit d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur le manuel, l'emballage ou la batterie indique que celle-ci ne peut (Applicable aux pays disposant de systèmes de collecte séparés) pas être mise au rebut avec les autres déchets ménagers.
Qualité d'image optimale et protection contre la rémanence d'image Qualité d'image optimale • Pour bénéficier d'une qualité d'image optimale, ouvrez le Panneau de configuration de votre ordinateur et réglez la résolution et la fréquence de rafraîchissement comme suit. La qualité d'image des écrans LCD TFT peut se détériorer si vous ne sélectionnez pas la résolution optimale. - Résolution : 1920 x 1080 - Fréquence verticale (fréquence de rafraîchissement) : 56 à...
Protection contre la rémanence d'image Qu'entend-on par rémanence d'image ? En principe, le phénomène de rémanence d'image ne se produit pas lorsque l'écran LCD fonctionne normalement. Un fonctionnement normal qualifie le changement continu du motif vidéo. Si l'écran LCD affiche un motif fixe pendant une Matrice noire Filtre couleur Electrode...
Page 157
• Évitez de combiner une couleur de texte et une couleur d'arrière-plan à luminosité contrastée. ― Evitez d'utiliser du gris, car cette couleur peut contribuer à l'apparition du phénomène de rémanence d'image. ― Évitez d'utiliser des couleurs à luminosité contrastée (noir et blanc ; gris). *Luminosité: indique la luminosité...
Licence DivX Certified Ⓡ to play DivX Ⓡ video up to HD 1080p, including premium content. DivXⓇ, DivX CertifiedⓇ and associated logos are trademarks of DivX, Inc. and are used under license. Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques commerciales de Dolby ABOUT DIVX VIDEO: DivXⓇ...
Terminologie 480i / 480p / 720p / 1080i / Mode non entrelacé et mode Fréquence verticale____ Le produit Ports Composante (vert, bleu et DVD (disque numérique 1080p____ Chacune des fréquences entrelacé____ Le mode non entrelacé affiche une même image plusieurs rouge)____ Les ports Composante, polyvalent)____ DVD désigne un de balayage ci-dessus fait référence...
