I
NSTALLATION
VANNE D'INTENSIFICATION SANS SOLÉNOÏDE ET FLEXIBLES
AVERTISSEMENT : avant de retirer les conduites
ou les composants hydrauliques, dépressuriser
le système hydraulique. Couper le contact du
chariot et ouvrir le/les distributeurs auxiliaires du
chariot dans les deux sens à plusieurs reprises.
AVERTISSEMENT : Suivre l'ensemble des
pratiques de sécurité recommandées et
notamment celle consistant à enchaîner le mât de
levée libre à la traverse de levée normale lorsque
le mât est élevé.
1

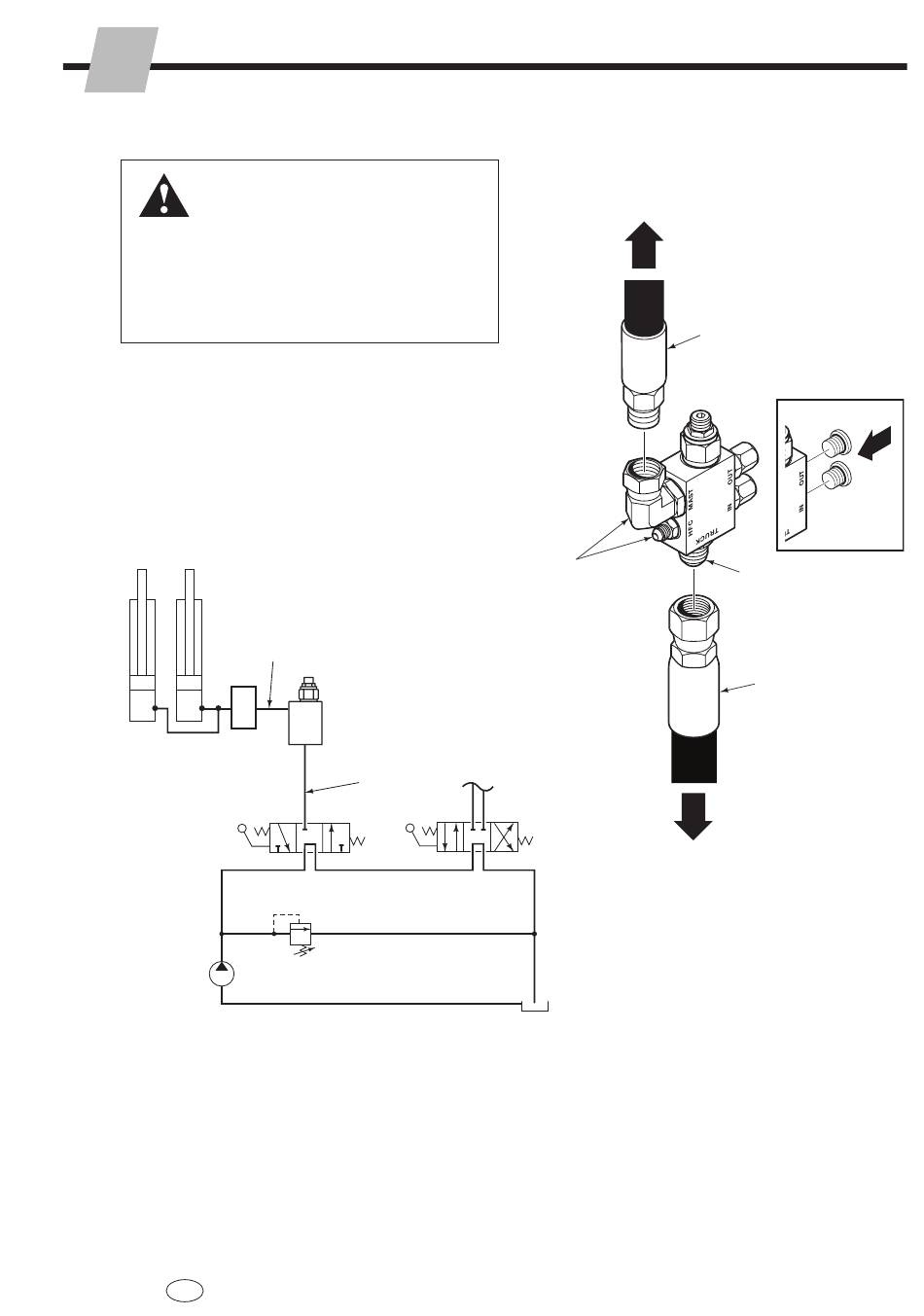

Installer les raccords adaptateurs sur les ports HFC, TRUCK et
MAST. Si les ports IN et OUT ne sont pas bouchés, installer les
bouchons métalliques. Installer la vanne d'intensification sur le
circuit de levage entre le distributeur auxiliaire de levage et le
distributeur de contrôle descente du mât.
2
Installer le flexible entre le port HOIST du distributeur auxiliaire
de levage et le port TRUCK de la vanne d'intensification.
3
Installer un flexible qui connecte le port MAST de la vanne
d'intensification au distributeur de contrôle de descente du mât.
4
Vérifier que le flexible ne présente pas de points de pincement
et le fixer comme requis.
Vérins du mât
Distributeur
de contrôle
de descente
existant
Distributeur
auxiliaire
de levage
6802876-R1 FR
3
Vanne
MAST
OUT
d'intensification
HFC
IN
TRUCK
2
Limiteur
de pression
du chariot
Pompe
hydraulique
du chariot
Vers le distributeur de
contrôle de descente
1
Vers le port de levage
du distributeur
auxiliaire
Réservoir
du chariot
AC1735.eps
Vanne
d'intensification
3
Installer
les
bouchons
1
2
AC1873.eps
3
