U
TILISATION

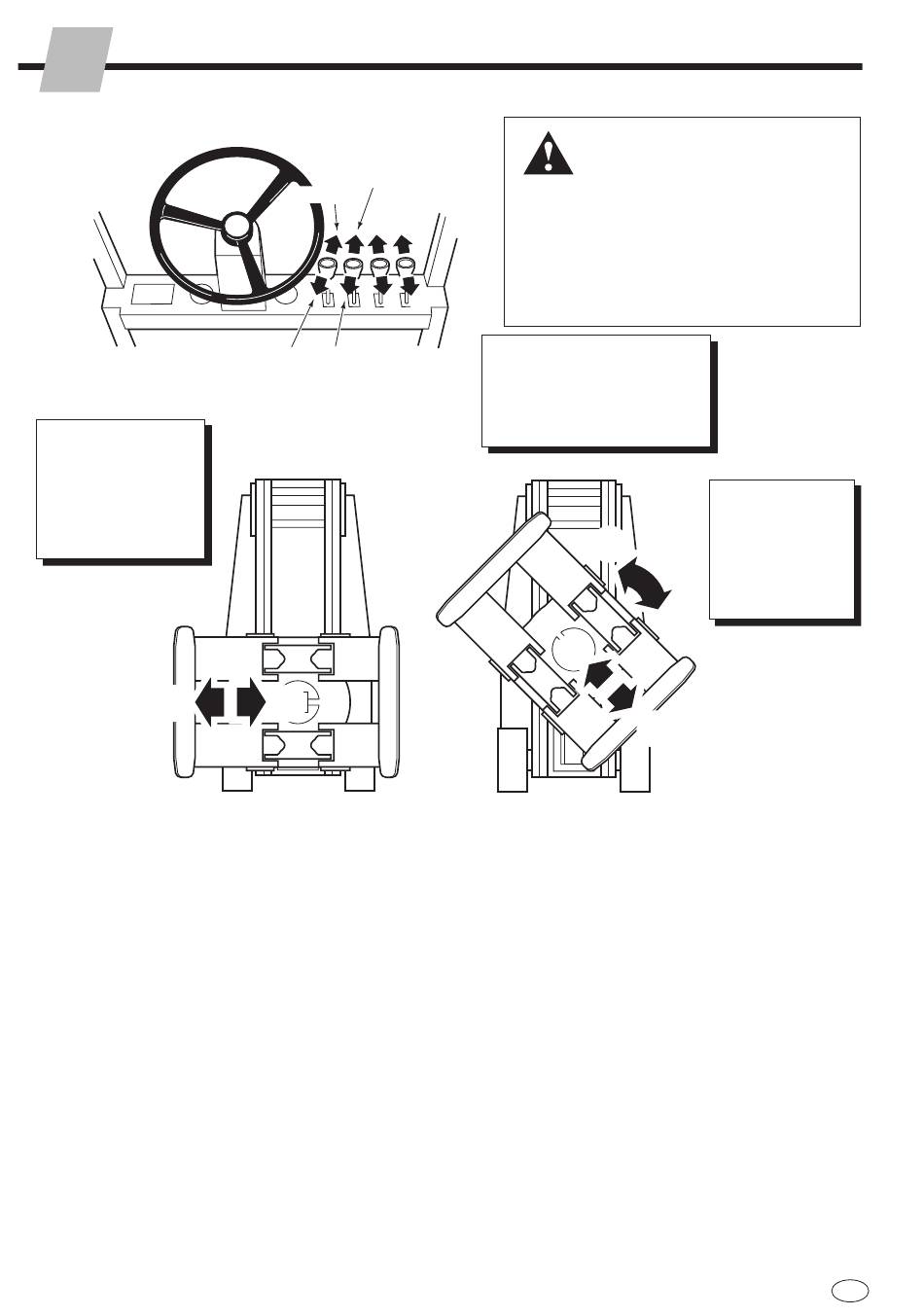

Fonctions du distributeur
auxiliaire
GA0005.eps
BRAS LONG
(positionnement
vertical et horizontal
uniquement)
C
Relâchement
D
Serrage
C
Le système HFC fonctionne fondamentalement comme
un système de chariot élévateur normal lorsqu'il est
utilisé avec une pince pour rouleaux de papier. Suivre les
consignes ci-après pour le serrage des charges :
1
Bien serrer les bras sur le rouleau. Maintenir la position
1 seconde pour atteindre la pression de serrage initiale.
2
Soulever la charge. La pression de serrage va
automatiquement augmenter en fonction du poids de la
charge.
3
Si une atténuation est utilisée pour réduire la force
de serrage sur les charges légères, utiliser le même
processus avec le système HFC. Il est cependant
recommandé de respecter les consignes ci-dessus
pour toutes les charges sauf en cas de nécessité
absolue.
ATTENTION : Développer une force de serrage
adéquate pour tenir la charge pendant l'atténuation.
10
Inclinaison vers l'avant
Abaissement
A
C
B D
Levage
Inclinaison
vers l'arrière
D
RC0030.eps
AVERTISSEMENT : L'activation de
la poignée de commande du chariot
et des accessoires illustrée ici est
conforme aux pratiques recommandées
par la norme ASME/ANSI B56.1. Le
non-respect de ces pratiques peut
blesser gravement des personnes ou
endommager des objets. L'utilisateur
final, le revendeur et les constructeurs
doivent contrôler toute déviation de ces
pratiques pour un fonctionnement en
toute sécurité.
ROTATION
(vue du cariste)
A
Sens anti-horaire
B
Sens horaire
B
D
C
RC0031.eps
4
Le fonctionnement pour une pince à bras partagés
avec le système HFC est identique à celui d'une pince
à bras entier à l'exception de ce qui suit :
• Le système HFC doit être utilisé avec le circuit bras
partagés à course de bras entier de Cascade.
Rabattre complètement le bras libre lors de la
manipulation d'un rouleau avec un bras partagé.
La force de serrage entière se développe après
l'abaissement du bras libre.
• Lors du serrage d'un rouleau pleine hauteur avec
les deux bras partagés, manœuvrer la pince comme
une pince à bras entier.
REMARQUE : Le système HFC autorise des pressions
initiales de serrage plus basses ce qui permet de
manipuler les charges légères sans les endommager
avec d'autres charges plus lourdes. Une vitesse des
bras légèrement plus lente est normale. Si les diamètres
des rouleaux varient considérablement avec des
pressions initiales très basses, il est possible de corriger
cette vitesse plus lente des bras avec un système de
surmultiplication de bras en option. Consulter Cascade.
BRAS COURT
(positionnement
à 45 degrés
uniquement)
C
Ouverture
D
Fermeture
A
6802876-R1 FR
