Connexion

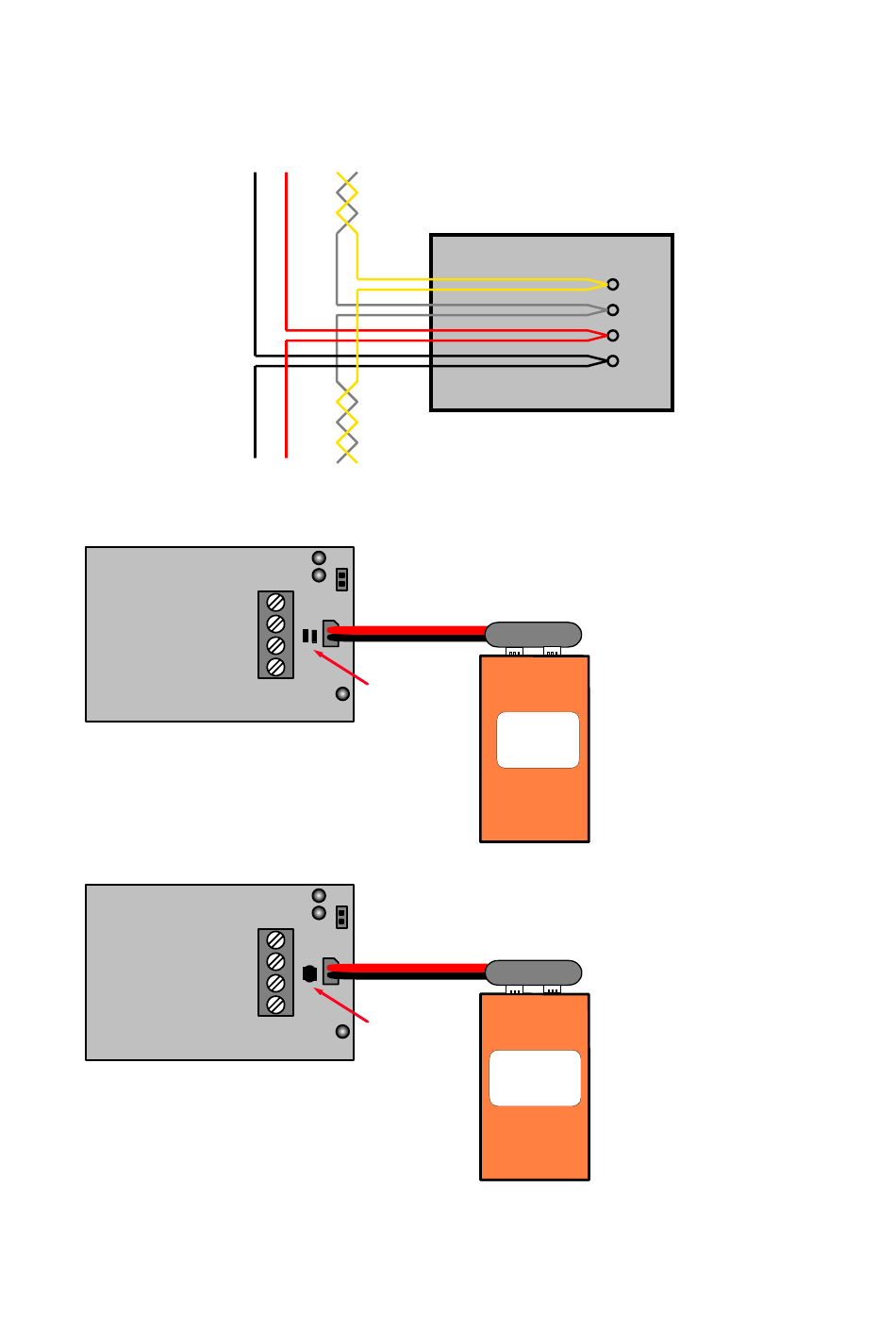

Utilisez un câble torsadé (EIB 2x2x0.8mm
modules. Utilisez un câble avec un diamètre minimal de 0.5mm². Utilisez un câble avec un diamètre de
1mm² pour les longues connexions (> 50m) ou lorsque la connexion comporte une multitude élevée de
modules (> 10). Connectez le 12-18VCC (respectez la polarité) et le câblage du bus (respectez la polarité).
-12V+
Raccordez une pile 9V (utilisez le câble inclus) lorsque vous désirez une alimentation de secours pour
l'horloge interne en cas de coupures.
H
Velbus
L
+
Alimentation 12V
-
Tuyau : pour niveau avancé !
Souder les îlots « J » lorsque vous utilisez un accu afin de fermer le courant de recharge vers l'accu.
H
Velbus
L
+
Alimentation 12V
-
Attention : Ne JAMAIS utiliser de pile non rechargeable lorsque vous soudez les îlots « J » afin
d'éviter tout risque d'explosion.
VMB4PD
2
, UTP 8x0.51mm - CAT5 ou autre) pour interconnecter les
VMB4PD
L
H
BUS PAIRE TORSADÉE (0.5mm²)
+
J
-
Ouvert
+
J
-
Fermé
H
BUS
L
+
12V
-
Pile de
secours 9V
Accu
de secours
9V
4
