Manuels Connexes pour Agilent Technologies 66000A
Sommaire des Matières pour Agilent Technologies 66000A

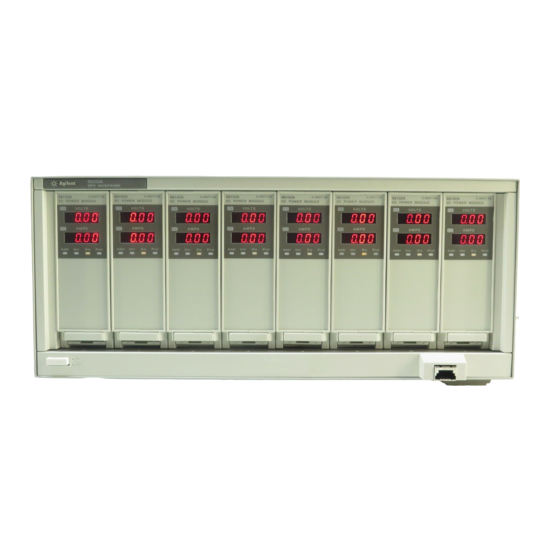

- Page 1 Guide d’utilisation simplifié Système d’alimentation modulaire Agilent 66000A Référence Agilent 5960-5507 Réf microfiches 5960-5508 Imprimé aux USA Avril 2000...
- Page 2 à l’intérieur de ce manuel est contraire aux normes de sécurité de conception, fabrication et utilisation prévue de cet appareil. La société Agilent Technologies ne pourra être tenue pour responsable des pannes survenant du non respect de ces consignes par l’ utilisateur.
-
Page 3: Documentation Complémentaire
Documentation complémentaire Tableau 2. Documents fournis en anglais Document No. réf Agilent * Guide d’installation du panier du Système MPS Agilent 66000A. 66000-90001 * Fiche d’utilisation simplifiée pour le clavier optionnel MPS Agilent 66001A. 66001-90001 *** Guide d’entretien du panier du Système MPS Agilent 66000A. -
Page 4: Environnement
Installation Installation Installation du panier de modules Environnement Le Tableau 4 indique les spécifications d’environnement du panier des modules d’alimentation. Reportez-vous au Guide d’installation et au Guide d’utilisation (Tableau 2) pour plus de détails sur ces spécifications et caractéristiques supplémentaires. Tableau 4. -
Page 5: Installation Du Cordon D'alimentation
Installation Installation du cordon d’alimentation L’option de raccordement fournie avec votre panier peut inclure ou non une prise secteur. La Figure 1 représente les différents types de prises utilisables. Figure 1. Types de prises secteur utilisables La Figure 2 indique comment câbler le cordon d’alimentation sur le coffret. Il serait judicieux de prévoir une source d’alimentation secteur distincte par panier d’alimentation. -
Page 6: Installation Des Modules D'alimentation
Installation Installation des modules d’alimentation Positionnement des commutateurs Avant d’insérer les modules dans le panier, vous devrez lire les informations suivantes pour déterminer si les commutateurs nécessitent ou non d’être repositionnés. Commutateurs secteur La Figure 3 représente l’emplacement des commutateurs de tension secteur et du fusible correspondant. En usine, les modules sont paramétrés en 230 Volts. -
Page 7: Installation Du Module Dans Le Panier
Installation Tableau 6. Positionnement du bloc commutateurs de configuration du module Fonction réalisée Positionnement des commutateurs Désactivation RI (inhib. à distance) Déverrouillage RI (live) Verrouillage RI † Désactivation affichage Activation affichage Calibration inhib. Calibration usine Calibration normale † Etat sous tension: *RCL 0 Etat sous tension: *RST †... -
Page 8: Configurations D'interconnexion
Interconnexions Interconnexions Raccordement du controleur La figure 6 représente la position des connecteurs et du bloc d’adressage avec le contróleur. Figure 6. Conneeteurs et commutateurs du contribleur Configurations d’interconnexion Vous pouvez interconnecter un panier d’alimentation dans l’une des configurations représentées sur la Figure 7. - Page 9 Interconnexions Figure 7. Configuration du panier Page...
-
Page 10: Interconnexions Numeriques
Interconnexions Interconnexions numeriques Connecteur FLT/INH La Figure 8 représente le connecteur à 4 broches destinées à interconnecter la sortie FLT (défaut) et signal d’entrée INH (commandes à distance d’inhibition). Voir la section “Using the RI/DFI” du Guide d’utilisation en anglais pour plus de détails sur ces signaux. Prises pour signaux de déclenchement La Figure 8 représente les prises des signaux Trigger IN et Trigger OUT qui permettent la mise en oeuvre des signaux de déclenchement. -
Page 11: Connecteur De Sortie
Interconnexions Tableau 8. Capacité de conduction et résistance des conducteurs de cuivre* *Capacité **Résistance *Capacité **Résistance AWG. Conduction (ŸP AWG. Conduction (ŸP 8.33 0.0345 0.0054 15.4 0.0217 *A l’air libre **A 20 C 19.4 0.0137 31.2 0.0086 Connecteur de sortie Raccordez chacune des charges par l’intermédiaire du connecteur de sortie fourni avec le module (Voir Figure 9). -
Page 12: Mode De Fonctionnement Parallèle
Interconnexions Remarque Le positionnement du sélecteur du mode de régulation peut être réalisé par programmation (Voir la commande VOLT: SENS : SOUR? Tableau 9). Figure 10. Principe de raccordement de la charge Mode de fonctionnement parallèle Deux modules peuvent être montés en parallèle (Figure 11). Vous ne devrez interconnecter que des modules ayant la même valeur maxi de tension de sortie . -
Page 13: Mode De Fonctionnement Série
Interconnexions Mode de fonctionnement série Attention Les tensions flottantes supérieures à 240 VCC sont prohibées. Ne jamais raccorder une borne de sortie à un potentiel > 240 V par rapport à la masse chassis. Deux modules peuvent être montés en série comme indiqué Figure 12. Vous ne devrez interconnecter que des modules ayant la même valeur maximum du courant de sortie. -
Page 14: Opération
Opération Figure 13. Raccordement de charges multiples Opération Etat de mise sous tension du module d’alimentation Le commutateur 6 du bloc de paramétrage (Voir Figure 4) détermine l’état du module à sa mise sous tension. Lorsque celui-ci est en position de réglage usine par défaut (1), le module passe dans l’état Réinitialisation (*RST). - Page 15 Opération Figure 14 Panneau d’affichage avant du module Tableau 9. Test des fonctions élémentaires à l’aide des commandes SCPI Commande Action Réponse affichage VOLTS AMPS Addr* Prot Tension de sortie (charge déconnectée) VOLT 5.1 Fixe la tension de sortie à 0.00 0.00 5.1 V...
-
Page 16: Caracteristiques De Sortie Du Module D'alimentation
Opération Commande Action Réponse affichage VOLTS AMPS Addr* Prot Courant de sortie (la sortie étant désactivée, court- circuitez les broches de sortie à l’aide d’un fil de section suffisante pour écouler le courant maximum du module). CURR : 3.1 Règle le courant de sortie à 0.00 0.00 3.1 A... -
Page 17: Commandes Élémentaires Du Module D'alimentation
Opération Figure 15. Caractéristiques de sortie du module d’alimentation Commandes élémentaires du module d’alimentation Les tableaux suivants récapitulent les commandes permettant de contrôler les fonctions élémentaires du module d’alimentation: Fonction Controlée Tableau Etat de sortie ........11 Circuits de protection......12 Sortie en mode fixe...... - Page 18 Opération Tableau 10. Arbre de commande SCPI Remarque <NRf> = format de numérotation utilisable (Guide de programmation en anglais). Page...
- Page 19 Opération Tableau 11. Commandes de sortie du module d’alimentation Commmande Fonction OUTP ON Active la sortie. OUTP OFF Désactive la sortie. (Si le circuit comporte un relais d’application optionnel, la séquence d’exécution de la commande interdit la “commutation en charge”). OUTP 1,NOR Active la sortie sans intervenir sur le relais d’application.
- Page 20 Opération Tableau 14. Commandes de sortie en mode séquence programmée Commmande Fonction CURR : MODE LIST Place le mode courant sur “list” (séquence programmée, contraire de valeurs fixes). LIST : CURR <value>,<value> Programme les valeurs du courant de sortie (ou points) de la séquence. Lorsque vous exécuterez cette séquence, la sortie reproduira pas à...
-
Page 21: Problèm Résolu
Problèm Résolu Problèm Résolu En cas d’avarie Avarie du panier d’alimentation Vous pouvez suspecter un panier si celui-ci contient plusieurs modules et qu’aucun ventilateur ne fonctionne. Le panier peut également être suspecté si les ventilateurs fonctionnent, que leurs afficheurs sont activés mais que VOLTS et AMPS restent éteints. Dans le cas où un module semble hors service mais que ses afficheurs VOLTS et AMPS sont allumés, changez l’emplacement dans le panier. -
Page 22: Messages D'erreur
Problèm Résolu Messages d’erreur Un module peut tomber en panne pendant son autotest ou en fonctionnement. Son afficheur indique la cause d’avarie par un message d’erreur. Messages d’erreurs associés à l’autatest Le Tableau 16 liste les messages d’erreur associés à l’autotest. Tous ces messages concernent des pannes matérielles qui nécessitent réparation.
