TUYAUTERIE DE REFRIGERANT
Pour la tuyauterie de réfrigérant de l'unité extérieure, se reporter
au manuel d'installation fourni avec l'unité extérieure.
Avant d'installer les tubes, vérifier le type de réfrigérant utilisé.
Tous les tuyaux non fournis avec l'unité doivent être fournis
par un technicien agréé spécialisé dans la réfrigération et
doivent être conformes aux codes locaux et nationaux
correspondants.
• Utiliser un coupe-tubes et un évasement adapté au réfrigérant
utilisé.
• Si le réfrigérant R407C est utilisé, appliquer soit de l'huile soit
de l'huile d'ester autour des évasements avant de procéder
au raccordement.
• Pour éviter toute infiltration de poussière, humidité ou autres
corps étrangers dans le tube, pincez l'extrémité du tube ou
couvrez-la avec du ruban.
• L'unité extérieure contient du réfrigérant.

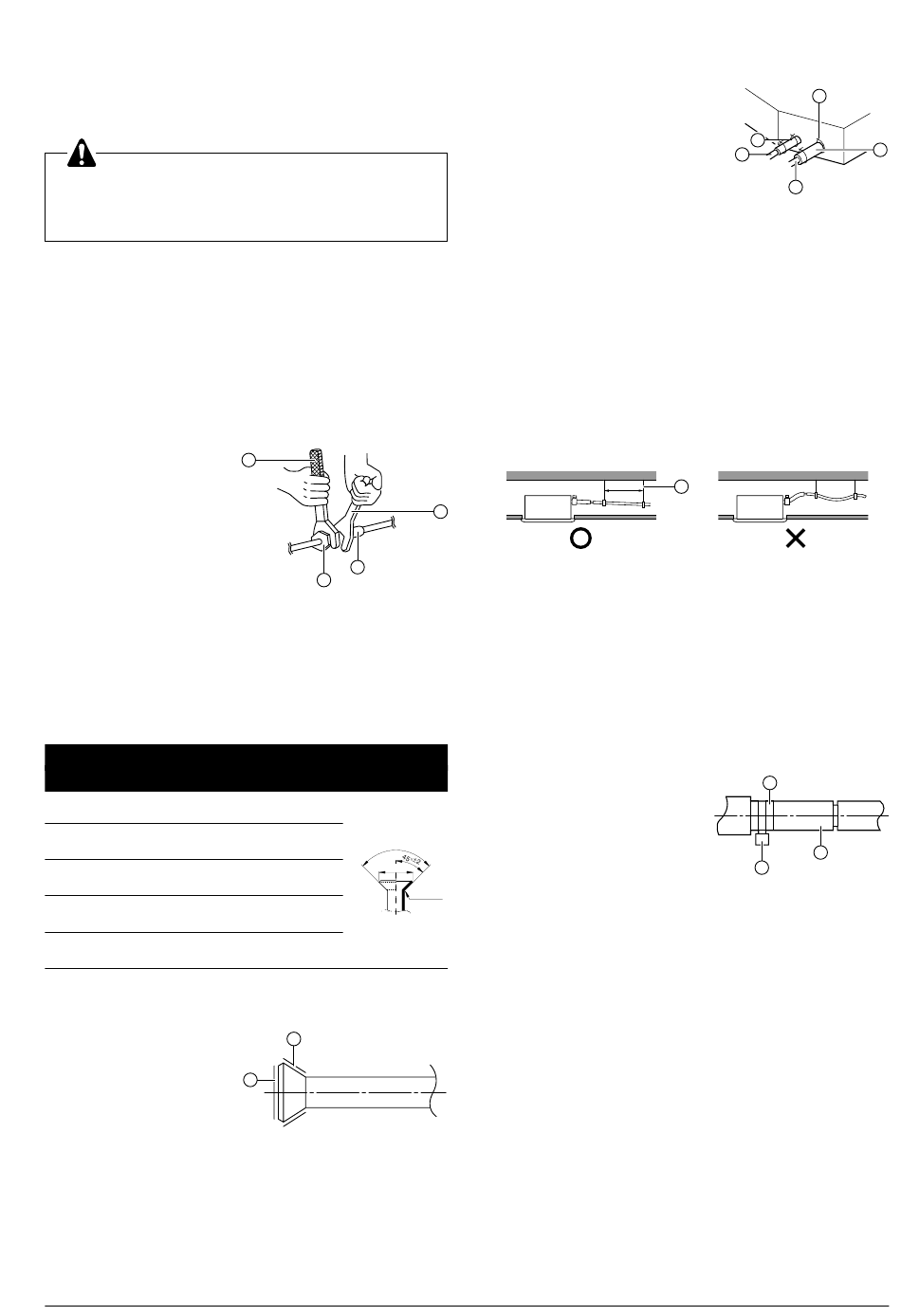

• S'assurer de bien utiliser une clé à vis et une clé dynamo-
métrique pour la connexion et la déconnexion des tuyaux sur
l'unité.
1 Clé dynamométrique
2 Clé à vis
3 Raccord de tuyaux
4 Ecrou évasé
Ne pas introduire de substances autres que le réfrigérant
•
spécifié, comme de l'air, etc. dans le circuit de réfrigérant.
• Se reporter au tableau 1 pour les dimensions des espacements
de l'écrou évasé et le couple de serrage approprié. (Un serrage
excessif peut endommager le bord évasé et provoquer des
fuites.)
Tableau 1
Section Couple de
du tuyau serrage
Ø 6,4 1420~1720 N•cm
(144~176 kgf•cm)
Ø 9,5 3270~3990 N•cm
(333~407 kgf•cm)
Ø 12,7 4950~6030 N•cm
(504~616 kgf•cm)
Ø 15,9 6180~7540 N•cm
(630~770 kgf•cm)
Ø 19,1 9720~11860 N•cm
(990~1210 kgf•cm)
• Lors du raccordement de l'écrou évasé, enduire l'évasement,
à l'intérieur et à l'extérieur, d'huile pour machines à froid et
serrer tout d'abord à la main de 3 à 4 tours, puis serrer
fermement.
1 Enduire ici d'huile pour
machines à froid
1
3
4
Dimension Forme de
évasement A (mm) l'évasement
8,3~8,7
12,0~12,4
90° ±0.5
A
15,4~15,8
R0.4~0.8
18,6~19,0
22,9~23,3
1
1
• Vérifiez que le raccord de conduite ne présente pas de fuites
de gaz, puis isolez-le comme indiqué dans la figure ci-après.
1 Conduite de liquide
2 Conduite de gaz
3 Isolation pour raccord de conduite
de liquide (fournie avec l'unité)
4 Isolation pour raccord de conduite
de gaz (fournie avec l'unité)
5 Colliers (utilisez 2 colliers par
isolement)
• En cas de fuite du gaz réfrigérant pendant l'installation, aérer
la pièce. Un gaz toxique est généré par le gaz réfrigérant
lorsqu'il est exposé à une flamme.
• S'assurer qu'il n'y a pas de fuite de gaz réfrigérant. Un gaz
toxique peut être dégagé en cas de fuite de gaz réfrigérant
dans une pièce et d'exposition aux flammes provenant d'un
chauffage, d'une cuisinière, etc.

TUYAUTERIE DE PURGE

Garnir la tuyauterie de purge comme sur la figure et prendre des
mesures pour éviter la condensation. Une tuyauterie incorrecte-
ment garnie peut fuir et éventuellement mouiller les meubles et
autres objets.
1-1.5m
2
1 Barre de suspension
1. Installer les tuyaux de purge.
• Les tuyaux doivent être aussi courts que possible et
inclinés vers le bas afin que l'air ne puisse pas rester piégé
dans le tuyau.
• La taille du tuyau doit être supérieure ou égale à celle du
tuyau de raccordement (tuyau en vinyle d'un diamètre
nominal de 25mm et d'un diamètre extérieur de 32mm).
• Utiliser le tuyau de purge et le collier de serrage fournis.
Serrer fermement le collier de serrage.
• Serrez le collier jusqu'à ce que la tête de la vis se trouve à
moins de 4mm du tuyau.
1 Collier de serrage métallique
(fourni avec l'unité)
2 Tuyau de purge
(fourni avec l'unité)
3 Bande blanche (non fournie)
• Isolez la conduite d'écoulement à l'intérieur du bâtiment.
• Si le tuyau de purge ne peut être suffisamment incliné,
raccordé le tuyau à la tuyauterie de montée de purge (non
fournie).
COMMENT REALISER LA TUYAUTERIE (voir la figure 8)
1 Dalle de plafond
2 Crochet de suspension
3 Plage réglable
4 Conduite de purge
5 Tuyau de purge (fourni avec l'unité)
6 Collier métallique (fourni avec l'unité)
1 Raccorder le tuyau de purge aux conduites de montée de
purge et isoler.
2 Raccorder le tuyau de purge à la sortie de purge sur l'unité
intérieure et serrer avec le collier de serrage.
PRECAUTIONS
• Installer les conduites de purge à une hauteur inférieure à
550mm.
• Installer les conduites de purge à angle droit de l'unité
intérieure et à moins de 300mm de celle-ci.
