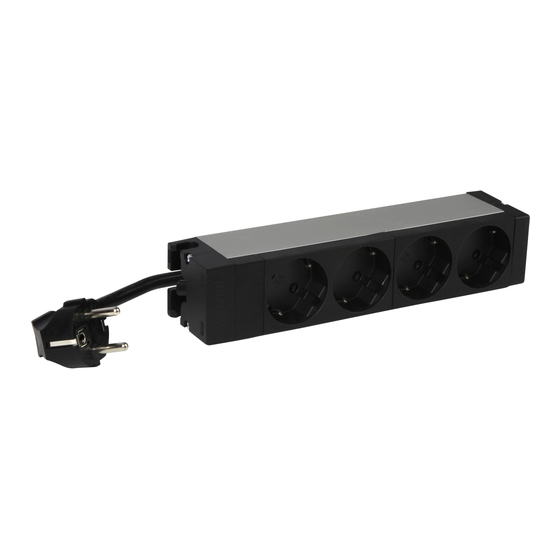

PDU 10''
PDU 19''
PDU Zero-U
1. CARACTERISTIQUES GENERALES
1.1 Présentation
Les PDU Legrand sont destinés à l'alimentation des produits actifs dans
les enveloppes 19'' .
Ils sont composés principalement :
- d'une cuve en aluminium
- de modules de prises
- de fonctions additionnelles
- d'une solution de raccordement
- d'une solution de fixation
Alimentation monophasée 230V – 50/60 Hz ou triphasée 380 V – 50/60
Hz.
La gamme se décompose en 3 familles principales
- PDUs destinés à une installation horizontale (PDUs 10'' et 19'')
- PDUs destinés à une installation verticale (PDUs Zero-U)
- Accessoires
PDUs destinés à une installation horizontale (PDUs 10'' et 19'')
Pour installation sur les montants à entraxe de fixation 10'' pour
les PDUs 10'' et 19'' pour les PDUs 19'' . Cuve hauteur 1U pour un
encombrement limité. Guidage du cordon intégré. Fixation rapide sans
vis. Embouts avec équerres métalliques réversibles à 180°permettant
également une fixation verticale
PDUs destinés à une installation verticale (PDUs Zero-U)
Pour installation verticale à l'arrière des enveloppes afin de ne pas
prendre de place dans l'espace 19'' .
Fiche technique : S000093176FR-05
SOMMAIRE
128, av. du Maréchal-de-Lattre-de-Tassigny - 87045 LIMOGES Cedex
Tel : 0 (+33) 5 55 06 87 87 Fax : 0 (+33) 5 55 06 88 88
www.legrand.com
Référence(s) : 6 468 00/01/05/06/07/09/10/11/12/13/14/15/18/19/
Mise à jour le : 29/03/2018
20/21/22/23/24/30/31/32/33/35/36/40/41/42/43/44/
45/50/51/52/53/54/56/57/59/60/61/65/70/75/90/92/94/
SOMMAIRE
1. CARACTERISTIQUES GENERALES . . . . . . . . . 1
2. EQUIPEMENTS ET PERFORMANCES . . . . . . . 3
3. DETAIL DES FONCTIONS . . . . . . . . . . . . . . . . . 8
4. DIMENSIONS . . . . . . . . . . . . . . . . . . . . . . . . . . .11
5. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . .12
Sortie de câble rotative à 330° pour une parfaite orientation du cordon
d'alimentation.
Livrés avec 2 jeux de fixation métallique : boutonnières pour une
fixation rapide sans vis, pattes standards à visser.
Accessoires
- Module parasurtenseur de remplacement pour assurer la maintenance
des produits
- Obturateurs de prise pour condamner l'utilisation d'une prise
Voir le descriptif détaillé des accessoires dans le chapitre « détail des
fonctions »
L'offre de PDU Legrand est commercialisée sous forme de références
catalogue (cf leur descriptif dans le chapitre « équipement et
performance ») et de produits configurés à la demande
1.2 Caractéristiques mécaniques
- Cuves : Alu 6060 T5-R19 Anodisé incolore
Dimensions en mm :
Cuve 1U
44.3
95/97/98/99
Page
Vue à 23°
Créée le : 25/10/2016
1/15
