Orientation Paysage : Deux Lignes - K2 Systems TiltUp Vento Instructions De Montage

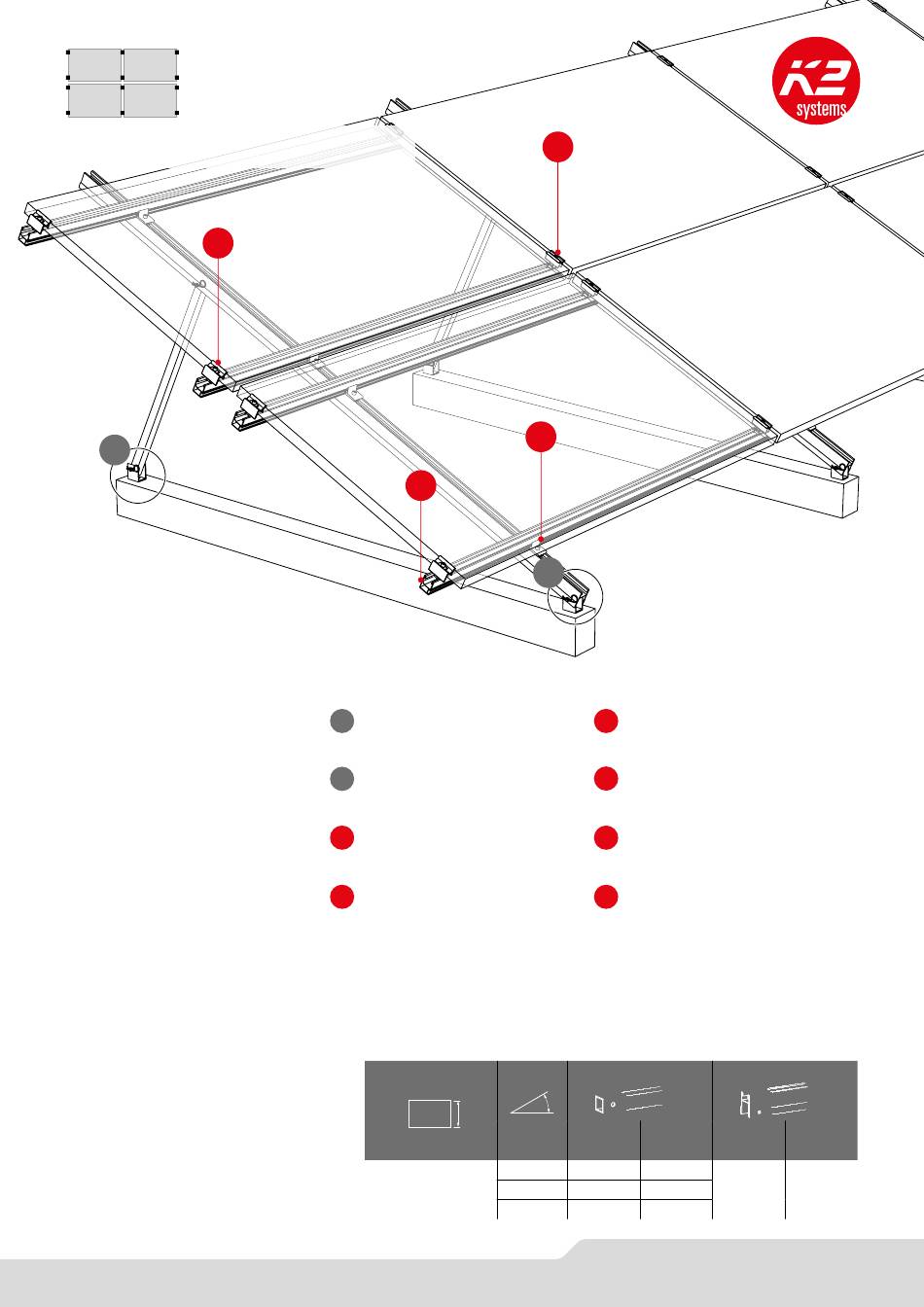

Orientation paysage : deux lignes

9
A
7
A Voir p. 6 / 7
B Voir p. 6 / 7
5
N° d'art. voir tableau ci-dessous
TiltUp Vento Brace
6
N° d'art. voir tableau ci-dessous
TiltUp Vento Beam
Numéros d'articles Brace / Beam
Largeur du module Inclinaison
[mm]
950 – 1.135
10
8
B
7 N° d'art. spécifique au projet
SingleRail 36 / 50
8
2003145
Climber 36 / 50 Set
9
N° d'art. spécifique au projet
Étrier final
10
N° d'art. spécifique au projet
Étrier intermédiaire
TiltUp Vento Brace
longueur No. d'article
[mm]
20° 679 2003267
25° 856 2003266
30° 1.047 2003265
TiltUp Vento Beam
longueur No. d'article
[mm]
2.360 2003261
9
