Orientation Paysage : Une Ligne Avec Addon - K2 Systems TiltUp Vento Instructions De Montage

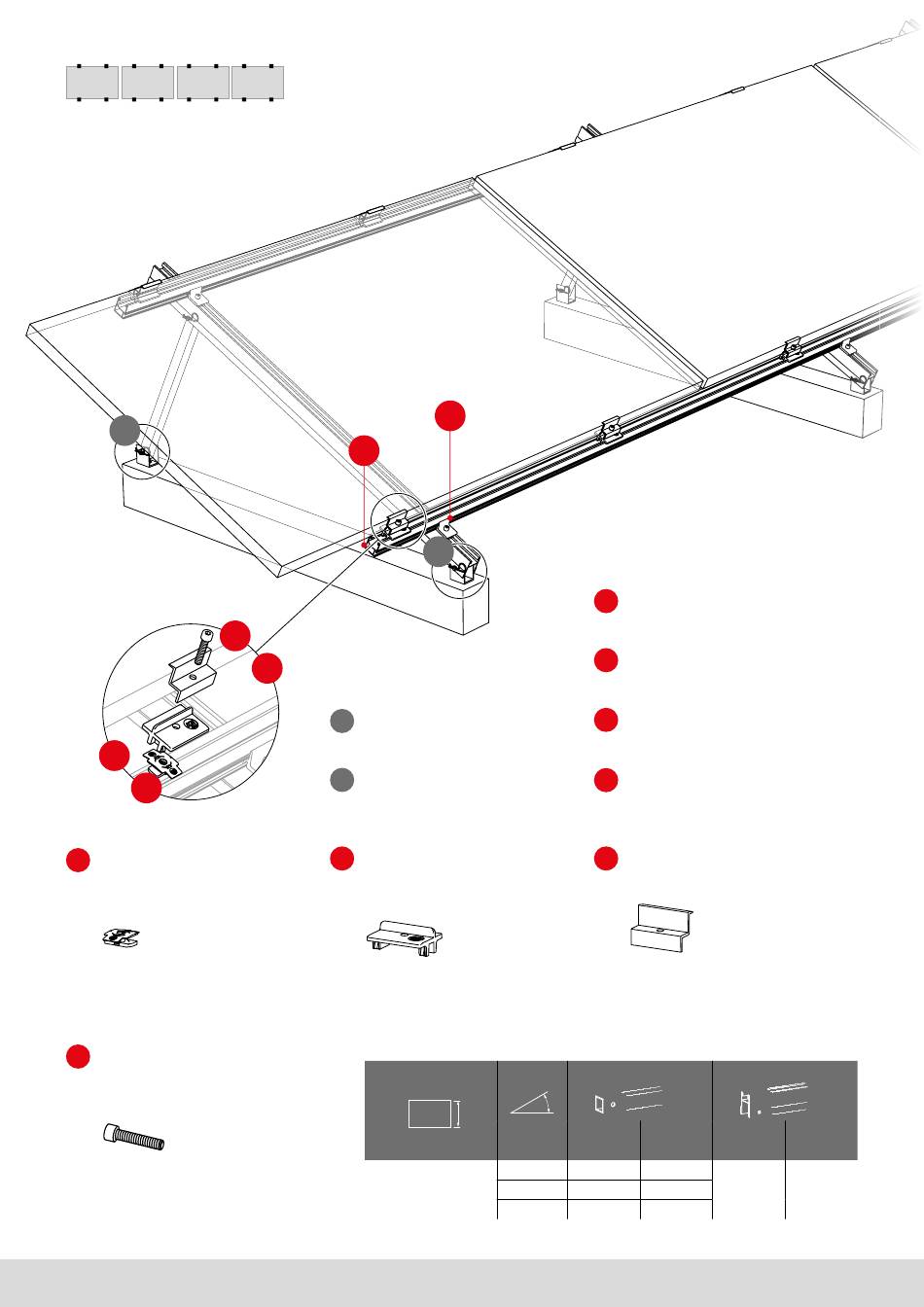

Orientation paysage : Une ligne avec AddOn

A
14
12
13
1001643 / 2000034
12
MK2
N° d'art. spécifique
15
au projet
Vis à tête cylindrique à six pans creux
10
7
15
A Voir p. 6 / 7
Voir p. 6 / 7
B
13 1005530 / 2001707
AddOn 22 / 30
Numéros d'articles Brace / Beam
Largeur du module
[mm]
950 – 1.135
8
B
5
6
7
8
14
Inclinaison TiltUp Vento Brace
longueur
[mm]
20°
25°
30°
N° d'art. voir tableau ci-dessous
TiltUp Vento Brace
N° d'art. voir tableau ci-dessous
TiltUp Vento Beam
N° d'art. spécifique au projet
SingleRail 36 / 50
2003145
Climber 36 / 50 Set
N° d'art. spécifique au projet
Étrier final
TiltUp Vento Beam
No. d'article longueur No. d'article
[mm]
446 2003269
558 2003268 1.300
679 2003267
2003263
