Edelstahlspeicher FMS

Technische Daten

Aufstellung
3043060_0909
Technische Daten / Aufstellung

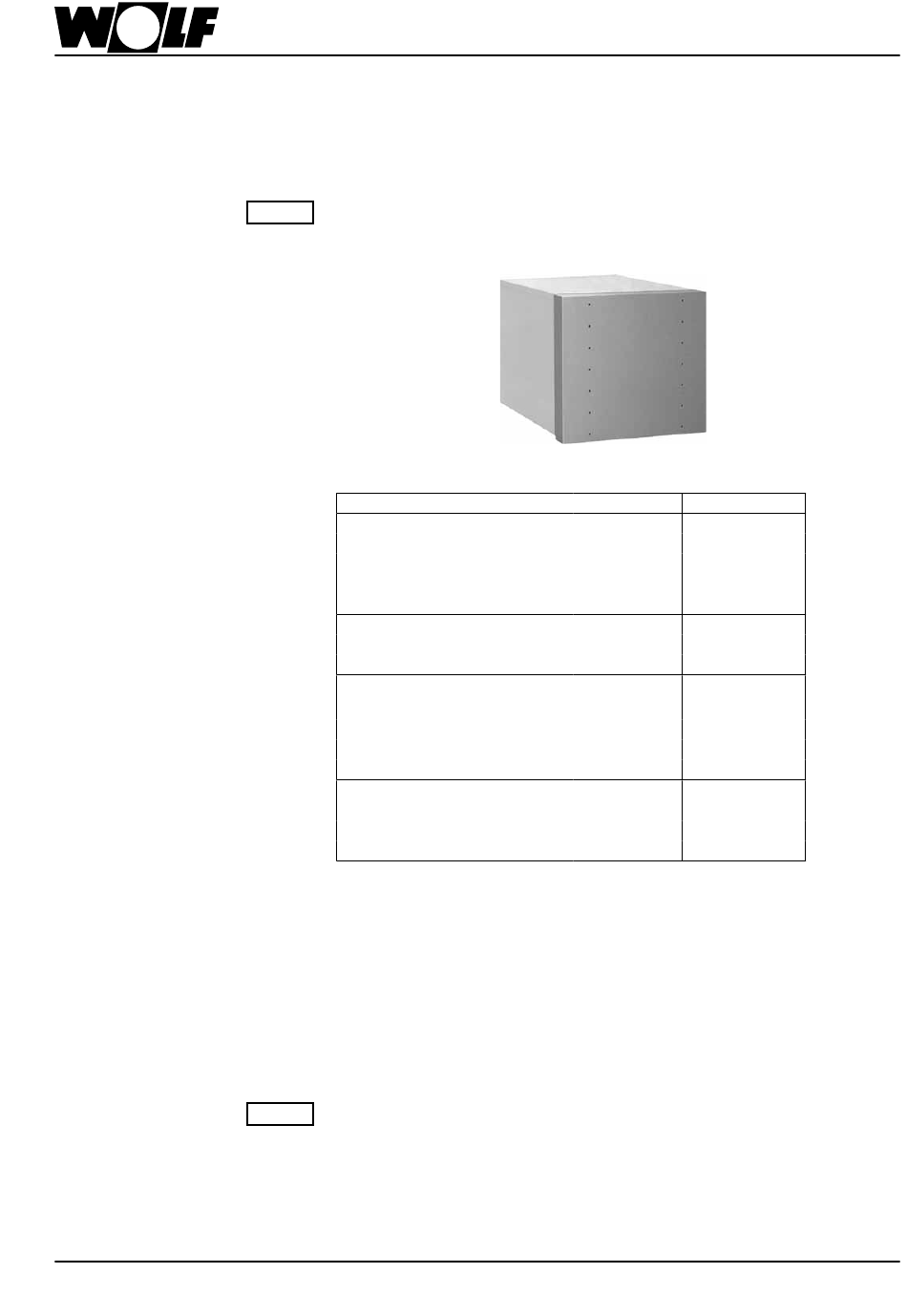

Liegender Edelstahlspeicher mit 200 ltr. Wasserinhalt aus austenitischem Stahl 1.4571
mit Handlochdeckel.
Der Edelstahlspeicher entspricht DIN 4753, max. Betriebsdruck 10 bar, max. Betrieb-
stemperatur 110°C (heizwasserseitig).
Eine Überschreitung des zulässigen Betriebsdruckes kann zu Leckagen und
Achtung
Zerstörung des Speichers führen!
Der Edelstahlspeicher darf in vertikaler Richtung mit einem Gewicht von max. 570 kg
belastet werden.
Liegender Mehrzellenspeicher FMS
Speicherinhalt
Primär (Heizwasser)
Sekundär (Brauchwasser)
Heizwasserwiderstand
Leistungskennzahl
Speicherdauerleistung
Anschlüsse
Maße
Gewicht
Höhe der Füße/Fußschrauben 20mm ±10mm beachten!
Für die Aufstellung des liegenden Edelstahlspeichers FMS ist ein ebener und tragfähiger
Boden erforderlich.
Vor der Aufstellung des Speichers muß die max. Tragfähigkeit des Bodens überprüft
werden. Dabei muß die gesamte Gewichtsbelastung aus dem Speicherleergewicht
(siehe Tabelle "Technische Daten") und dem Gewicht der max. Wasserfüllmenge be-
rücksichtigt werden!
Der Aufstellraum
Achtung
- muß ausreichend groß sein, um die Montage des Speichers und den Anbau der
Heizungs- und Kalt-/Warmwasserverrohrung zu ermöglichen.
- sollte einen Abwasseranschluß aufweisen, um das aus dem Sicherheitsventil austre-
tende Wasser ableiten zu können (siehe "Kalt-/Warmwasseranschluß")
- muß frostfrei sein. Andernfalls muß der Speicher bei Frostgefahr entleert werden.
Liegender Mehrzellenspeicher FMS 200l
80/60 - 10/45°C
bei 80/60 - 10/45°C kW - Ltr./h
Kaltwasser
Warmwasser
Zirkulation
Heizw. Vorlauf
Heizw. Rücklauf
Länge
Breite
Höher
200
Liter 200
bar/°C 10/110
bar/°C 10/95
mbar 100
N 5,0
L60
50/1225
R ¾
R ¾
R ¾
R ¾
R ¾
mm 1262
mm 660
mm 625
kg 83
