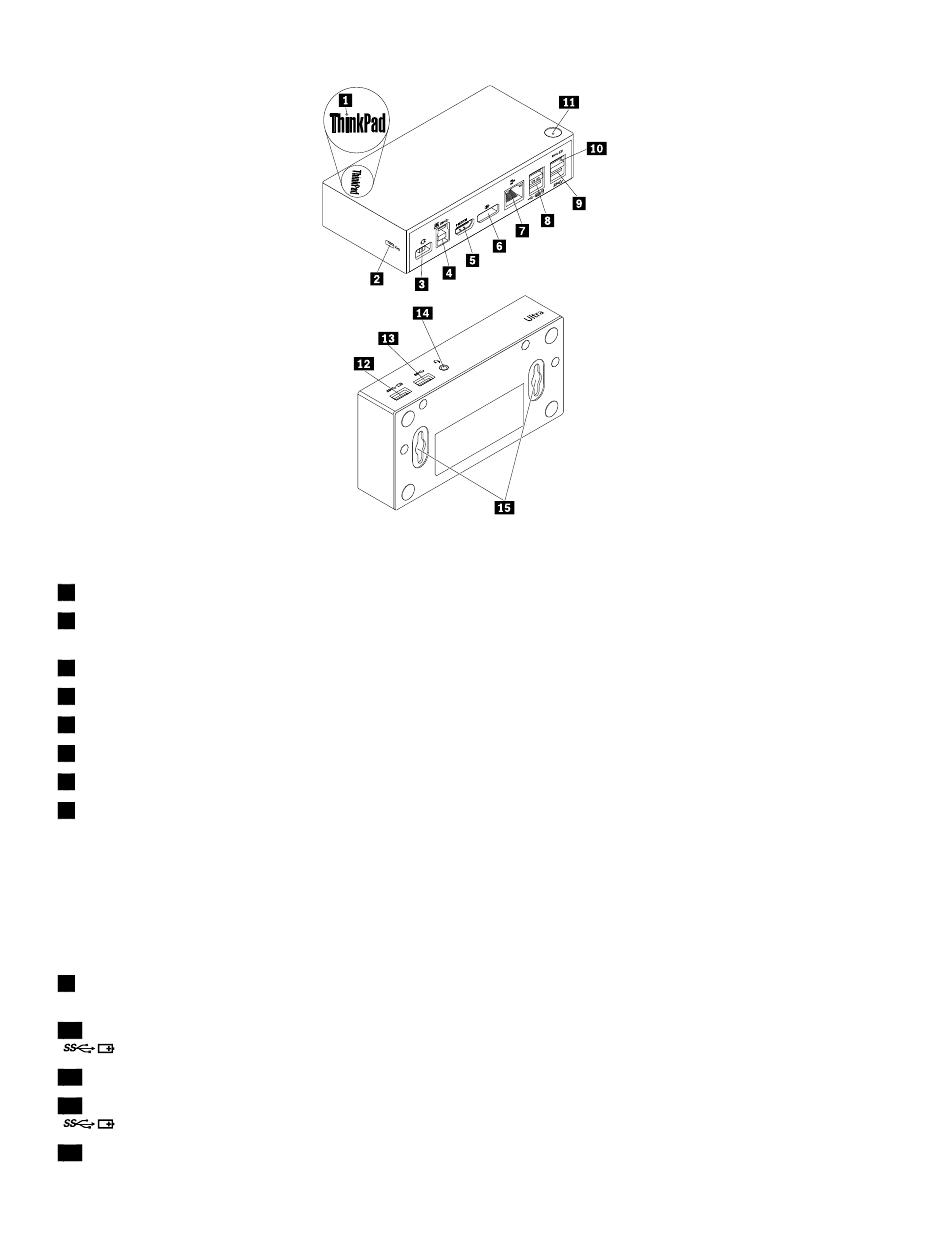

Figure 1. Présentation de la station d'accueil Ultra
1
Voyant d'alimentation et de connexion
2
Prise de sécurité
3
Connecteur d'alimentation
4
Connecteur USB 3.0 en amont
5
Connecteur de sortie HDMI
6
Connecteur de sortie DP
7
Connecteur Gigabit Ethernet
8
Connecteurs USB 2.0
9
Connecteur USB 3.0
10
Connecteur Always On USB 3.0
( )
11
Interrupteur d'alimentation
12
Connecteur Always On USB 3.0
( )
13
Connecteur USB 3.0
2
Guide d'utilisation
Indique si la station d'accueil Ultra est sous tension.
Permet de sécuriser la station d'accueil Ultra à l'aide d'un verrou de câble
de sécurité.
Permet de brancher le bloc d'alimentation.
Permet de brancher un ordinateur portable.
Permet de brancher un écran externe via un câble HDMI.
Permet de brancher un écran externe via un câble DP.
Permet de brancher un câble de réseau local (LAN).
Permet de brancher des périphériques USB 2.0 comme un clavier USB,
une souris USB, un haut-parleur USB ou une imprimante USB.
Remarques :
1. Il est recommandé de connecter une souris USB et un clavier USB
aux connecteurs.
2. Si vous utilisez un périphérique 3.0, il est recommandé de le connecter
à un connecteur USB 3.0 plutôt qu'à un connecteur 2.0 pour obtenir
une vitesse de transmission USB plus rapide.
Permet de brancher des périphériques USB 3.0 comme un scanner USB,
un haut-parleur USB ou une imprimante USB.
Permet de brancher les périphériques USB 3.0 et de charger certains
appareils numériques mobiles et smartphones.
Permet d'activer ou de désactiver la station d'accueil Ultra.
Permet de brancher les périphériques USB 3.0 et de charger certains
appareils numériques mobiles et smartphones.
Permet de brancher des périphériques USB 3.0 comme un scanner USB,
un haut-parleur USB ou une imprimante USB.
