Emplacement des éléments de contrôle
La figure suivante indique l'emplacement des commandes sur la station d'accueil Pro.

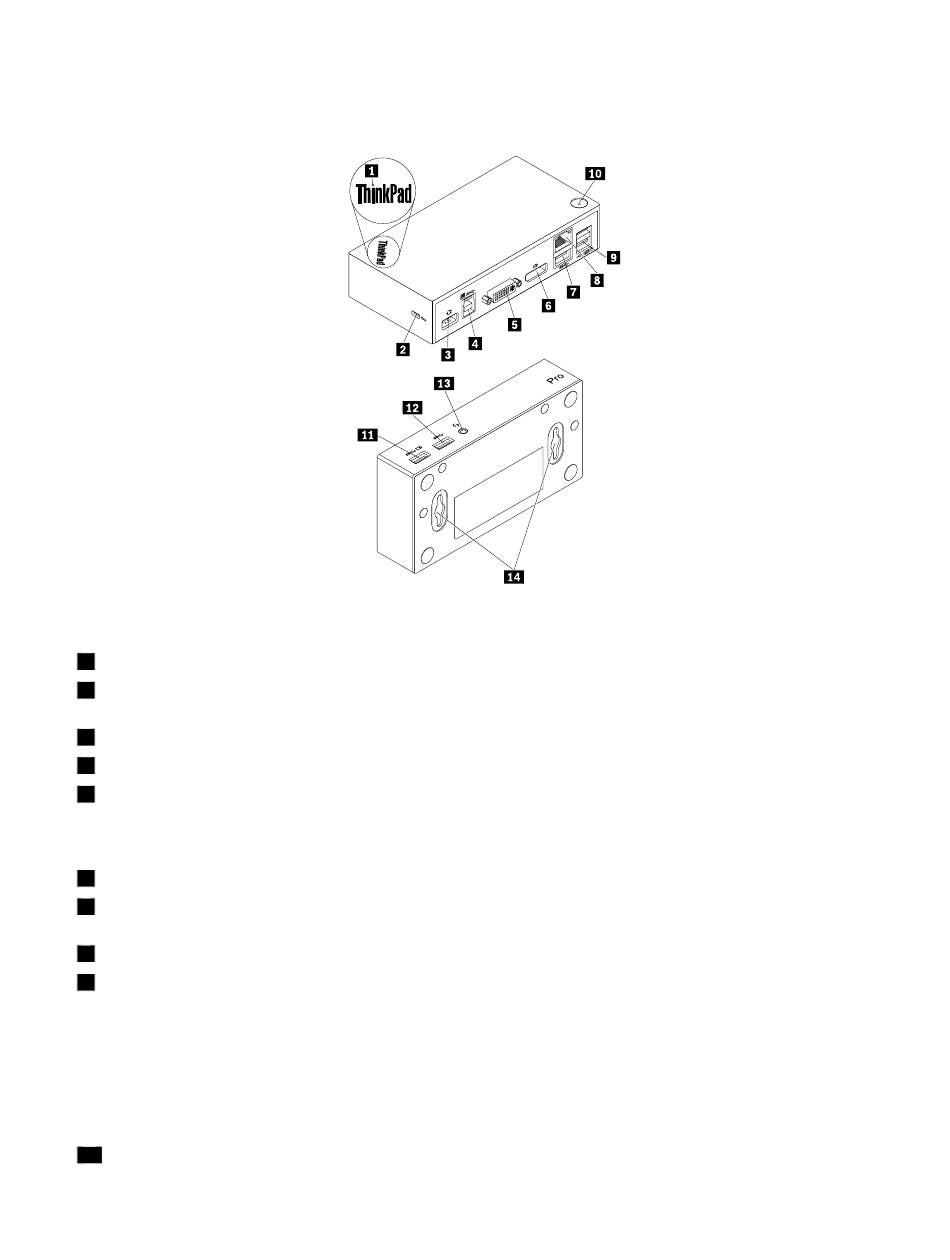

Figure 5. Présentation de la station d'accueil Pro
1
Voyant d'alimentation et de connexion
2
Prise de sécurité
3
Connecteur d'alimentation
4
Connecteur USB 3.0 en amont
5
Connecteur de sortie vidéo DVI-I
6
Connecteur de sortie DP
7
Connecteur USB 3.0
8
Connecteur Gigabit Ethernet
9
Connecteurs USB 2.0
10
Interrupteur d'alimentation
Indique si la station d'accueil Pro est sous tension.
Permet de sécuriser la station d'accueil Pro à l'aide d'un verrou de câble
de sécurité.
Permet de brancher le bloc d'alimentation.
Permet de brancher un ordinateur portable.
Permet de brancher un écran externe via un câble DVI. Vous pouvez
également brancher l'adaptateur DVI-I vers VGA au connecteur de sortie
vidéo DVI-I et brancher l'écran externe via un câble VGA à l'adaptateur
DVI-I vers VGA.
Permet de brancher un écran externe via un câble DP.
Permet de brancher des périphériques USB 3.0 comme un scanner USB,
un haut-parleur USB ou une imprimante USB.
Permet de brancher un câble de réseau local (LAN).
Permet de brancher des périphériques USB 2.0 comme un clavier USB,
une souris USB, un haut-parleur USB ou une imprimante USB.
Remarques :
1. Il est recommandé de connecter une souris USB et un clavier USB
aux connecteurs.
2. Si vous utilisez un périphérique 3.0, il est recommandé de le connecter
à un connecteur USB 3.0 plutôt qu'à un connecteur 2.0 pour obtenir
une vitesse de transmission USB plus rapide.
Permet d'activer ou de désactiver la station d'accueil Pro.
.
Chapitre 2
ThinkPad USB 3.0 Pro Dock
23
