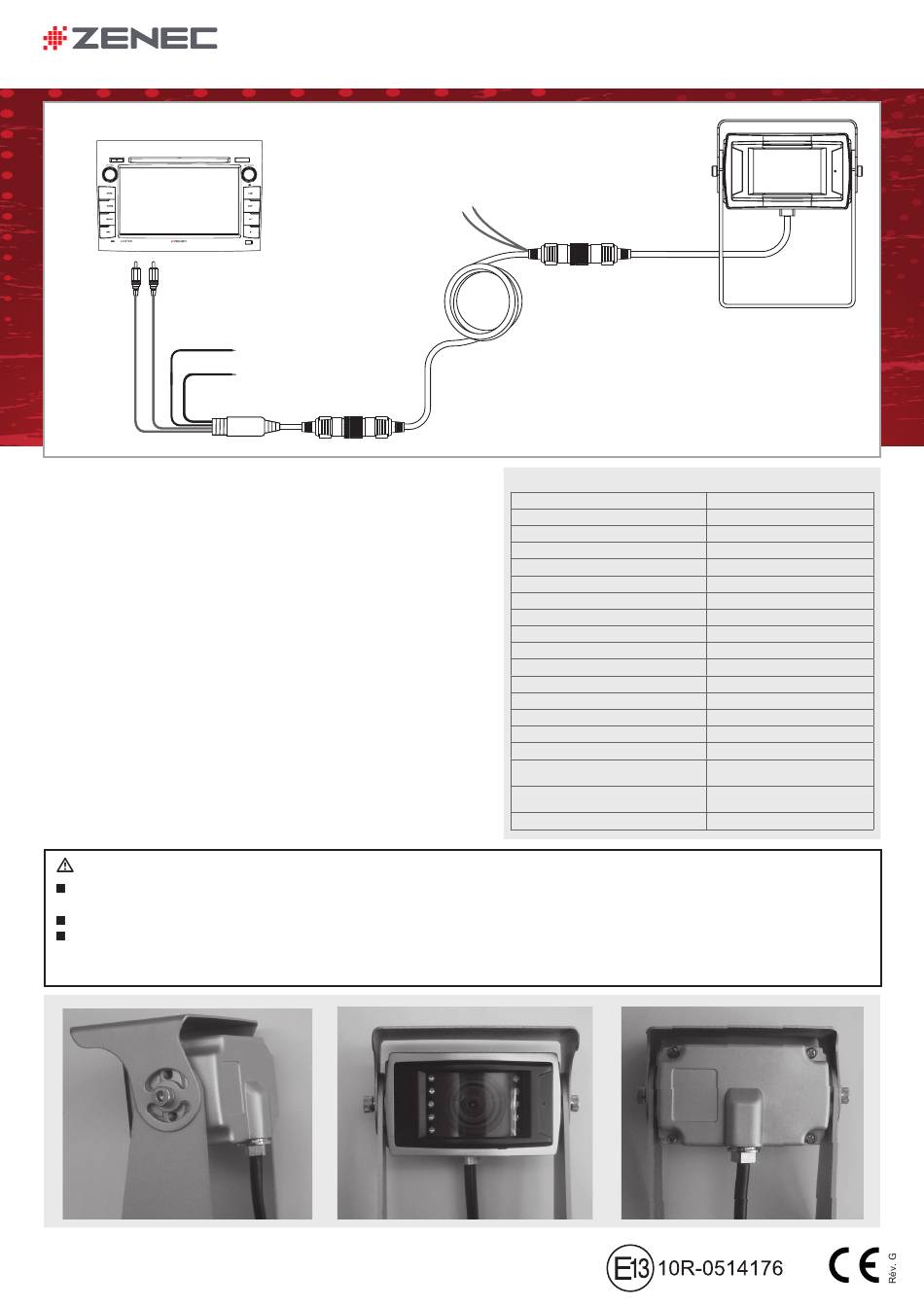

INSTRUCTIONS DE MONTAGE
Unité principale
Jaune : signal vidéo vers l'unité principale
Rouge : signal audio du microphone à l'unité
principale
PRINCIPALES CARACTÉRISTIQUES
• Caméra de recul compacte haute résolution
• Mode jour/nuit contrôlé par LDR avec 9 LED IR à vision nocturne
• Inversion d'image commutable par l'utilisateur (image miroir)
• Longueur du faisceau de câbles principal de 3 m avec système de
connecteur 6 broches - incl. Rallonge de 15 m
• Supports de montage pour une hauteur de montage de 38 mm ou
60 mm inclus dans le kit
• Boîtier en aluminium moulé sous pression avec peinture époxy
LA DESCRIPTION
Ce modèle de caméra de recul ZENEC a été développé pour être utilisé
sur les camping-cars, et avec remorques. L'utilisation de pièces et de
matériaux de haute qualité pour une meilleure résistance aux intempéries
et une meilleure longévité, ainsi que la construction intelligente selon la
classe de protection IP69K permettent un fonctionnement parfait dans les
véhicules mentionnés ci-dessus.
Le ZE-RVSC90 offre un grand angle de vision horizontal et peut être
utilisé en mode image inversée ou non inversée pour se conformer à une
grande variété de moniteurs RVC et d'unités principales.
Ce produit est compatible avec une grande variété de récepteurs A/V
2-DIN du marché secondaire et la gamme de produits ZENEC E>GO, y
compris les infotainers et naviceivers ZENEC 2-DIN.
MISE EN GARDE :
Suivant la dernière tendance en matière d'électronique automobile, les nouvelles voitures utilisent souvent une alimentation électrique
multiplexée pour les feux extérieurs, peu compatible avec l'imagerie/vidéo, car il provoque une distorsion considérable de l'image.
Utilisez exclusivement le câble de connexion fourni. Le modifier ou le remplacer annulera votre garantie.
La caméra est 100 % étanche à l'eau et à la poussière et a été testée selon la norme internationale IP69K. Cependant, le nettoyage de
votre véhicule avec un nettoyeur haute pression, peut endommager les joints du carter. Gardez une distance d'au moins un mètre entre
la buse d'eau et le boîtier de la caméra.
ZENEC by ACR AG ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Suisse
Représentant légal UE : ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Allemagne
www.zenec.com
Rouge: CAMÉRA PWR (+12V)
Noire: GND
Connectez les extrémités
dénudées des deux fils verts
pour une image inversée.
Connecteur 6 PINS
15 m
Spécifications techniques
Dispositif d'image :
Distance focale de l'objectif :
Système de télévision :
Angles de vue :
Résolution native du capteur :
Résolution de sortie vidéo :
Rapport signal sur bruit :
Sensibilité à la lumière :
Sortie vidéo :
Balance des blancs :
Contrôle de gain :
Système de synchronisation :
Alimentation :
Consommation de courant :
Indice de protection IP :
Température de fonctionnement :
Dimensions avec support court
(HxLxP) :
Dimensions avec support long
(HxLxP) :
Poids :
ZE-RVSC90
ZE-RVSC90
CAMÉRA DE RECUL
CAMÉRA DE RECUL
ZE-RVSC90
3 m
capteur CCD Sharp ⅓" / 8,5 mm
f2.3
NTSC / 60 Hz
150°(D) x 105°(H) x 80°(V)
811 (H) x 507 (V) pixels
> 600 lignes TV
> 51 dB
0.3 Lux (IR activé)
1,0 Vp-p, 75 ohms
Automatique
Automatique
Automatique
DC 12 V (10 V - 16 V)
130mA (DC12V) / ≤ 1.5W
IP69K
-20°C~+70°C, RH 95% max.
74 x 85 x 65 mm
101 x 85 x 65 mm
333 g
