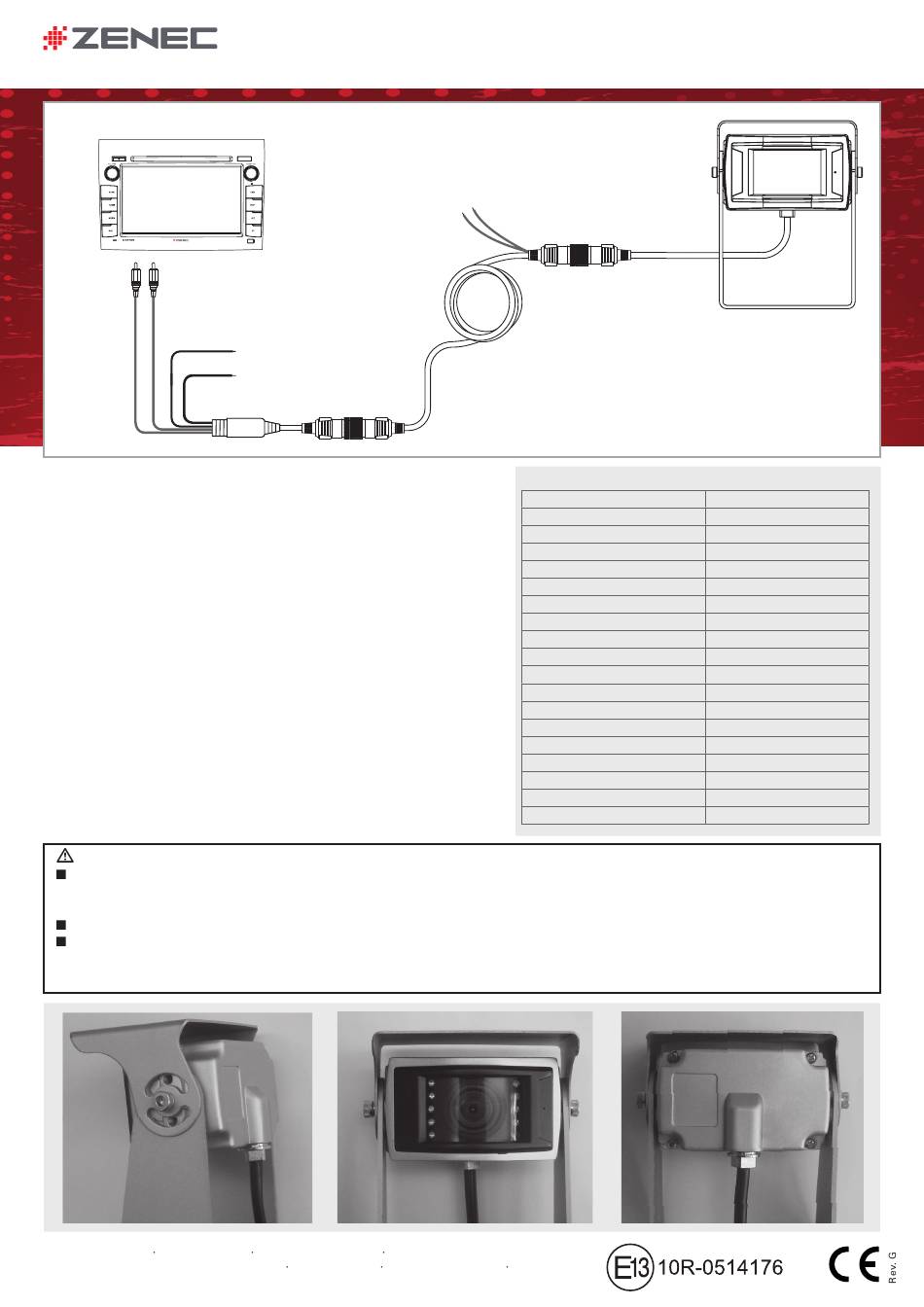

MONTAGEANLEITUNG
Head Unit
Gelb: Video Signal zur Head Unit
Rot: Audio Signal vom Mikro zur Head Unit
HAUPTMERKMALE
• Kompakte, hochauflösende Rückfahrkamera
• LDR gesteuerter Tag / Nacht Modus mit 9 Nachtsicht IR-LED's
• Videosignal umstellbar für Bildinversion (Spiegelbild)
• 3 m Hauptverbindungskabel mit 6PIN Stecker System – inkl. 15 m
Verlängerungskabel
• Montagebügel für 38 mm oder 60 mm Montageabstand im Set
enthalten
• Pulverbeschichtetes Gehäuse aus Aluminium Druckguss
BESCHREIBUNG:
Diese ZENEC Rückfahrkamera wurde spezifisch für den Einsatz in Rei-
semobilen, Campingbussen und Anhängern entwickelt. Die Verwendung
von hochwertigen Materialien für hohe Wetterbeständigkeit und lange Le-
bensdauer, als auch die clevere Konstruktion nach Schutzklasse IP69K er-
möglichen einen optimalen Betrieb in den oben genannten Zielfahrzeugen.
Die ZE-RVSC90 bietet ein grosses horizontales Sichtfeld und kann durch
Bildinversion bzw. Normalbetrieb mit einer grossen Auswahl von Rückfahr-
monitoren und Steuergeräten kombiniert werden.
Dieses Produkt ist kompatibel mit einer großen Auswahl an 2-DIN A/V
Gerätemodellen des Nachrüstmarkts und der ZENEC E>GO Produktlinie
mitsamt den ZENEC 2-DIN Infotainern und Naviceivern.
BITTE BEACHTEN:
Fahrzeuge neueren Datums verwenden zur Stromversorgung der Fahrzeugaussenbeleuchtung eine über PWM Taktung
generierte (pulsierende) Spannung, welche für Bildsensor/Videoelektronik ungeeignet ist, bzw. Funktions- oder Bildstörungen
zur Folge hat.
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
Die Kamera ist nach der DIN EN Schutzklasse IP69K zu 100% vor dem Eindringen von Schmutz- und Salzwasser geschützt.
Sollte die Kamera jedoch Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden, könnten die Dichtungen
beschädigt werden und Wasser eindringen. Es ist daher ein Abstand von mind. 100 cm von der Strahldüse einzuhalten.
ZENEC by ACR AG Bohrturmweg 1 CH-5330 Bad Zurzach Schweiz
Gesetzlicher Vertreter EU: ACR S & V GmbH Industriestr. 35 D-79787 Lauchringen Deutschland
www.zenec.com
Rot: CAMERA PWR (+12V)
Schwarz: GND
Verbinden Sie die Drahtendstücke
der beiden grünen Drähte für
invertiertes Bild.
6 PIN Connector
15 m
Technische Spezifi kationen
Kamerasystem:
Brennweite Linse:
TV System:
Betrachtungswinkel:
Native Sensor Aufl ösung:
Aufl ösung Ausgangssignal:
Signal/Rauschabstand:
Lichtempfi ndlichkeit:
Video Ausgang:
Weißabgleich:
Helligkeitsabgleich:
Synchronisation:
Spannungsversorgung:
Stromverbrauch:
Schutzklasse:
Betriebstemperatur:
Dimensionen – Bügel kurz (HxBxT): 74 x 85 x 65 mm
Dimensionen – Bügel lang (HxBxT): 101 x 85 x 65 mm
Gewicht:
ZE-RVSC90
ZE-RVSC90
RÜCKFAHRKAMERA
RÜCKFAHRKAMERA
ZE-RVSC90
3 m
⅓" / 8.5 mm Sharp CCD Sensor
f2.3
NTSC / 60 Hz
150°(D) x 105°(H) x 80°(V)
811 (H) x 507 (V) Pixel
> 600 TV Linien
> 51 dB
0.3 Lux (IR ein)
1,0 Vp-p, 75 Ohm
Automatisch
Automatisch
Automatisch
DC 12 V (10 V - 16 V)
130mA (DC12V) / ≤ 1.5W
IP69K
-20°C~+70°C, RH 95% MAX.
333 g
