INSTALLATION

4.1

Mesures d'installation

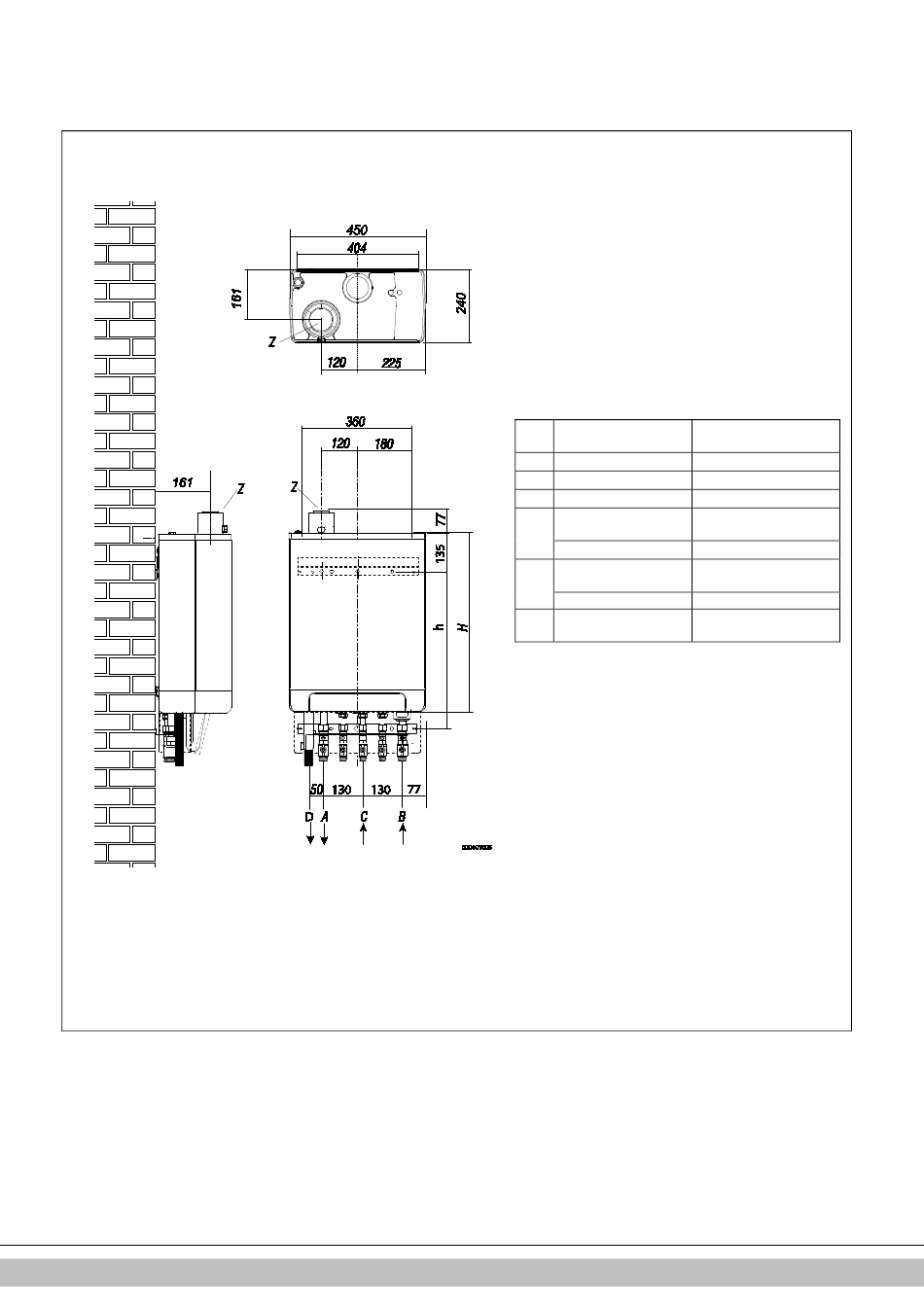

Unité à tuyaux connectés vers le sol :
ROTEX Heating Systems GmbH
Unité + chaise de montage
A =
Alimentation de
chauffage
B =
Retour de chauffage
C =
Gaz
D =
Sortie de condensation
h =
517 mm
637 mm
H =
590 mm
710 mm
Z =
Sortie de gaz de
combustion/entrée d'air
G ¾" (ext)
G ¾" (ext)
G ½" (int)
Ø dn25 (flexible)
RHOB12AAV1H &
RHOB18AAV1H
RHOB42AAV1H
RHOB12AAV1H &
RHOB18AAV1H
RHOB42AAV1H
Ø 60/100 (concentrique)
