7. Démonter la vis près du canon de la charnière (voir gure) et la remonter dans le trou à côté en
position de miroir.
dévisser
ASSEMBLÉE DES PORTES
FR

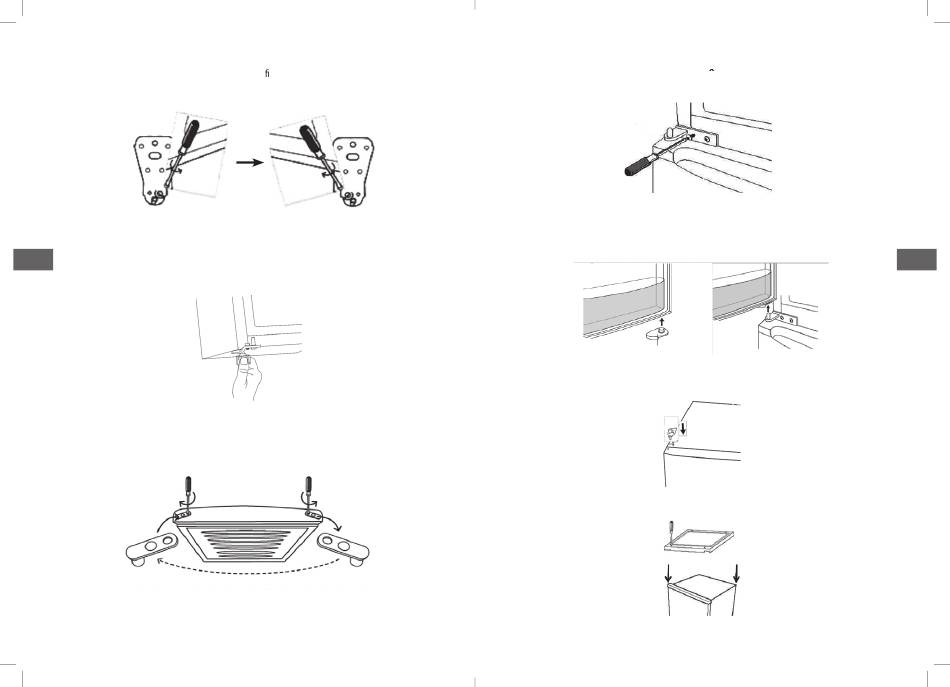

1. Fixer la charnière inférieure à gauche du réfrigérateur puis revisser le pied avant.
2. Enlever la butée de la porte du compartiment réfrigérateur et la remettre sur le côté opposé.
Reposer la porte en alignant le trou inférieur au canon de la charnière, veiller à ce que son
alignement soit parfait par rapport au corps du congélateur.
visser
reposer
14
visser
dévisser
enlever
3. Placez la charnière intermédiaire sur le coté gauche en insérant son pistolet dans Placez la charnière intermédiaire sur le coté gauche en insérant son pistolet dans
le trou de la porte, puis la fixer fermement.
4. Enlever la butée de la porte du compartiment réfrigérateur et la remettre au côté opposé.
Reposer la porte en alignant le trou inférieur au canon de la charnière intermédiaire, veiller à son
alignement soit parfait par rapport au corps du réfrigérateur.
Butée de la porte de gauche
5.
Placer la charnière supérieure en insérant le canon dans le trou supérieur de la porte,
puis la fixer fermement.
6.
Reposer et fixer le plateau supérieur. Remettre les bouchons cache trous.
