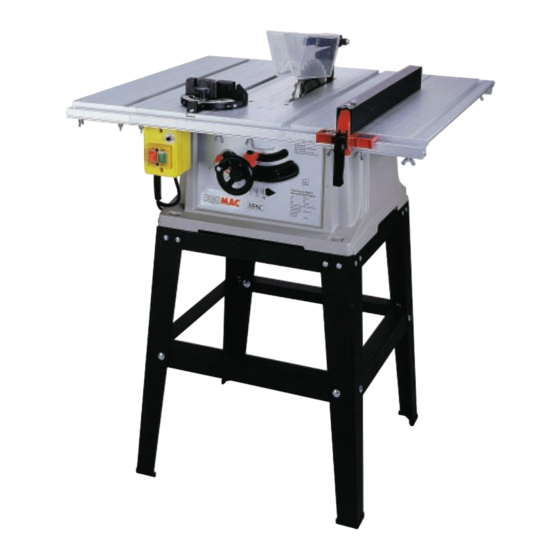

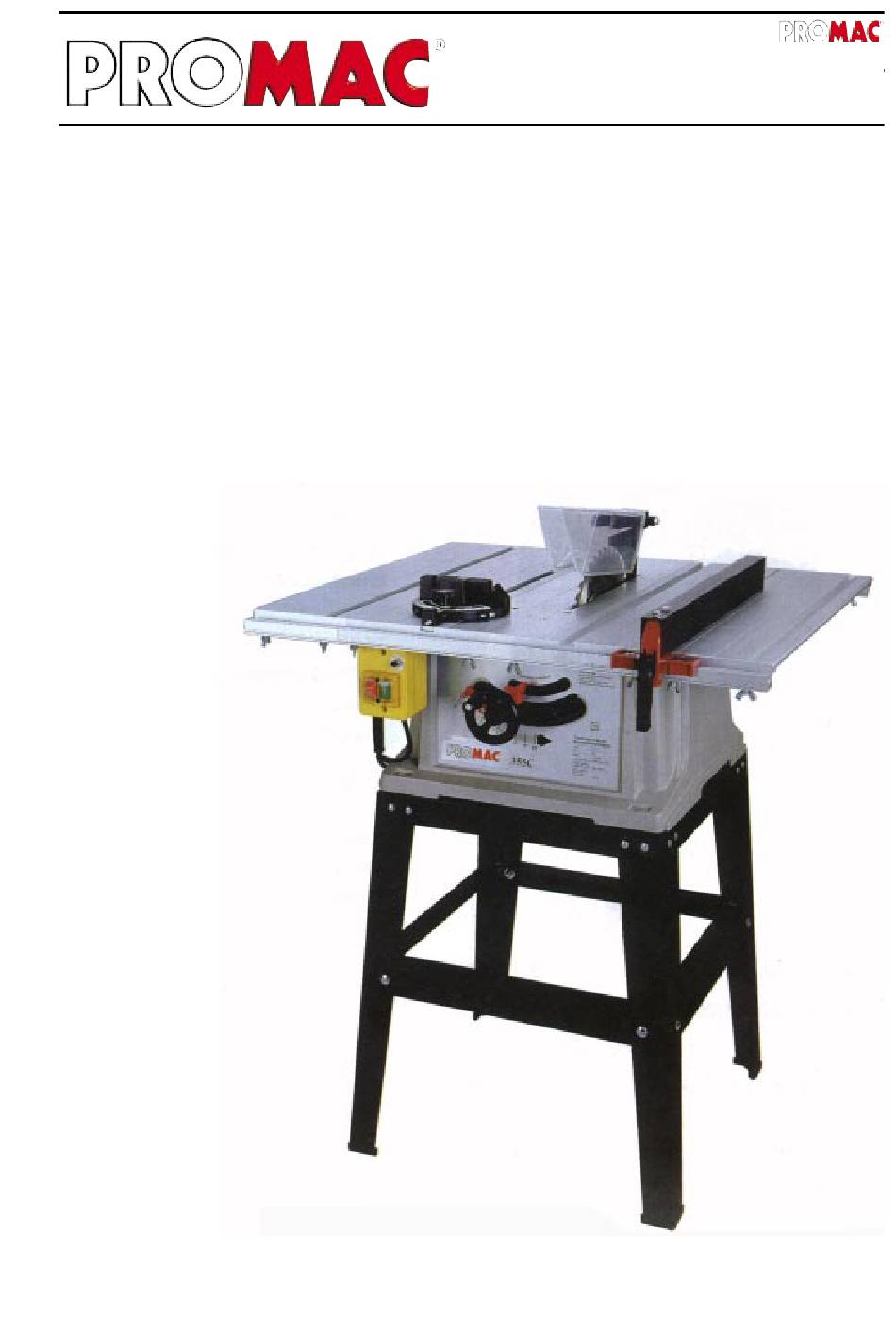

Cette machine répond aux Directives européennes des machines 89/392/EWG et 91/368EWG.
Mode d'emploi
Scie table
Modèle
355C
355C
BD205F
2001.07
1

Publicité

Table des Matières
loading

Manuels Connexes pour Promac 355C

Sommaire des Matières pour Promac 355C

  • Page 1 355C BD205F 2001.07 Mode d'emploi Scie table Modèle 355C Table des matières 2 - 4 Genérales de sécurité 5 - 6 Caractéristiques techniques, description de la machine Instructions de montage Guide de delignage Fixation de la scie 10 - 17 Utilisations et réglages...

  • Page 2: Genérales De Sécurité

    GENÉRALES DE SÉCURITÉ 355C Attention! La non observation des présentes instructions peut conduire à de graves accidents. Cette machine présente, comme toutes les autres, certains risques d’utilisation et de conduite, typiques aux machines-outils. Si l’on reste attentif dans sa conduite ou qu’on la manipule convenablement on diminue notablement les risques éventuels.

  • Page 3: Instructions De Sécurité Du Travail

    (par. ex.: protection des oreilles). Branchement électrique 1. La machine Modèle 355C est livrée avec câble d’alimentation et prise, 230V, 50Hz. 2. Les fusibles doivent être d’au moins 10A.

  • Page 4: Conseils D'hygiene Et De Securite

    CONSEILS D’HYGIENE ET DE SECURITE 355C Aux termes de la Loi sur l’Hygiène et la sécurité du travail de 1974, il incombe aux personnes chargées d’installer cette machine aux fins d’utilisation professionnelle de s’assurer, dans toute la mesure du possible, que son mode d’installation n’influe en rien sur la sécurité...

  • Page 5: Caracteristiques De La Machine

    CARACTERISTIQUES TECHNICES 355C Tension nominale : ......220-240V c.a. Puissance nominale : ....... 1 400 W Vitesse à vide : ........ 4 800 tr/mn Arbre : ..........15,9 mm Diamètre de lame : ......254 mm Hauteur de coupe maxi à 90° : ..76 mm Hauteur de coupe maxi à...

  • Page 6: Caracteristiques Technices

    CARACTERISTIQUES TECHNICES 355C Protéction lame avec couteau diviseur Verrous de guide de délignage auto-centrés Table en aluminium moulé sous pression constitue Guide de tronçonnage à butées réglables à 90 et 45° droite et gauche Trous pour la montage Carcasse robuste Réglages d’inclinaison et de...
  • Page 7 INSTRUCTIONS DE MONTAGE 355C MONTAGE DE LA POIGNEE SUR LE VOLANT DE REGLAGE DE HAUTEUR DE LA LAME 1. Positionnez tout d’abord l’écrou (A de la Fig. 2) du bouton de réglage rapide. Il devra y avoir un millimètre entre le bouton de réglage rapide (B) et l’écrou.
  • Page 8 GUIDE DE DELIGNAGE 355C Le guide de délignage est livré complètement assemblé et est utilisé habituellement du côté droit de la table. Pour monter le guide de délignage sur la table, procédez comme suit : 1. Abaissez l’extrémité avant du guide de délignage, de manière à...

  • Page 9: Fixation De La Scie A Un Etabli Ou Un Support En Bois

    FIXATION DE LA SCIE A UN ETABLI OU UN SUPPORT EN BOIS 355C La scie DOIT être solidement fixée à un établi ou un support robuste, à l’aide de ses quatre trous de fixation, dont deux sont illustrés en (A) sur la Fig. 9.

  • Page 10: Utilisation Des Commandes Et Des Reglages

    UTILISATION DES COMMANDES ET DES REGLAGES 355C MISE EN MARCHE ET ARRET DE LA SCIE L’interrupteur (illustré sur la Fig. 12) est situé à l’avant gauche du caisson. Pour mettre la scie en marche, appuyez sur le bouton „I“. Pour l’arrêter, appuyez sur le bouton „O“.

  • Page 11: Reglage Des Butees A 90 Et A 45 Degres

    REGLAGE DES BUTEES A 90 ET A 45 DEGRES 355C Votre scie est équipée de butées permettant de positionner la lame rapidement et avec précision à 90 et à 45 degrés par rapport à la table. Pour régler les butées, procédez de la manière suivante : 1.

  • Page 12: Utilisation Et Reglage Du Guide De Delignage

    UTILISATION ET REGLAGE DU GUIDE DE DELIGNAGE 355C 1. Pour déplacer le guide de délignage (A de la Fig. 20) le long de la table, relevez le levier de blocage du guide (B), faites coulisser le guide jusqu’à l’emplacement désiré de la table et rabattez le levier de blocage du guide (B), pour bloquer ce dernier en position.
  • Page 13 REGLAGE DE LA DISTANCE ENTRE 355C LE COUTEAU DIVISEUR ET LA LAME La distance correcte entre le couteau diviseur (A) et la lame (B), illustrée sur la Fig. 24, est de 2 à 3 mm. Si un réglage s’impose, desserrez les deux vis (C de la Fig.

  • Page 14: Utilisation

    UTILISATION 355C Les opérations de sciage courantes comprennent le délignage et le tronçonnage, et quelques autres opérations standard de type fondamental. Comme sur tous les outils mécaniques, l’utilisation de la scie entraîne un certain niveau de risque. L’utilisation de l’outil avec le respect et les précautions exigées par les mesures de sécurité...
  • Page 15 UTILISATION 355C DELIGNAGE Le délignage est l’opération consistant à effectuer une coupe longitudinale dans une planche, comme illustré sur la Fig. 29. Le guide de délignage (A) permet de positionner et de guider la pièce. Un des bords de la pièce appuie contre le guide de délignage et la surface...
  • Page 16 UTILISATION 355C UTILISATION D’UN PAREMENT DE BOIS AUXILIAIRE SUR LE GUIDE DE DELIGNAGE Pour exécuter certaines opérations spéciales, vous devrez ajouter un parement de bois (A de la Fig. 29) d’un des côtés ou des deux côtés du guide de délignage, conformément à...
  • Page 17 UTILISATION 355C FABRICATION D’UN POUSSOIR Lors du délignage de pièces de moins de 100 mm de large, utilisez un poussoir pour terminer l’avance. Vous pouvez le fabriquer facilement dans une chute, à partir du modèle illustré sur la Fig. 31.

  • Page 18: Pieces De Rechange

    PIECES DE RECHANGE 355C...
  • Page 19 PIECES DE RECHANGE 355C...
  • Page 20 PIECES DE RECHANGE 355C 65.PM 355265 Schraube/ Vis 1. PM 355001 Tisch Mitte / Table gauche millieu 66.PM 355066 Platte/ Plate 2. PM 355002 Tisch links / Table droite 67.PM 466067 Platte/ Plate 3. PM 466003 Schraube/ Vis ¼“ 68.PM 355068 Scheibe/ Rondelle 4.

  • Page 21: Zubehör Accessoires

    PIECES DE RECHANGE 355C 221. PM 466121 Halter/ Porteur Zubehör Accessoires 222. Kabelklemme/ Serrage PM 355223 Schraube/ Vis M5 73.PM 466073 Schlüssel/ Clé 224. PM 355224 Scheibe/ Rondelle 74.PM466074 Schlüssel/ Clé 75.PM 355075 Schlüssel/ Clé 301. PM 355301 Gummi/ Caoutchouc 106.PM 466073...
