Affûteuse pour Forets
JDG-0332
France
TOOL FRANCE SARL
9 Rue des Pyrénées,
91090 LISSES, France
www.promac.fr

Publicité

Table des Matières
loading

Sommaire des Matières pour Promac JDG-0332

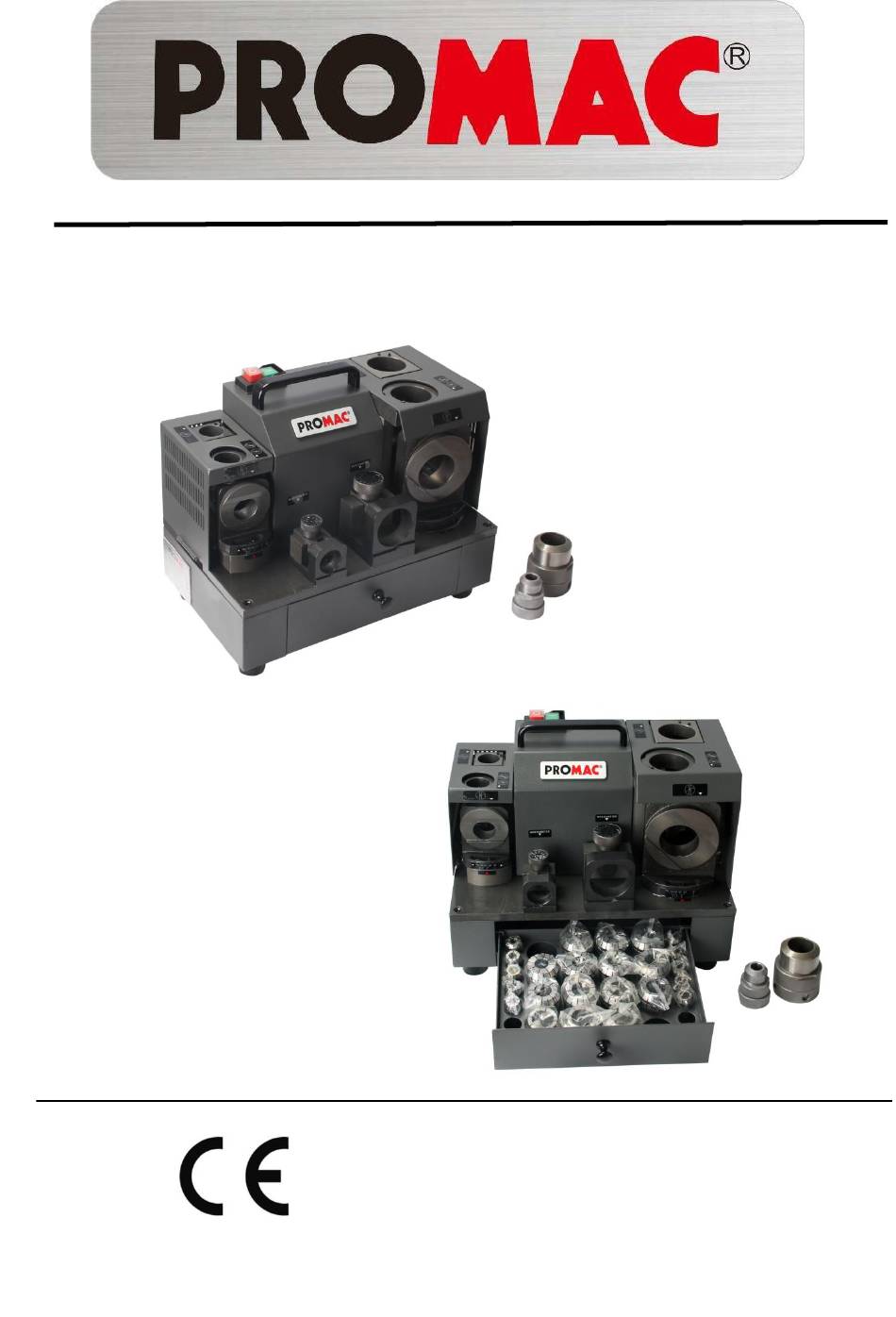

  • Page 1 Affûteuse pour Forets JDG-0332 France TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
  • Page 2 D é c l a r a t i o n d e C o n f o r m i t é C E Product / Produkt / Produit: Oscillating edge sander / Oszillierende Kantenschleifmaschine / Ponceuse de bord oscillante JDG-0332 Brand / Marke / Marque: PROMAC...
  • Page 3: Table Des Matières

    Ce Manuel, mis à disposition par Tool France, est destiné à vous guider dans les procédures pour un fonctionnement sécurisé et une maintenance adaptée de l’Affûteuse pour Forets Modèle JDG-0332 de PROMAC. Ce Manuel comporte les consignes relatives à la sécurité, les procédures générales de fonctionnement, les instructions relatives à la maintenance et la nomenclature des pièces.
  • Page 4: Consignes Importantes Relatives À La Sécurité

    spécialement conçus pour filtrer particules microscopiques. 3.0 CONSIGNES IMPORTANTES 10. Ne pas faire fonctionner la machine si vous êtes fatigué, RELATIVES A LA SECURITE sous l’emprise de drogues, d’alcool ou de médicaments. LIRE ATTENTIVEMENT TOUTES LES CONSIGNES AVANT 11. Assurez-vous que l’interrupteur est sur OFF avant de D’UTILISER LA MACHINE.
  • Page 5 27. Entretenez les outils avec soin. Les outils doivent être bien 29. Ne jamais laisser tourner la machine sans surveillance. affûtés et rester propres pour en tirer le meilleur Arrêtez la machine et vérifiez qu’elle est à l’arrêt complet rendement, en toute sécurité. Respectez les instructions avant de quitter votre poste de travail.
  • Page 6: Spécifications

    Les spécifications de ce Manuel étaient d’actualité au moment de sa publication, mais du fait de sa politique d’amélioration continue, TOOL France /PROMAC se réserve le droit de modifier à tout moment les spécifications, sans notification préalable et sans encourir...
  • Page 7: Description De La Machine

    5.0 Description de la machine           Interrupteur Tiroir de rangement pour pinces Logement affûtage dépouille A Pince Mandrin porte-foret A Molette de réglage B Logement correction de lèvre A Réglage de l’angle de pointe B Logement angle de pointe A Logement angle de pointe B Réglage de l’angle de pointe A...
  • Page 8: Fonctionnement

    Bague graduée 6.0 Fonctionnement La pointe du foret est en butée 6.1. Mise en place du foret dans le mandrin porte-foret *Veuillez suivre les étapes 6.1.1 et 6.1.2 pour mettre en place le foret dans le mandrin porte-foret (sans serrage) 6.1.1.
  • Page 9: Nettoyage Et Maintenance

    Exemple d’affûtage Exemple d’affûtage (B) Goupille A) Desserrer la vis, tourner la goupille (B) et bloquer la vis (les non-professionnels sont limités à la pratique de cette étape) L’angle de pointe peut être ajusté entre 95° et 135° 6.4. Affûtage de l’angle de dépouille Placer l’ensemble porte-foret et foret dans le logement d’affûtage de l’angle de dépouille.
  • Page 10 8.2.5. Mettre en place la meule neuve. 8.2.6. Positionner la meule sur l’axe du moteur et serrer la vis et le carter de la meule pour terminer. Remarque : l’axe principal du moteur est très précis. Une mauvaise manipulation peut occasionner des détériorations et donc impacter la position de la meule.
  • Page 11: Pièces De Rechange

    9.0 PIECES DE RECHANGE JDG-0332 Vue éclatée -1...
  • Page 12 JDG-0332 Nomenclature de la vue éclatée -1 N° Réf. Rep. Description Dimensions Qté. 1--------- JDG0332-101 ......Embase de l’ensemble capot ..............1 2--------- GB70108-0516 ...... BOULON HEX. À 6 PANS CREUX ......M5x16 ......6 3--------- GB96102-06......RONDELLE PLATE (GRAND MODÈLE) ..... 6 ........2 4--------- GB9387-06......
  • Page 13 58 ------- GB9387-05......RONDELLE ÉLASTIQUE .......... 5 ........2 59 ------- GB70108-0525 ...... BOULON HEX. À 6 PANS CREUX ......M5x25 ......2 60 ------- GB8007-0508 ......VIS DE REGLAGE HEX. AVEC POINTE CONIQUE ..M5x8 ......3 61 ------- JDG0332-161 ......Axe aluminium Gauche ................62 ------- JDG0332-162 ......
  • Page 14 JDG-0332 Vue éclatée -2 JDG-0332 Nomenclature de la vue éclatée -2 N° Réf. Rep. Description Dimensions Qté. 1 ..JDG0332-201 ......Vis de réglage d’outil ................1 2 ..JDG0332-202 ......Bloc latéral du siège de réglage d’outil ............. 1 3 ..
  • Page 15 JDG-0332 Vue éclatée -3 JDG-0332 Nomenclature de la vue éclatée -3 N° Réf. Rep. Description Dimensions Qté. 1 ..JDG0332-207 ......Mandrin ....................1 2 ..JDG0332-208 ......Verrouillage mandrin................1 3 ..DGBB6802RS ......Palier ..............6802 ......2...
  • Page 16 JDG-0332 Vue éclatée -4 JDG-0332 Nomenclature de la vue éclatée -4 N° Réf. Rep. Description Dimensions Qté. 1 ..JDG0332-211 ......Manchon excentrique ................1 2 ..DGBB6807RS ......Palier ..............6807RS ......2 3 ..GB879100-0412 ....GOUPILLE ÉLASTIQUE ........... 4x12......1...
  • Page 17 JDG-0332 Vue éclatée -5 JDG-0332 Nomenclature de la vue éclatée -5 N° Réf. Rep. Description Dimensions Qté. 1 ..JDG0332-215 ......Vis de réglage d’outil ................1 2 ..JDG0332-216 ......Bloc latéral du siège de réglage d’outil ............1 3 ..
  • Page 18 JDG-0332 Vue éclatée -6 JDG-0332 Nomenclature de la vue éclatée -6 N° Réf. Rep. Description Dimensions Qté. 1 ..JDG0332-221 ......Mandrin ....................1 2 ..JDG0332-222 ......Verrouillage mandrin................1 3 ..DGBB6807RS ......Palier ..............6807RS ......2...
  • Page 19 JDG-0332 Vue éclatée -7 JDG-0332 Nomenclature de la vue éclatée -7 N° Réf. Rep. Description Dimensions Qté. 1 ..JDG0332-225 ......Support d’affûtage ................... 1 2 ..GB879100-0412 ....GOUPILLE ÉLASTIQUE ........... 4x12......1 3 ..DGBB6812RS ......Palier ..............6812RS ......2...
  • Page 20 JDG-0332 Vue éclatée -8 JDG-0332 Nomenclature de la vue éclatée -8 N° Réf. Rep. Description Dimensions Qté. 1 ..GB70215-0408 ...... Vis à 6 pans creux ..........M4x8 ......2 2 ..GB9502-04......RONDELLE PLATE ..........4 ........2 3 ..JDG0332-303 ......Carter de meule ..................1 4 ..
  • Page 21 JDG-0332 Vue éclatée -9 JDG-0332 Nomenclature de la vue éclatée -9 N° Réf. Rep. Description Dimensions Qté. 1 ..JDG0332-307 ......Poignée du tiroir ..................1 2 ..JDG0332-308 ......Tiroir de rangement ................. 1 3 ..JDG0332-309 ......Patin ......................4 4 ..
  • Page 22 JDG-0332 Vue éclatée -10 JDG-0332 Nomenclature de la vue éclatée -10 N° Réf. Rep. Description Dimensions Qté. 1 ..JDG0332-316 ......Poignée ....................1 2 ..JDG0332-317 ......Interrupteur ..................... 1 3 ..GB9502-04......RONDELLE PLATE ..........4 ........2 4 ..
  • Page 23: Schéma De Branchement

    10.0 Schéma de branchement JDG-0332……………….1~230V, PE, 50Hz...
  • Page 24: Protection De L'environnement

    GB - ENGLISH Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union.
  • Page 25: Garantie

    Les CG peuvent être envoyées sur demande par poste ou par e-mail. TOOL FRANCE SARL se réserve le droit d'effectuer des changements sur le produit et les accessoires à tout moment. TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
