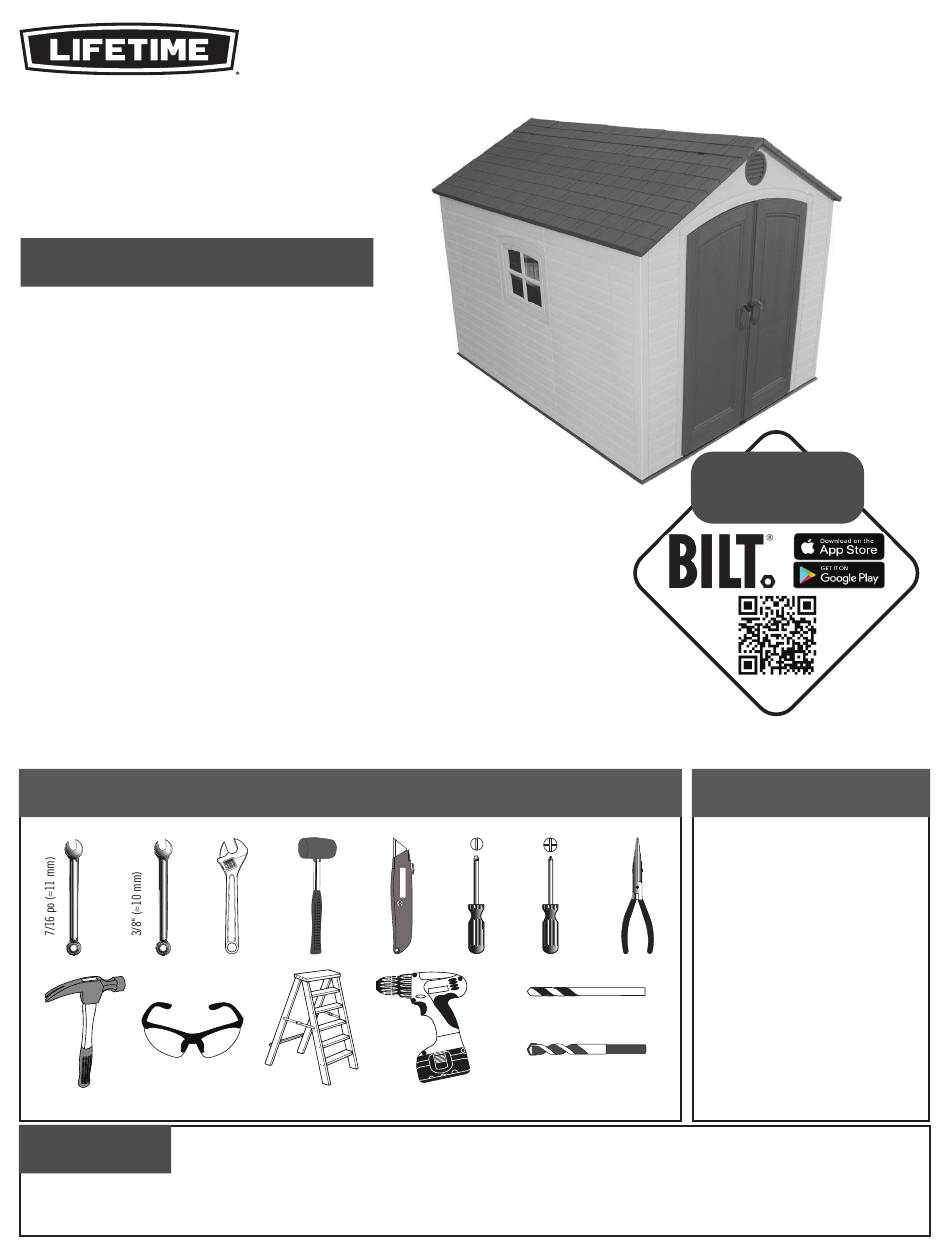

Lifetime 6405 Instructions D'assemblage

Masquer les pouces Voir aussi pour 6405:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
8' x 10'
STORAGE SHED
MODEL #60091
MODEL 6405
BEFORE ASSEMBLY:
• Assemble on a level surface
• 3 adults recommended for setup
• Videos and help guides available. Scan the code
below to see how it all comes together.
Importado por:
LPI de México S. de R. L. de C.V.
Decada # 5005
Parque Industrial Milenium
Apodaca, N.L. México C.P. 66600
RFC: LME070821UG6
Teléfono: +52 (81) 8145 0650
NINGUNA GARANTÍA OFRECIDA POR EL FABRICANTE ES VÁLIDA EN MÉXICO
FOR DOMESTIC USE ONLY!
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
TOOLS REQUIRED
QUESTIONS?
CONTACT LIFETIME CUSTOMER SERVICE:
Call: 1-800-225-3865
7:00 am–5:00 pm (M–F) MST
and 9:00 am–1:00 pm (Sat) MST
Live Chat: www.lifetime.com/customerservice
(click on "LIVE CHAT" tab)
For Customer Service in mainland Europe:
E-mail: cs@lifetimeproducts.eu
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
SCAN THE
5/16" (≈8 mm) Wood Drill Bit
5/16" (≈8 mm) Masonry Drill Bit
MODEL# AND PRODUCT ID
Model Number: 6405
Product ID:
WATCH
3D ANIMATION
OF THE FULL ASSEMBLY
OR SEARCH
CODE
1217518
TABLE OF CONTENTS
Icon Legend...............................4
Warnings & Notices.....................5
Platform Construction.................6
Truss Assembly.........................11
Gable Assembly........................16
Door Assembly..........................21
Floor Assembly.........................30
Wall Assembly...........................33
Parts Identifi er..........................39
Shelving Installation.................43
Door & Gable Installation...........48
Roof Assembly..........................52
Window Pane Installation...........63
Pegboard Strip Installation.........66
Door Alignment........................69
Shed Anchoring........................71
Cleaning & Care........................75
Registration...........................76
Warranty..............................77
(you will need both when contacting us)
