Technique de régulation

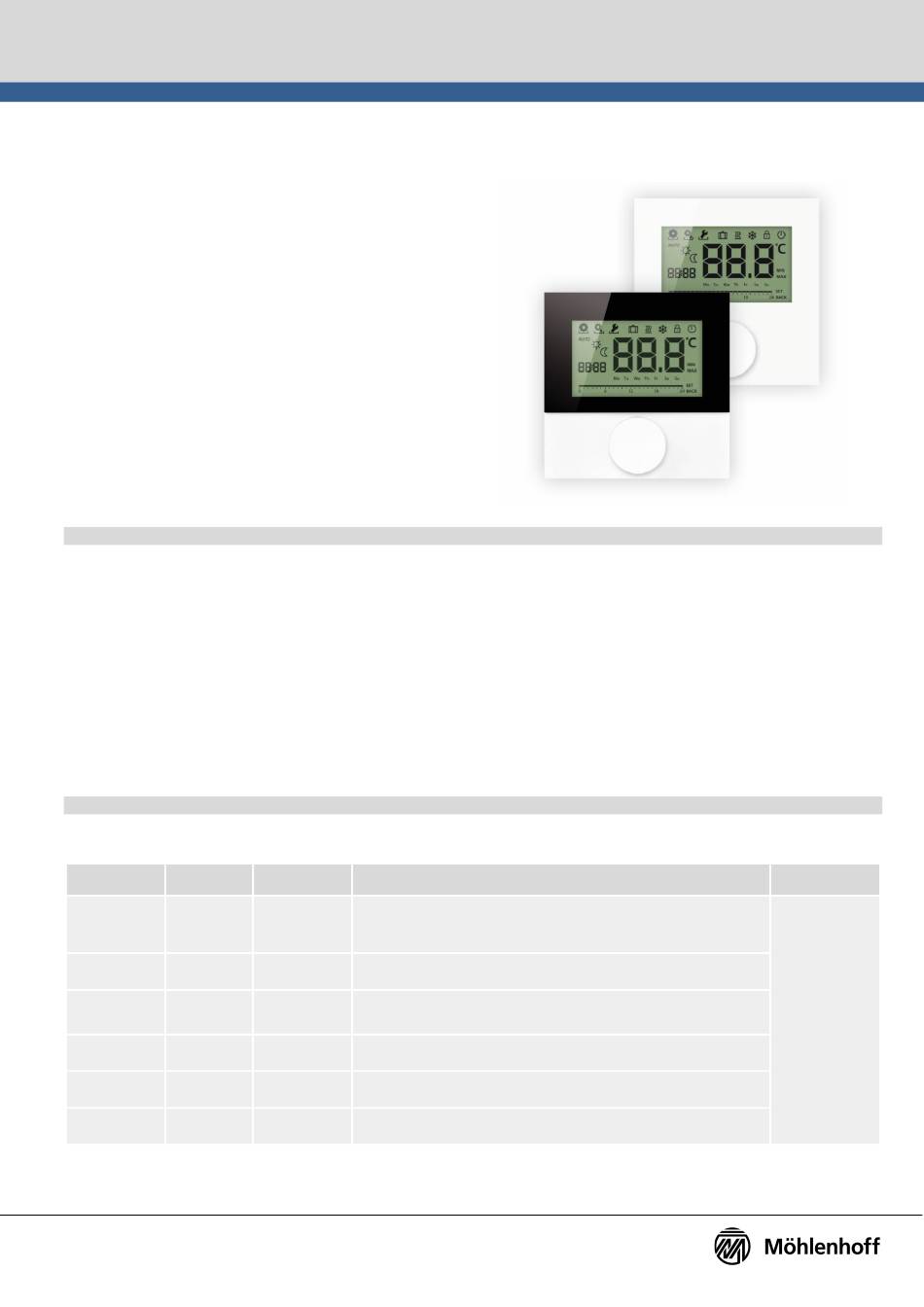

Thermostat OEM Alpha direct Display

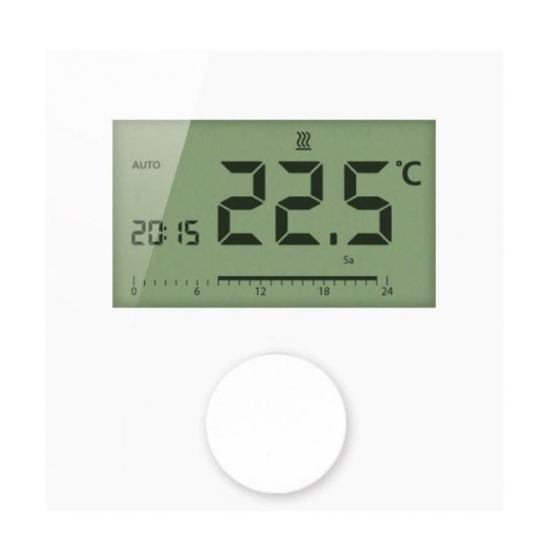

Le thermostat OEM Alpha direct Display est un thermostat d'ambiance
haut de gamme pour l'acquisition et la régulation de la température
ambiante souhaitée pour le confort maximal de l'utilisateur.
Le thermostat OEM Alpha direct Display est disponible pour les ten-
sions d'exploitation 24 V et 230 V. Une régulation simple de pièces
individuelles est déjà possible avec des servomoteurs directement
connectés. En combinaison avec l'unité de raccordement OEM Alpha
Basis direct, un système complet parfaitement coordonné pour la
régulation de la température des surfaces est réalisable.
Le réglage de la température ambiante souhaitée et la commande
sont réalisés à l'aide du bouton rotatif avec mécanisme tourner-
pousser et encliquetage doux. Les symboles sont toujours parfaite-
ment lisibles sur l'affichage clair et indépendant de la langue de
l'écran haut de gamme.
Différentes modèles sont disponibles afin de répondre à toutes les
exigences. Le modèle standard sans plaque design séduit déjà par
son style moderne. Pour compléter son apparence, le thermostat
OEM Alpha direct Display est disponible avec une plaque design. Des
possibilités de différenciation spécifiques au client sont également
possibles.
1.1 Caractéristiques de fonctionnement
•
Disponibles en trois modèles : Standard, Confort et Control
24 V et 230 V au choix
•
•
Écran LC grand et clair avec éclairage de fond : permet la lec-
ture de l'écran dans l'obscurité également
Modèle plat et dimensions réduites (86 x 86 x 31 mm)
•
•
Régulation autonome ou par système réalisable
Équipement pour systèmes de chauffage et de refroidissement
•
•
Fonction démarrage/arrêt progressif
Modes d'exploitation sélectionnables
•
•
Programmes confort pour les modes chauffage et refroidisse-
ment
La qualité des produits Möhlenhoff OEM assure une installation, une commande et un entretien simples et intuitifs du système complet.
* Remarque : ne pas réaliser de correction de la température dans un délai de 2 heures après la mise en service.
1.2 Modèles
Le thermostat OEM Alpha direct Display est livré dans sa version de base en tant que modèle neutre, sans logo, en blanc et sans plaque design. La
liste suivante énumère les modèles disponibles.
Type
Modèle
RD 40203-10
Standard
RD 45203-40
Confort
RD 45203-60
Control
RD 20203-10
Standard
RD 20203-11
1)
Standard
RD 25203-40
Confort
Möhlenhoff GmbH
Museumstraße 54a
38229 Salzgitter
Tension
d'exploitation
24 V
Chauffage, différence d'abaissement fixe, entrée d'abaissement
Chauffage/refroidissement, Change Over, système de chauffage sélec-
24 V
tionnable, température d'abaissement réglable, entrée d'abaissement
Chauffage/refroidissement, Change Over, système de chauffage sélec-
24 V
tionnable, démarrage et arrêt progressifs, température d'abaissement
réglable, sortie abaissement
230 V
Chauffage, différence d'abaissement fixe, entrée d'abaissement
230 V
Chauffage, différence d'abaissement fixe, entrée d'abaissement
Chauffage/refroidissement, Change Over, système de chauffage sélec-
230 V
tionnable, température d'abaissement réglable, entrée d'abaissement
+49 5341 8475 0
kontakt@moehlenhoff.de
www.moehlenhoff.de
•
Température d'abaissement réglable
Correction de la valeur réelle saisie*
•
•
Limitation de la plage de réglage de la température de consigne
Fonction de protection antigel et de vanne
•
•
Raccord pour un capteur de externe
Entrée Change Over
•
Plaque design haut de gamme en plastique résistant aux
•
rayures (en option)
Design OEM moderne de grande qualité
•
•
Adapté pour l'exploitation NC et NO
Grande sécurité de fonctionnement
•
Équipement
135931.2133
Fiche technique
Volume de
livraison
Thermostat
•
OEM Alpha
direct Dis-
play dans un
emballage
individuel
Manuel
•
d'utilisation
disponible
en 12
langues
