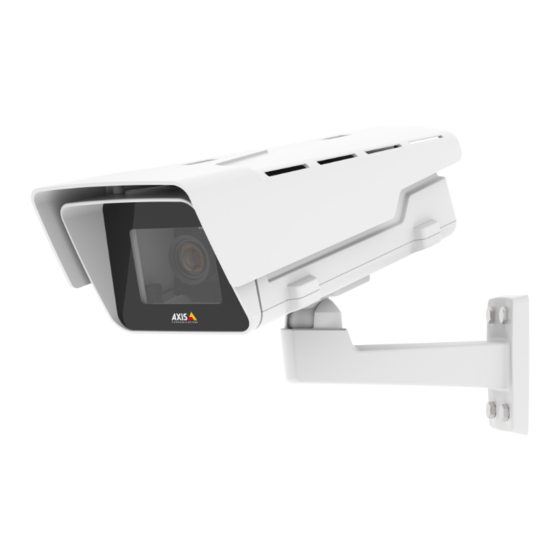

- Page 1 AXIS P1367-E Network Camera Manuel d’utilisation...
-
Page 2: Table Des Matières
AXIS P1367-E Network Camera Table des matières Présentation de la solution ........ -
Page 3: Présentation De La Solution
AXIS P1367-E Network Camera Présentation de la solution Présentation de la solution... -
Page 4: Vue D'ensemble Du Produit
AXIS P1367-E Network Camera Vue d'ensemble du produit Vue d'ensemble du produit Protection étanche Couvercle supérieur Fenêtre Aimant d’alarme d’intrusion Câble de sécurité Point d'attache de câbles Outil IK10 Capteur d’alarme d’intrusion Couvercle de câble 10 Vis papillon de pression (x4) 11 Unité... - Page 5 AXIS P1367-E Network Camera Vue d'ensemble du produit 15 LED de statut 16 Voyant réseau 17 Voyant d’alimentation 18 Emplacement pour carte microSD 19 Connecteur d’E/S 20 Connecteur RS485/422 21 Bouton de commande 22 Connecteur réseau (PoE) 23 Sortie audio 24 Entrée audio...
-
Page 6: Trouver Le Périphérique Sur Le Réseau
Trouver le périphérique sur le réseau Pour trouver les périphériques Axis présents sur le réseau et leur attribuer des adresses IP sous Windows®, utilisez AXIS IP Utility ou AXIS Device Manager. Ces applications sont gratuites et peuvent être téléchargées via axis.com/support. - Page 7 AXIS P1367-E Network Camera Trouver le périphérique sur le réseau 1. Saisissez un mot de passe. Suivez les instructions sur les mots de passe sécurisés. Cf. Mots de passe sécurisés page 6 . 2. Resaisissez le mot de passe pour le confirmer.
-
Page 8: Paramètres Supplémentaires
AXIS P1367-E Network Camera Paramètres supplémentaires Paramètres supplémentaires Vous avez besoin d'aide ? Vous pouvez accéder à l'aide intégrée depuis la page Web du périphérique. L'aide fournit des informations plus détaillées sur les fonctions du périphérique et leurs paramètres. Remplacer l’objectif 1. -
Page 9: Réduire Le Bruit Dans Des Conditions De Faible Luminosité
AXIS P1367-E Network Camera Paramètres supplémentaires 1. Accédez à Settings > Privacy mask (Paramètres > Masque de confidentialité). 2. Cliquez sur New (Nouveau). 3. Ajustez la taille, la couleur et le nom du masque de confidentialité en fonction de vos besoins. -
Page 10: Maximiser Les Détails Dans Une Image
3. Cliquez sur 4. Faites pivoter la vue à 90° ou 270°. Pour en savoir plus, rendez-vous sur axis.com/axis-corridor-format. Vérifier la résolution en pixels Pour vérifier qu'une partie définie de l'image contient suffisamment de pixels afin de, par exemple, reconnaître les plaques... -
Page 11: Zone De Visualisation
AXIS P1367-E Network Camera Paramètres supplémentaires ABC 123 1. Accédez à Settings > System > Orientation (Paramètres > Système > Orientation). 2. Cliquez sur 3. Dans la vidéo en direct de la caméra, réglez la taille et la position du rectangle autour du domaine d'intérêt, par exemple l'endroit où... -
Page 12: Afficher Une Incrustation De Texte Dans Le Flux Vidéo Lorsque Le Périphérique
3. Si vous rencontrez encore des problèmes, accédez à Exposure (Exposition) et ajustez Exposure zone (Zone d'exposition) pour couvrir le domaine d'intérêt. Découvrez-en plus sur la fonction WDR et son utilisation à l'adresse axis.com/web-articles/wdr. Les incrustations se superposent au flux vidéo. Elles sont utilisées pour fournir des informations supplémentaires lors des enregistrements, telles que des horodatages, ou lors de l'installation et de la configuration d'un produit. -
Page 13: Contrôle Du Débit Binaire
Comment afficher une incrustation de texte lorsque la caméra détecte un mouvement Assurez-vous que AXIS Video Motion Detection est en cours d'exécution : 1. Allez dans Settings > Apps (Paramètres > Applications) > AXIS Video Motion Detection (Détection de mouvement vidéo AXIS). - Page 14 AXIS P1367-E Network Camera Paramètres supplémentaires Débit binaire maximum (MBR) Avec le débit binaire maximum, vous pouvez définir un débit binaire cible pour gérer les limitations de débit binaire dans votre système. Vous pouvez constater une baisse de la qualité d'image ou de la fréquence d'image lorsque le débit binaire instantané est maintenu sous le débit binaire cible spécifié.
-
Page 15: Formats De Compression Vidéo
H.264 ou MPEG-4 Partie 10/AVC Note H.264 est une technologie sous licence. Le produit Axis est fourni avec une licence client permettant d'afficher les flux de données vidéo H.264. Il est interdit d’installer d’autres copies du client sans licence. Pour acheter d'autres licences, contactez... -
Page 16: Réduire La Bande Passante Et Le Stockage
AXIS P1367-E Network Camera Paramètres supplémentaires H.264 peut réduire la taille d'un fichier vidéo numérique de plus de 80 % par rapport à Motion JPEG et de plus de 50 % par rapport à MPEG-4, sans affecter la qualité d'image. Le fichier vidéo occupe alors moins d'espace de stockage et de bande passante réseau. La qualité... -
Page 17: Enregistrer Et Regarder La Vidéo
Pour regarder cette vidéo, accédez à la version Web de ce document. www.axis.com/products/online-manual/23180#t10106619_fr Comment enregistrer un flux vidéo lorsque la caméra détecte un mouvement Assurez-vous que AXIS Video Motion Detection est en cours d'exécution :... -
Page 18: Applications
La plateforme d'applications AXIS Camera Application Platform (ACAP) est une plateforme ouverte qui permet à des tiers de développer des outils d'analyse et d'autres applications pour les produits Axis. Pour en savoir plus sur les applications, les téléchargements, les versions d'essai et les licences disponibles, consultez axis.com/applications. - Page 19 AXIS P1367-E Network Camera Paramètres supplémentaires Pour regarder cette vidéo, accédez à la version Web de ce document. www.axis.com/products/online-manual/23180#t10001688_fr Comment activer le code de licence d'une application sur un périphérique...
-
Page 20: Dépannage
Important Les paramètres préconfigurés et personnalisés sont enregistrés lors de la mise à niveau du firmware (à condition qu’il s’agisse de fonctions disponibles dans le nouveau firmware), mais Axis Communications AB n'offre aucune garantie à ce sujet. Important Assurez-vous que le produit reste connecté à la source d'alimentation pendant toute la durée du processus de mise à niveau. -
Page 21: Réinitialiser Les Paramètres Par Défaut
5. Utilisez les outils d’installation et de gestion pour attribuer une adresse IP, configurer le mot de passe et accéder au flux de données vidéo. Les logiciels d’installation et de gestion sont disponibles sur les pages d’assistance du site axis.com/support. 6. Effectuez une nouvelle mise au point du produit. -
Page 22: Facteurs Ayant Un Impact Sur La Performance
• AXIS Companion : application gratuite, idéale pour les petits systèmes ayant des besoins de surveillance de base. • AXIS Camera Station : version d'essai gratuite de 30 jours, application idéale pour les systèmes de petite taille et de taille moyenne. - Page 23 L’affichage sur des ordinateurs clients peu performants nuit à la performance perçue et affecte la fréquence d'image. • L'exécution simultanée de plusieurs applications de la plateforme d'applications AXIS Camera Application Platform (ACAP) peut affecter la fréquence d'image et les performances globales.
-
Page 24: Caractéristiques
Démontez la carte SD de la page Web du produit avant le retrait. Ce produit est compatible avec les cartes microSD/microSDHC/microSDXC. Pour des recommandations sur les cartes SD, rendez-vous sur axis.com. Les logos microSD, microSDHC et microSDXC sont des marques commerciales de SD-3C LLC. microSD, microSDHC,... -
Page 25: Boutons
AXIS P1367-E Network Camera Caractéristiques Boutons Bouton de commande Le bouton de commande permet de réaliser les opérations suivantes : • Activation de l’assistant de mise au point. Appuyez et relâchez aussitôt le bouton de commande. • Réinitialisation du produit aux paramètres d’usine par défaut. Cf. Réinitialiser les paramètres par défaut page 21. - Page 26 AXIS P1367-E Network Camera Caractéristiques Exemple Masse du CC Sortie CC 12 V, maxi. 50 mA Entrée/sortie configurée comme entrée Entrée/sortie configurée comme sortie Connecteur RS485/RS422 Deux blocs terminaux à 2 broches pour l’interface série RS485/RS422 utilisée pour commander les équipements auxiliaires, tels que les dispositifs panoramique/inclinaison.
-
Page 27: Conditions D'utilisation
AXIS P1367-E Network Camera Caractéristiques Important La longueur maximale de câble est de 30 mètres (98 pieds). Conditions d’utilisation Produit Température Humidité Humidité relative de 10 à 100 % AXIS P1367-E De -40 °C à 55 °C (avec condensation) (-40 °F à 131 °F) Température maximale (intermittente) : 60 °C (140 °F) - Page 28 Manuel d’utilisation Ver. M8.2 AXIS P1367-E Network Camera Date : Mai 2021 © Axis Communications AB, 2017 - 2021 Référence T10095508...
