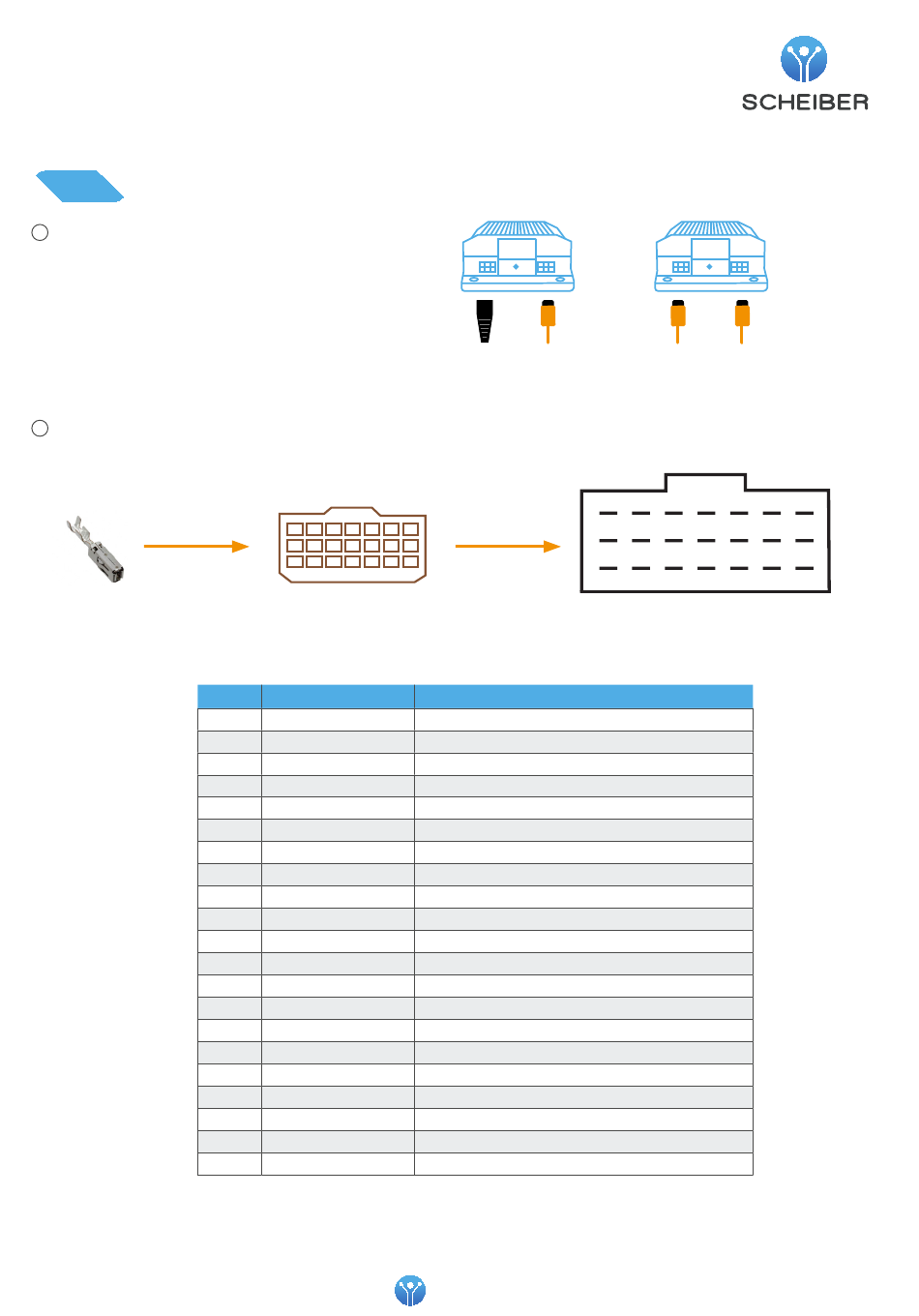

Câblage
1
Brancher à chaque connecteur :
- soit un câble de liaison CAN
(vers un autre appareil compatible Multibloc)
- soit un bouchon d'adaptation d'impédance 120Ω.
2
Raccorder les équipements aux broches selon la numérotation disponible dans le tableau ci dessous,
puis brancher le connecteur MPC dans le réceptacle TYCO
broches à sertir x21
Broche
Connecteur MCP
Désignation
1
S1_NO
2
S1_C
3
E1_NUM_PLUS
4
S2 _NO
5
S2 _C
6
E2_NUM_PLUS
7
S3_NO
8
S3_C
9
E3_NUM_PLUS
10
S4_NO
11
S4_C
12
E4_NUM_PLUS
13
S5_NO
14
S5_C
15
E5_NUM_PLUS
16
S6_NO
17
S6_C
18
E6_NUM_PLUS
19
+ BAT
20
CODAGE
21
MASSE
L'innovation française depuis 1965
Bouchon
Câble
120Ω
CAN
Description
Contact NO Relais n°1
Contact Commun Relais n°1
Entrée numérique en plus pour inter momentané N°1
Contact NO Relais n°2
Contact Commun Relais n°2
Entrée numérique en plus pour inter momentané N°2
Contact NO Relais n°3
Contact Commun Relais n°3
Entrée numérique en plus pour inter momentané N°3
Contact NO Relais n°4
Contact Commun Relais n°4
Entrée numérique en plus pour inter momentané N°4
Contact NO Relais n°5
Contact Commun Relais n°5
Entrée numérique en plus pour inter momentané N°5
Contact NO Relais n°6
Contact Commun Relais n°6
Entrée numérique en plus pour inter momentané N°6
Entrée alim. 8-32VDC
Entrée CODAGE
Masse batterie
P.6
L'innovation française depuis 1965
ou
Câble
Câble
CAN
CAN
1
4
7
10
13
16
2
5
8
11
14
17
3
6
9
12
15
18
Réceptacle TYCO
19
20
21
