Installation
• Cet appareil doit être placé dans un endroit aéré le protégeant contre tout risque de projection d'eau.
• Ne pas installer sur des supports sensibles à la chaleur type moquette, sol PVC, etc...
• Installer impérativement le produit à l'abri de la chaleur et de l'humidité
ATTENTION : Connexion, déconnection sous tension
!
Ne pas faire de connexion ou de déconnection sous tension.

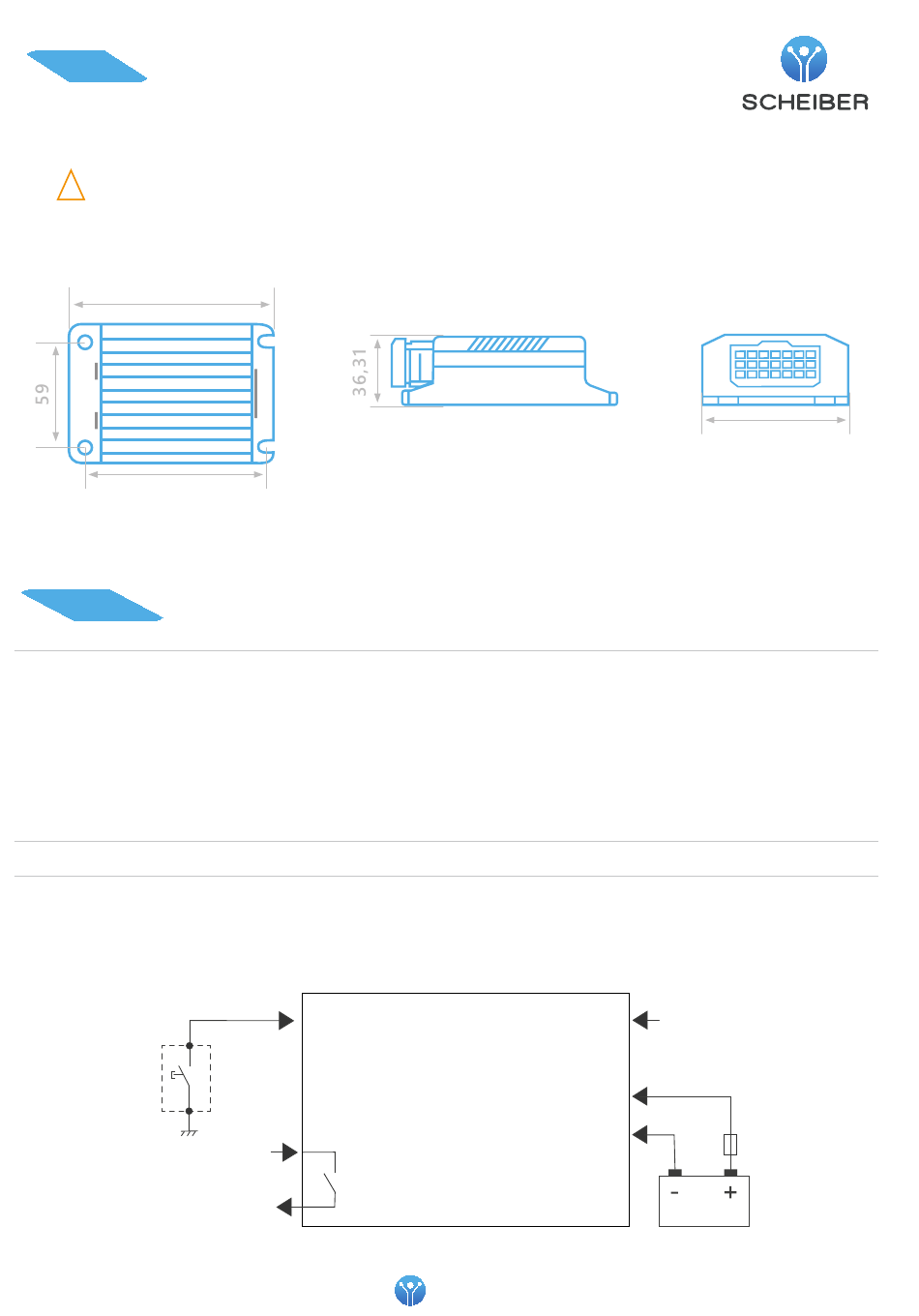

Fixation
119,50
100
Entraxe de fixation :
100 x 59 mm
Raccordement
ENTRÉE / SORTIE / ALIMENTATION
Type de raccordement
Section des fils
BUS CAN
PROTECTION À PRÉVOIR SUR LA LIGNE D'ALIMENTATION
Calibre de la protection
Emplacement de la protection
Bouton poussoir
Porte contacts MCP2,8 - 21Pts (BROWN)
Réf. Scheiber 0E.CON1430
Réf. Tyco 8-968975-1 MCP2,8GEH21P
MCP2,8 Réceptacle contact 0,5-1,0mm2 étamé
Réf. Scheiber 0E.CLP360
Réf. Tyco 1-968849-1
Outil d'extraction pour contact MCP Réf. Tyco 1-1579007-2
2 x connecteurs CAN type Micro-Fit 6 voies
Fusible ou disjoncteur 5A
Accessible et identifié pour l'utilisateur
Entrée 1 ... 6 (-)
BLOC 11
C
Relais 1 ... 6
NO
P.5
L'innovation française depuis 1965
L'innovation française depuis 1965
77,51
20
Codage
19
21
