HP zl2 Guide De Configuration Rapide

Guide de configuration rapide du module zl2 v3 de HP
Les schémas de ce module dans ce document ne sont fournis qu'à titre d'illustration ; ils peuvent ne pas correspondre à
votre module.
1.
Chargement de la version du logiciel KB.15.17.xxxx
ou ultérieure sur le commutateur pour prendre en
charge le module v3. Reportez-vous à la section
www.hp.com/networking/support pour savoir comment
télécharger le logiciel du commutateur.
2.
Préparation de l'installation
Pour éviter les blessures corporelles ou les dommages
matériels, reportez-vous à la rubrique « Précautions
d'installation » à la page 2.
3.

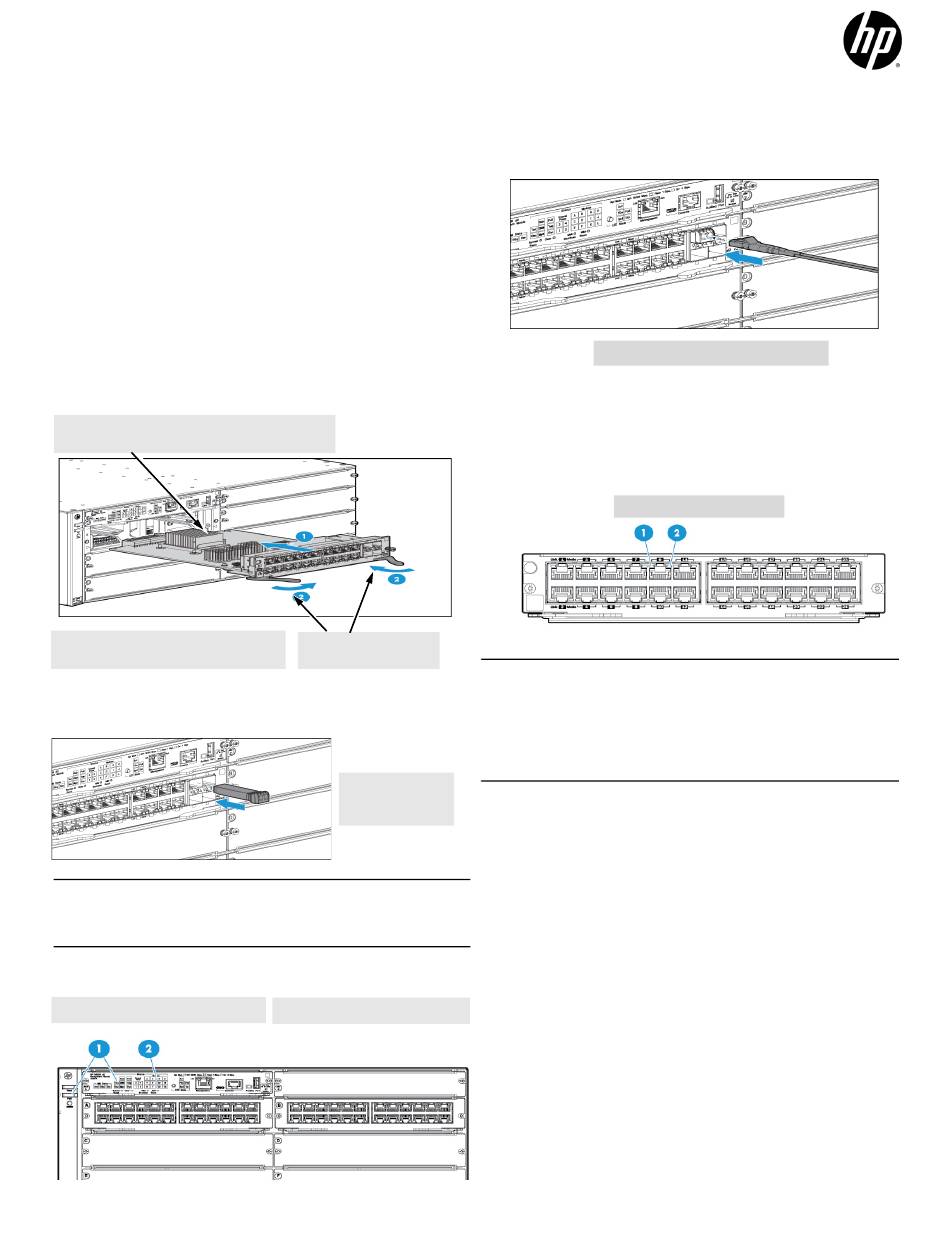

Installation des modules dans un logement de
commutateur
Le commutateur peut être mis soit sous tension, soit hors
tension. 
1 Insérez le module dans les guides et faites-le glisser
jusqu'à ce qu'il soit parfaitement en place.
3 Fermez les poignées d'extraction pour loger
le module, et serrez les vis de fixation à fond.
4.
Installation des émetteurs-récepteurs facultatifs
Ave r t i s s e m e nt : é v i t e z t o u t e e x p o s i t i o n o c u l a i r e
d i r e c t e a u f a i s c e a u p r ov e n a n t d u p or t d e
t r a n s m i s s i o n .
5.
Vérification de l'auto-test
1 Voyants d'incident et de test = Éteints
2 Ouvrez les poignées
d'extraction
Émetteur-récepteur
mini-GBIC ou SFP
ou SFP+
2 Voyants d'état du module = Allumés
6.
Branchement des câbles réseau
Branchement d'un câble à fibres optiques
7.
Vérification des connexions réseau
Consultez le Installation and Getting Started Guide
correspondant à votre module. Par exemple, un module doté
d'un port LAN RJ-45 standard est illustré dans le schéma
suivant.
Voyant de liaison et de mode
R e m a r q u e : l e f o n ct i o n n em e n t d e s v o y an t s d e
l i ai s o n e t d e m o d e d e c h a qu e p o r t d é p e n d d u
c h o i x d u m o d e d u co m m u t at e ur. P o u r p l u s
d ' i n f o r m a t i on s s u r l e c o m p or t e m e n t d e s v o y an t s ,
c o n s u l t e z l e H P 5 4 0 0 R z l 2 I n s t a l l at i o n a n d G e t t i ng
S t a r t e d G u i d e .
8.
(Facultatif) Personnalisation de la configuration des
ports de modules
Si la configuration par défaut du port n'est pas adaptée à votre
application réseau, configurez le ou les ports dans le module
à l'aide de la console du commutateur ou de l'interface de
votre navigateur Internet. Pour plus d'informations sur la
connexion d'une console, consultez le HP 5400R zl2
Installation and Getting Started Guide, et pour plus
d'informations sur la configuration du commutateur et de ses
ports, consultez le Management and Configuration Guide.
Pour la documentation sur le module, allez sur le site Web HP
Networking à l'adresse : 
www.hp.com/networking/support .
Effectuez une recherche automatique sur « module zl2 v3 »,
puis sélectionnez votre module dans la liste. Cliquez sur
Display selected, puis cliquez sur les liens dont l'option
Manuals est affichée pour accéder à la page Web qui affiche
les manuels disponibles.
