  • Page 3: Filtre Du/Dt Plus Voltage Peak Limiter

    Filtre du/dt plus Voltage Peak Limiter Consignes de sécurité ___________________ Généralités ___________________ Installation mécanique SINAMICS ___________________ Installation électrique SINAMICS G120P Filtre du/dt plus Voltage Peak ___________________ Maintenance et entretien Limiter ___________________ Caractéristiques techniques Instructions de service Version de régulation V4.7...

  • Page 4: Mentions Légales

    Tenez compte des points suivants: ATTENTION Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service, une utilisation et une maintenance dans les règles de l'art.

  • Page 5: Table Des Matières

    Sommaire Consignes de sécurité ..........................7 Avertissements ......................... 7 Composants sensibles aux décharges électrostatiques (ESD) ..........8 Généralités ............................11 Installation mécanique .......................... 15 Installation électrique ..........................19 Maintenance et entretien ........................25 Caractéristiques techniques ........................27 Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...
  • Page 6 Sommaire Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...

  • Page 7: Consignes De Sécurité

    Consignes de sécurité Avertissements ATTENTION Danger de mort en cas de non-respect des consignes de sécurité élémentaires et risques résiduels Le non-respect des consignes de sécurité élémentaires et des risques résiduels indiqués au chapitre 1 du manuel de montage des Power Modules PM330 peut provoquer des accidents ayant pour conséquence la mort ou des blessures graves.

  • Page 8: Composants Sensibles Aux Décharges Électrostatiques (Esd)

    1.2 Composants sensibles aux décharges électrostatiques (ESD) Remarque Assistance par les centres de services SIEMENS Pour l'étude, le montage, la mise en service et le SAV, il est recommandé de recourir à l'assistance et aux prestations de service des centres de services compétents de la société...
  • Page 9 Consignes de sécurité 1.2 Composants sensibles aux décharges électrostatiques (ESD) Les mesures de protection des composants sensibles aux décharges électrostatiques sont résumées sur la figure suivante : ● a = sol conducteur ● b = table antistatique ● c = chaussures antistatiques ●...
  • Page 10 Consignes de sécurité 1.2 Composants sensibles aux décharges électrostatiques (ESD) Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...

  • Page 11: Généralités

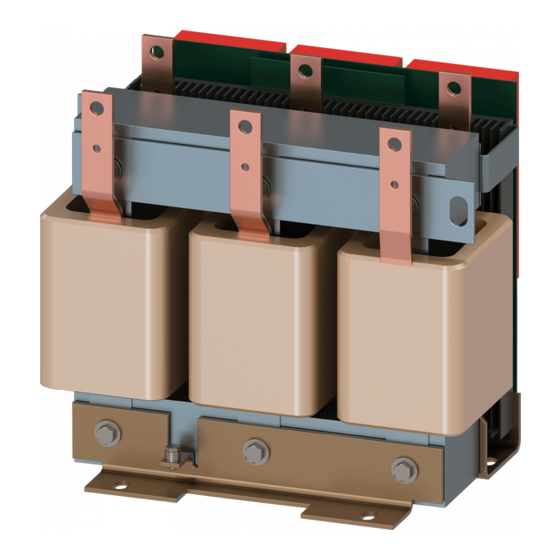

    Généralités Description Le filtre du/dt avec Voltage Peak Limiter se compose de deux éléments : une inductance du/dt et un réseau limiteur de tension (Voltage Peak Limiter) qui écrête les pointes de tension et réinjecte l'énergie dans le circuit intermédiaire. Les filtres du/dt avec Voltage Peak Limiter doivent être mis en place pour des moteurs dont la rigidité...
  • Page 12 L'utilisation de composants non validés peut entraîner des dommages ou des dysfonctionnements au niveau des appareils ou du système. • Utiliser uniquement des filtres du/dt validés par SIEMENS pour SINAMICS. IMPORTANT Détérioration du filtre du/dt en l'absence d'activation durant la mise en service Si le filtre du/dt n'est pas activé...
  • Page 13 Généralités IMPORTANT Détérioration du filtre du/dt en cas de moteur non raccordé L'exploitation des filtres du/dt sans moteur raccordé peut entraîner leur détérioration ou leur destruction. • Ne jamais exploiter le filtre du/dt connecté au Power Module sans qu'un moteur soit raccordé.
  • Page 14 Généralités Limitation de la vitesse de montée de la tension et des pointes de tension par l'inductance de sortie et le filtre du/dt avec Voltage Peak Limiter La vitesse de commutation du variateur IGBT provoque des augmentations de tension du/dt élevées à...

  • Page 15: Installation Mécanique

    Installation mécanique Lors du montage en armoire, il faut monter le filtre du/dt avec Voltage Peak Limiter à proximité du Power Module. Dessin coté Figure 3-1 Plan d'encombrement Inductance du/dt Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...

  • Page 16: Plan D'encombrement Du Réseau De Limitation De Tension

    Installation mécanique Tableau 3- 1 Cotes de l'inductance du/dt (en mm) 6SL3000- 2DE35-0CA0 2DE38-4CA0 2DE41-4DA0 2DH38-1DA0 14 x 18 14 x 18 14 x 18 14 x 18 152,5 152,5 hmax M12 (15 x 22) M12 (15 x 22) M12 (15 x 22) M12 (15 x 22) Les longueurs n1 et n2 correspondent à...
  • Page 17 Installation mécanique Figure 3-3 Plan d'encombrement du réseau de limitation de tension, numéros d'article 6SL3000- 2DE38-4BA0, 6SL3000-2DE41-4BA0 et 6SL3000-2DH38-1BA0 Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...
  • Page 18 Installation mécanique Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...

  • Page 19: Installation Électrique

    Installation électrique Vue d'ensemble des interfaces Figure 4-1 Vue d'ensemble des interfaces du réseau de limitation de tension, numéro d'article 6SL3000-2DE35-0BA0 Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...
  • Page 20 Installation électrique Figure 4-2 Vue d'ensemble des interfaces du réseau de limitation de tension, numéros d'article 6SL3000-2DE38-4BA0, 6SL3000-2DE41-4BA0 et 6SL3000-2DH38-1BA0 Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...

  • Page 21: Schéma De Raccordement

    Installation électrique Raccordement Afin d'assurer leur fonctionnement correct, il faut respecter les consignes suivantes en raccordant l'inductance du/dt et le réseau de limitation de tension : ● Les câbles de commande doivent être séparés des câbles d'énergie. Le câble de raccordement du moteur ou les câbles de liaison entre le circuit intermédiaire du Power Module (bornes DCP/DCN) et le réseau de limitation de la tension sont des câbles d'énergie.

  • Page 22: Sections De Câble

    Installation électrique Figure 4-4 Raccordement d'un filtre du/dt avec Voltage Peak Limiter pour les versions à deux inductances du/dt Sections de câble Tableau 4- 1 Sections de conducteur pour les raccordements entre filtre du/dt avec Voltage Peak Limiter et Power Module Filtre du/dt avec Voltage Peak Raccordement au circuit intermédiaire Raccordement entre l'inductance du/dt et le...
  • Page 23 Installation électrique Remarque Longueurs de câbles Les câbles de raccordement au Power Module doivent être les plus courts possible (5 m max.). Couples de serrage pour vis de montage Lors du boulonnage de raccordements traversés par le courant (circuit intermédiaire, raccordements moteur, barres de courant, cosses) et autres raccordements (prises de terre, connexions au conducteur de protection, presse-étoupe en acier), les couples de serrage suivants doivent être respectés.
  • Page 24 Installation électrique Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...

  • Page 25: Maintenance Et Entretien

    Maintenance et entretien Les opérations de maintenance et d'entretien ne sont pas prévues pour l'inductance du/dt et le réseau de limitation de tension. En cas d'erreur, un remplacement complet du filtre du/dt est nécessaire. Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...
  • Page 26 Maintenance et entretien Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...

  • Page 27: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques générales Tableau 6- 1 Caractéristiques techniques générales Norme produit EN 61800-5-1 Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...

  • Page 28: Caractéristiques Techniques Spécifiques

    Caractéristiques techniques Caractéristiques techniques spécifiques Tableau 6- 2 Caractéristiques techniques du filtre du/dt avec Voltage Peak Limiter, 380 V - 480 V triphasé Numéro d'article 6SL3000- 2DE35-0AA0 2DE38-4AA0 2DE41-4AA0 1405 thmax Indice de protection IP00 IP00 IP00 Inductance du/dt Puissance dissipée - à...
  • Page 29 Caractéristiques techniques Tableau 6- 3 Caractéristiques techniques du filtre du/dt avec Voltage Peak Limiter, 500 V - 690 V triphasé Numéro d'article 6SL3000- 2DH38-1AA0 thmax Indice de protection IP00 Inductance du/dt Puissance dissipée - à 50 Hz 0,828 - à 60 Hz 0,867 Raccordements - au Power Module...
  • Page 30 Caractéristiques techniques Filtre du/dt plus Voltage Peak Limiter Instructions de service, 04/2016, A5E32847105D AC...
