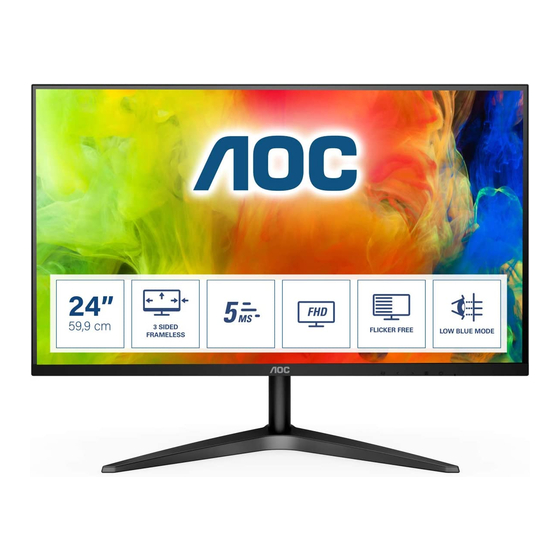

Manuel d'utilisation du moniteur LCD
24B1H
Rétroéclairage LED
1
www.aoc.com
©2018 AOC. All Rights Reserved.

Publicité

loading

Sommaire des Matières pour AOC 24B1H

  • Page 1 Manuel d’utilisation du moniteur LCD 24B1H Rétroéclairage LED www.aoc.com ©2018 AOC. All Rights Reserved.
  • Page 2 Sé curité ..................................3 Conventions nationales ............................3 Alimentation ................................ 4 Installation................................5 Nettoyage ................................6 Autre .................................. 7 Ré glages ..................................8 Contenu de la boî te ............................... 8 Installation de la base ............................9 Ré glage de l'angle de visualisation ........................10 Connexion du moniteur ............................
  • Page 3 Sé curité Conventions nationales Les sous-parties suivantes dé crivent les diffé rentes conventions de notation utilisé es dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent ê tre accompagné s d'une icô ne et du texte en gras ou en italique. Ces blocs pré...
  • Page 4 Alimentation Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Débranchez l'appareil en cas d'orage ou lorsqu'il ne doit pas être utilisé pendant une longue période. Ceci protégera le moniteur contre les dommages liés aux surtensions.
  • Page 5 Installation N'installez pas ce moniteur sur un chariot, un tripode, un é tabli ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu'un ou d'ê tre sé rieusement endommagé . Utilisez seulement un chariot, un é...
  • Page 6 Nettoyage Nettoyez fré quemment le boî tier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâ ches, à la place d'un dé tergent concentré qui pourrait endommager le boî tier. Lors du nettoyage, assurez-vous que l'eau n'entre pas dans l'appareil. Le chiffon utilisé pour le nettoyage ne doit pas ê tre dur car il pourrait rayer la surface de l'é...
  • Page 7 Autre S'il y a une odeur bizarre, des bruits ou de la fumé e venant de l'appareil, dé branchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrué s par une table ou un rideau. Ne pas soumettre le moniteur LCD à...
  • Page 8 Base Adaptateur Cordon d’alimentation Câble analogique HDMI Certains câ bles de signal (Analog, HDMI) Manuel sur CD seront fournis pour tous les pays et ré gions. Vé rifiez auprè s de votre revendeur local ou un bureau local de AOC.
  • Page 9 Installation de la base Veuillez installer ou retirer la base en suivant les é tapes suivantes. Placez le moniteur sur une face douce et molle pour é viter de le rayer. Ré glage : Retirer :...
  • Page 10 Ré glage de l'angle de visualisation Pour une vision optimale il est recommandé d'avoir une vision de face sur le moniteur, ensuite ré glez l'angle du moniteur à votre convenance. Tenez le support de maniè re à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l'angle . REMARQUE : Ne pas ajuster l'angle de vue par plus de 23 degré...
  • Page 11 Connexion du moniteur Branchement des câ bles à l'arriè re du moniteur et de l'ordinateur : HDMI Analogique (cable VGA D-Sub 15-broches) Sortie casque Alimentation Afin de proté ger votre é quipement, é teignez toujours l'ordinateur et le moniteur LCD avant de faire les branchements. Branchez le cordon d'alimentation sur le port DC à...
  • Page 12 Ré glage Touches de raccourci Source/Auto/Quitter Clear Vision/< Ratio D’image /Volume/> Menu / Entrer Alimentation Menu / Entrer Appuyez pour afficher le menu OSD ou confirmer la sé lection. Alimentation Appuyez sur le bouton Marche pour allumer/é teindre le moniteur. Ratio D’image /Volume/>...
  • Page 13 Clear Vision Lorsque le menu OSD est fermé , appuyez sur le bouton « < » pour activer Clear Vision. Utilisez les boutons « < » ou « > » pour sé lectionner entre les ré glages Faible, Moyen, Fort ou Éteint. Le ré glage par dé...
  • Page 14 OSD Setting (Ré glages d'OSD) Instructions simples et basiques sur les touches de contrô le Appuyez sur le bouton MENU pour ouvrir la fenê tre du menu OSD. < > Appuyez sur pour naviguer les fonctions. Une fois que la fonction dé siré e est en surbrillance, appuyez sur le <...
  • Page 15 Luminance MENU Appuyez sur pour afficher le menu. < > MENU Appuyez sur pour sé lectionner (Luminance), puis appuyez sur pour ouvrir. < > Appuyez sur pour sé lectionner le sous-menu. < > Appuyez sur pour ajuster. AUTO Appuyez sur pour quitter.
  • Page 16 Image Setup (Réglage de l’image) MENU Appuyez sur pour afficher le menu. < > (Image Setup) (Réglage de l’image), puis appuyez sur MENU Appuyez sur pour sé lectionner pour ouvrir. < > Appuyez sur pour sé lectionner le sous-menu. < >...
  • Page 17 Color Setup (Ré glage de la couleur) MENU Appuyez sur pour afficher le menu. < > MENU Appuyez sur pour sé lectionner (Color Setup) (Configuration des couleurs), puis appuyez sur pour ouvrir. < > Appuyez sur pour sé lectionner le sous-menu. <...
  • Page 18 Picture Boost (Amé l. image) MENU Appuyez sur pour afficher le menu. < > MENU Appuyez sur pour sé lectionner (Picture Boost) (Amé l. image), puis appuyez sur pour ouvrir. < > Appuyez sur pour sé lectionner le sous-menu. < >...
  • Page 19 OSD Setup (Ré glage OSD) MENU Appuyez sur pour afficher le menu. < > MENU Appuyez sur pour sé lectionner (OSD Setup) (Ré glage OSD), puis appuyez sur pour ouvrir. < > Appuyez sur pour sé lectionner le sous-menu. < >...
  • Page 20 Extra MENU Appuyez sur pour afficher le menu. < > MENU Appuyez sur pour sé lectionner (Extra), puis appuyez sur pour ouvrir. < > Appuyez sur pour sé lectionner le sous-menu. < > Appuyez sur pour ajuster. AUTO Appuyez sur pour quitter.
  • Page 21 Exit (Quitter) MENU Appuyez sur pour afficher le menu. < > MENU Appuyez sur pour sé lectionner (Exit) (Quitter), puis appuyez sur pour ouvrir. AUTO Appuyez sur pour quitter. Quitter l’OSD Quitter Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Veille Orange...
  • Page 22 Bienvenue au logciel « i-Menu » de AOC. i-Menu vous aidera à ajuster facilement les paramè tres d'affichage du moniteur à l'aide de menus à l'é cran au lieu de boutons OSD sur le moniteur. Pour terminer l'installation, s'il vous plaî t suivez le guide...
  • Page 23 Bienvenu au logiciel de gestion d'é conomie d'é nergie e-Saver de AOC ! e-Saver de AOC offre des fonctions d'arrê t intelligent pour vos moniteurs, permet à votre moniteur de s'é teindre automatiquement lorsque le PC est dans un certain é tat (marche, arrê...
  • Page 24 Screen Bienvenu au logiciel « Screen » de AOC. Le logiciel Screen est un outil de division d'é cran de bureau ; il divise le bureau en plusieurs panneaux diffé rents, et chaque panneau affiche une fenê tre diffé rente. Il vous suffit de faire glisser la fenê tre vers un panneau correspondant lorsque vous souhaitez y accé...
  • Page 25 Ajustez la ré solution maximale et la fré quence applicable du moniteur. ⚫ Assurez-vous que les pilotes du moniteur AOC sont installé s. Ré glez les contrô les du Contraste et de la Luminosité .
  • Page 26 Appuyez sur faire un auto-ajustement. Veuillez vous reporter aux informations sur la réglementation et l’entretien qui se trouvent dans le manuel sur CD ou sur www.aoc.com (pour trouver le modè le Ré glementation et entretien acheté dans votre pays et pour trouver des informations sur les ré glementations et...
  • Page 27 Spé cifications Caracté ristiques gé né rales Nom du modè le 24B1H Systè me de fonctionnement Couleur TFT LCD Taille de l'image visible 23,6inch, 59,9 cm diagonale Panneau Taille des pixels 0,2715(H)mm x 0,2715(V)mm Vidé o lnterface R, V, B analogique&HDMI ditigal Sync.
  • Page 28 Modes d'affichage pré ré glé s Fré quence horizontale Fré quence verticale Standard Ré solution (kHz) (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 MAC MODES VGA 640x480@67Hz 66.667 IBM MODE 720x400@70Hz 31.469 70.087 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz...
  • Page 29 Assignations des broches Câble de signal d’affichage couleur à 15 broches Broche N. Nom du signal Broche N. Nom du signal Vidé o-Rouge Vidé o-Vert Masse Vidé o-Bleu N.C. N.C. Donné es DDC-Sé rie Dé tection câ ble Sync H MASSE-R Sync V MASSE-V...
  • Page 30 Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possè de les capacité s VESA DDC2B conformé ment aux normes VESA DDC. Cela permet au moniteur d'informer le systè me hô te de son identité , et en fonction du niveau de DDC utilisé , de communiquer des informations supplé...
