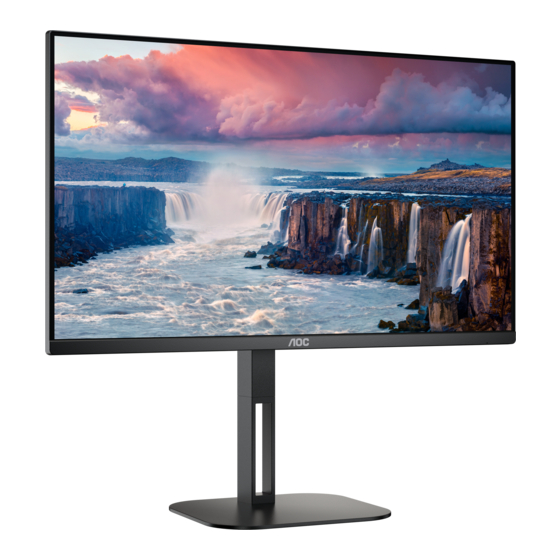

Moniteur LCD
Manuel d'utilisation
24V5C/BK
www.aoc.com
2022 AOC.All Rights Reserved
©
1

Publicité

Table des Matières
loading

Sommaire des Matières pour AOC 24V5C/BK

  • Page 1 Moniteur LCD Manuel d’utilisation 24V5C/BK www.aoc.com 2022 AOC.All Rights Reserved ©...
  • Page 2: Table Des Matières

    Sécurité ....................................1 Conventions nationales ............................. 1 Alimentation ................................2 Installation ................................. 3 Nettoyage .................................. 4 Autre ..................................5 Réglages ....................................6 Contenu de la boîte ..............................6 Configuration du support et de la base ........................7 Réglage de l’angle de visualisation ........................... 8 Connexion du moniteur .............................
  • Page 3: Sécurité

    Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d’une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à...
  • Page 4: Alimentation

    Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d’une fiche munie d’une borne terre, c’est-à-dire une fiche comportant une troisième broche pour la mise à...
  • Page 5: Installation

    Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil.
  • Page 6: Nettoyage

    Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d’un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l’eau n’entre pas dans l’appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l’écran.
  • Page 7: Autre

    Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à...
  • Page 8: Réglages

    Screwdriver USB C-C/A Cable HDMI Cable USB C-C Cable Power Cable DP Cable Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC.
  • Page 9: Configuration Du Support Et De La Base

    Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Placez le moniteur sur une face douce et molle pour éviter de le rayer. Réglage : Retirer :...
  • Page 10: Réglage De L'angle De Visualisation

    Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : 130mm REMARQUE :...
  • Page 11: Connexion Du Moniteur

    Connexion du moniteur Branchement des câbles à l’arrière du moniteur et de l’ordinateur : 2 5 6 1. Alimentation 2. DP 3. HDMI 4. USB-C 5. Sortie casque 6. USB 3.2 Gen 1 7. USB 3.2 Gen 1+chargement rapide Connexion à un PC 1.
  • Page 12: Wall Mounting

    REMARQUE : Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département officiel de AOC. 0°...
  • Page 13: Fonction De Adaptive Sync (Disponible Pour Certains Modèles)

    Fonction de Adaptive sync (Disponible pour certains modèles) 1. La fonction de Adaptive sync fonctionne avec DP/HDMI/USB C 2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com • AMD Radeon™ RX 480 •...
  • Page 14: Réglage

    Réglage Touches de raccourci Source/Quitter/Up Eco/DCR/Down (Mode ECO/DCR/BAS) Clear Vision/Gauche Volume/Droite Alimentation/Menu/Entrer Menu/Entrer Appuyez pour afficher le menu OSD ou confirmer la sélection. Alimentation Appuyez sur le bouton Marche pour allumer/éteindre le moniteur. Volume/Droite Lorsqu’aucun menu n’est affiché, appuyez sur le bouton Volume pour activer la barre de réglage de volume, puis appuyez sur GaucheouDroitepour ajuster le volume (uniquement pour les modèles avec haut-parleurs).
  • Page 15 Clear Vision 1. Lorsque le menu OSD est fermé, appuyez sur le bouton «< » pour activer Clear Vision. 2. Utilisez les boutons «< » ou «> » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par défaut est toujours «...
  • Page 16: Osd Setting (Réglages D'osd)

    OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness HDR Mode Eco mode Standard 1). Appuyez sur le bouton MENU pour activer la fenêtre d’affichage à l’écran. 2).
  • Page 17: Luminance

    Luminance Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast (Con- 0-100 Contraste du registre numérique. traste) Brightness (Lu- 0-100 Réglage du rétroéclairage minosité) Standard Mode Standard Text (Texte) Mode Texte Internet...
  • Page 18: Color Setup (Réglage De La Couleur)

    Color Setup (Réglage de la couleur) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Color Temp. Warm DCB Mode Green DCB Demo Blue Utiliser la température des couleurs Warm (Chaud) Chaud de EEPROM. Utiliser la température des couleurs Nor- Normal mal de EEPROM.
  • Page 19: Picture Boost (Amél. Image)

    Picture Boost (Amél. image) Picture Boost OSD Setup Game Setting Extra Exit Luminance Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame (Im- MARCHE/ARRÊT Activer/Désactiver image lumineuse age brillante) Frame Size (Taille 14-100 Ajuster la taille de l’image image) Brightness (Lumi- 0-100...
  • Page 20: Osd Setup (Réglage Osd)

    OSD Setup (Réglage OSD) Extra Exit Luminance OSD Setup Game Setting Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Language (Langue) Choisir la langue OSD Timeout (Délai) 5-120 Régler la durée d’expiration de l’OSD. DP Capability (Ca- Veuillez noter que seul DP1.2 prend en charge la 1.1/1.2...
  • Page 21: Game Setting (Réglage Jeux)

    Game Setting (Réglage jeux) Game Setting Extra Exit Luminance Picture Boost OSD Setup Color Setup Game Mode Adaptive-Sync Game Color Shadow Control LowBlue Mode Frame Counter Overdrive Dial Point Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Mode AMD FreeSync Game Color...
  • Page 22 Off (arrêt) Pas d’optimisation par jeu d’image intelligente. Pour jouer des jeux en FPS (first Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs. Pour jouer des jeux RTS (Real Time Strategy = stratégie en temps réel) Améliore la qualité...
  • Page 23: Extra

    Extra Exit Picture Boost OSD Setup Game Setting Extra Luminance Color Setup Input Select Auto Resolution : 1920(H)X1080(V) DDC/CI H. Frequency : 67KHz Off Timer Reset Image Ratio Wide V. Frequency : 60Hz Input Select Sélectionner la source d’entrée (Sélection Entrée) Off timer (Minuterie 0-24hrs Sélectionner l’heure d’arrêt CC...
  • Page 24: Exit (Quitter)

    Exit (Quitter) Luminance Picture Boost OSD Setup Color Setup Game Setting Extra Exit Exit (Quitter) Quitter le menu OSD...
  • Page 25: Voyant Del

    Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Actif-Arrêt Orange...
  • Page 26: Dépannage

    Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur. Ajustez la résolution maximale et la fréquence applicable du moniteur. Assurez-vous que les pilotes du moniteur AOC sont installés. Réglez les contrôles du Contraste et de la Luminosité. Appuyez pour auto-régler.
  • Page 27: Spécifications

    Spécifications Caractéristiques générales Nom du modèle 24V5C/BK Système de fonctionnement Couleur TFT LCD Panneau Taille de l’image visible 60,5 cm diagonale Taille des pixels 0,2745mm(H) × 0,2745mm(V) Couleurs d’affichage 16.7M Colors Limites de balayage horizontal 30k-85kHz Taille d’écran horizontale (maximum) 527,04mm...
  • Page 28: Modes D'affichage Préréglés

    Modes d’affichage préréglés FRÉQUENCE FRÉQUENCE STANDARD RÉSOLUTION HORIZONTALE (kHZ) VERTICALE (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1280x1024@60Hz 63.981 60.02...
  • Page 29: Assignations Des Broches

    Assignations des broches Câble de signal d’affichage couleur à 19 broches Broche N. Nom du signal Broche N. Nom du signal Broche N. Nom du signal Données TMDS 2+ TMDS données 0- DDC/CEC Masse Ecran Données TMDS 2 10. Horloge TMDS + Alimentation +5V Détection connexion à...
  • Page 30: Plug & Play

    Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’affichage.
