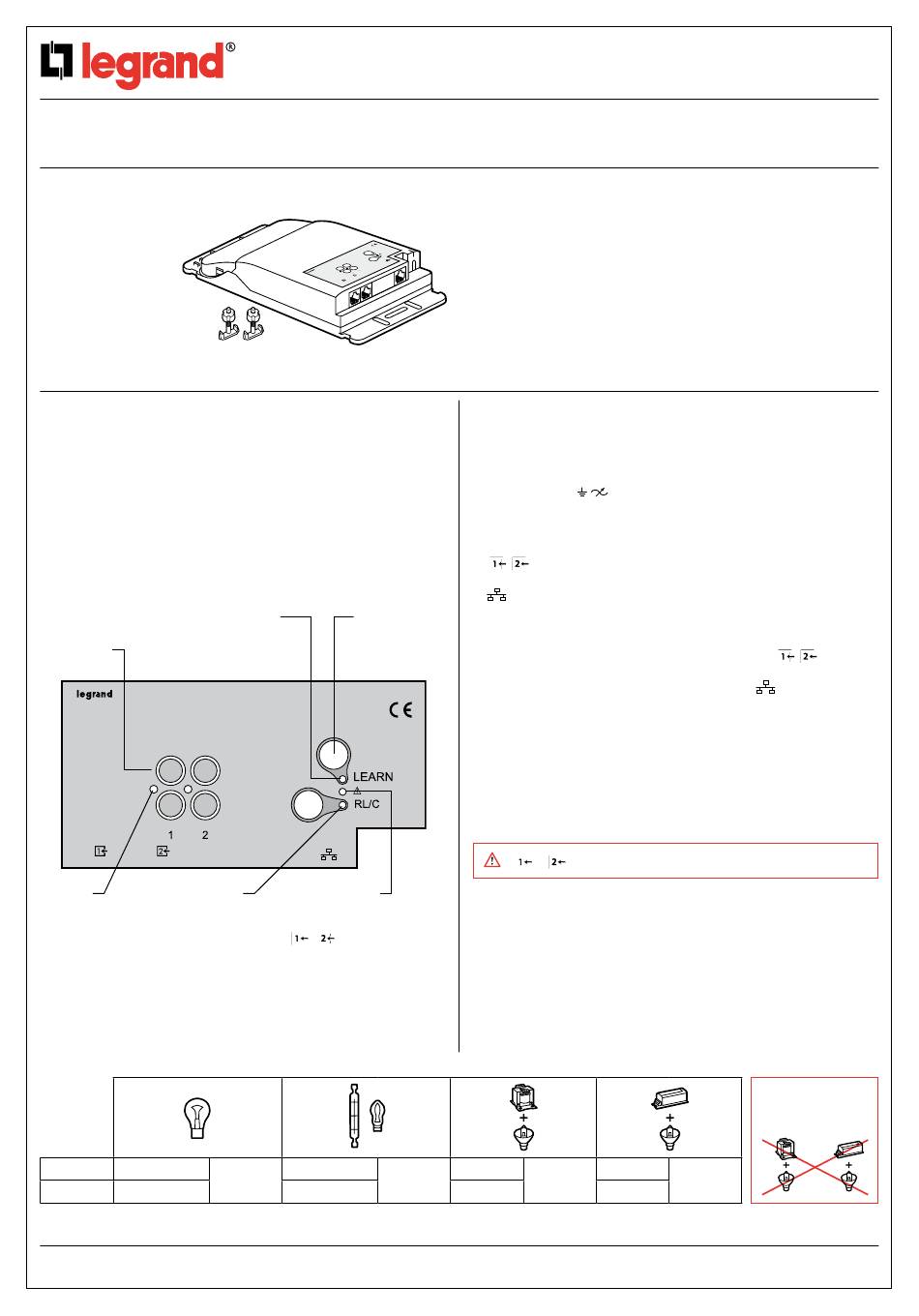

LEGRAND 488 45 Mode D'emploi

Contrôleur - 2 circuits à variations
1000 W - Toutes Charges
1. UTIlISATIOn
Cet appareil est un boîtier de puissance permettant de piloter des
charges de type éclairage.
Pour fonctionner, il doit être raccordé à un ou plusieurs détecteurs et/
ou commandes auxiliaires déportées.
Le pilotage de la charge(s) peut être réalisé manuellement ou
automatiquement par les détecteurs et/ou les commandes qui lui sont
associés.
2. CARACTéRISTIqUES TEChnIqUES
Témoin LEARN :
indication de la phase
Touches de d'apprentissage ou
commande du RESET
Témoins Témoin de
(allumé vert si reconnaissance
sortie activée) des charges
1
Lampe à incandescence
2
Lampe à halogène
3
Lampe à halogène à transfo ferromagnétique
4
Lampe à halogène à transfo électronique séparé
1
230 V~ 2 x 1000 W
110 V~ 2 x 500 W
Seul un transformateur prévu pour une utilisation avec un interrupteur électronique doit être utilisé.
Fiche technique : F01123FR/00
SOMMAIRE
Touche LEARN
Témoin :
indication du dépassement
de la capacité du BUS
,
2
2 x 1000 W
2 x 4,3 A 2 x 4,3 A
2 x 500 W
Mise à jour le :
87045 LIMOGES Cedex
Téléphone : (+33) 05 55 06 87 87 - Télécopie : (+33) 05 55 06 88 88
Référence(s) : 488 45
SOMMAIRE
1. Utilisation . . . . . . . . . . . . . . . . . . . . . . .1
2. Caractéristiques techniques . . . . . . . . .1
3. Cotes d'encombrement . . . . . . . . . . . .2
4. Raccordement . . . . . . . . . . . . . . . . . . .2
5. Installation . . . . . . . . . . . . . . . . . . . . . .2
6. Paramétrage. . . . . . . . . . . . . . . . . . . . .3
7. Fonctionnement . . . . . . . . . . . . . . . . . .3
8. Entretien . . . . . . . . . . . . . . . . . . . . . . . .3
9. Normes. . . . . . . . . . . . . . . . . . . . . . . . .3
Tension : 100-240 V~
Fréquence : 50 / 60 Hz
Consommation à vide : 1,8 W
Câblage :
- Côté Puissance :
Alimentation : N 1 et 2 : 2 x 2,5 mm
- Côté commande :
Connexion entre détecteur et contrôleur : cordon ou câble RJ 45 ou
câble BUS/SCS à équiper de connecteur RJ 45
( , 150 m max. de cordon ou de câble BUS/SCS entre le
contrôleur et le détecteur le plus éloigné)
( 500 m max. de cordon ou de câble BUS/SCS entre
l'alimentation et le produit le plus éloigné.)
Le produit intègre une sécurité positive
- si un défaut de périphériques intervient sur le BUS
les lumières se rallument automatiquement après 10 minutes.
- si un défaut de connexion intervient sur le BUS
rallument automatiquement après 50 s.
Fixation produit : en faux-plafond ou sur chemin de câble adapté
Périphériques compatibles de l'offre :
- Détecteurs digitaux : technologie infrarouge, ultrason ou double
technologie
- Commandes d'éclairage type poussoir : commandes multifonctions
type inter et gestion de scénario.
+  200 mA
Température d'utilisation : -5°C à +45°C
Température de stockage : -20°C à +70°C
Poids : 762 g
Tenue aux chocs : IK04
Pénétration des corps solides et liquides : IP20
3 4
2 x 1000 VA 2 x 1000 VA
2 x 4,3 A
2 x 500 VA 2 x 500 VA
Page
(bornes à vis)
2
,
, les lumières se
ATTEnTIOn :
Sur même voie
3 4
+
2 x 4,3 A
Créée le : 06/10/2010
1/3
