Manuels Connexes pour Johnny Vac JVC65RBTN
Sommaire des Matières pour Johnny Vac JVC65RBTN

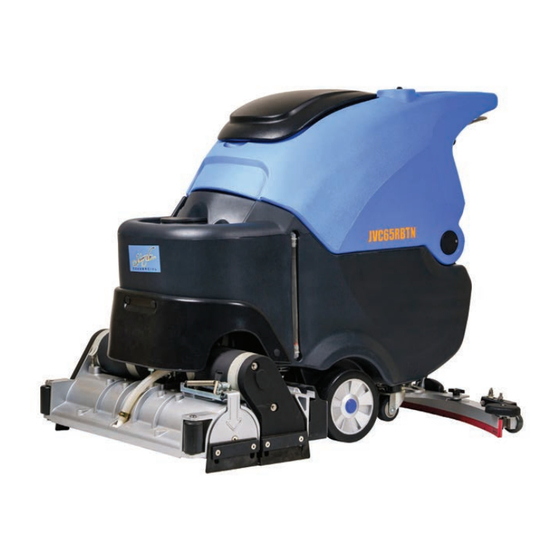

- Page 1 G U I D E D E L ’ U T I L I S A T E U R JVC65RBTN Autorécureuse horizontale à traction de 26"...
- Page 2 Tous les messages de sécurité vous indiqueront quel est le danger potentiel, comment réduire les risques de blessures et ce qui peut arriver si les instructions ne sont pas suivies. LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET APPAREIL JVC65RBTN - 2 - Guide de l'utilisateur...
- Page 3 • D’utiliser l’appareil en toute sécurité et dans les meilleures conditions possibles ; • D’entretenir l’appareil périodiquement pour un rendement maximisé ; • De connaître les pièces dont vous pourriez avoir besoin et de les commander chez Johnny Vac. POUR LA PROTECTION DE NOTRE ENVIRONNEMENT Les matériaux servant d’emballage à...
-
Page 4: Table Des Matières
• Indicateur de charge des batteries ...19 • Disjoncteur de surcharge......19 • Chronomètre ..........19 Vider les réservoirs ......20 • Drain de la cuve de récupération....20 • Drain de la cuve d’eau propre ....21 JVC65RBTN - 4 - Guide de l'utilisateur... -
Page 5: Consignes De Sécurité
AVERTISSEMENT : Veuillez ne pas toucher les brosses de l'appareil lorsque ces dernières sont en marche. Il est important de mettre l'appareil hors tension avant d'effectuer toutes réparations. - 5 - JVC65RBTN Guide de l'utilisateur... -
Page 6: Avant D'utiliser L'appareil
- Ne jamais nettoyer l’appareil avec un jet d'eau ou des vapeurs d'eau. Une défaillance électrique pourrait se produire ; - Utiliser les pièces fournies ou approuvées par Johnny Vac ; - Le maintien doit être effectué par du personnel d'entretien qualifié ;... -
Page 7: Fiches De Sécurité
Elles se trouvent à l’arrière de l'appareil, directement sur la cuve de récupération. Attention : Si la brosse est en mouvement, n'y touchez pas. Débranchez l’appareil avant toute Bac de récupération manœuvre sur l'appareil. des déchets JVC65RBTN - 7 - Guide de l'utilisateur... -
Page 8: Composantes De L'appareil
11. Levier du racloir 12. Connecteur de charge 13. Boyau de l’aspirateur 14. Filtre de l’eau propre 15. Racloir complet 16. Sortie d’eau du réservoir d’eaux propres 17. Drain du réservoir d’eaux usées - 8 - JVC65RBTN Guide de l'utilisateur... - Page 9 30. Filtre d’entrée de l’eau propre 31. Câble de connexion des batteries 32. Fils d’anode de la batterie (rouge) 33. Fils cathodique de la batterie (noir) 34. Diagramme de connexion de la batterie JVC65RBTN - 9 - Guide de l'utilisateur...
-
Page 10: Symboles Du Panneau
NOTE : Ne pas pousser l’appareil sans appareil de levage et de chargement prévu à cet effet. NOTE : Afin d’éviter tout danger, mettre les batteries en place uniquement après que l’appareil eût été déballé. JVC65RBTN - 10 - Guide de l'utilisateur... -
Page 11: Comment Fonctionne L'appareil
Les spécifications recommandées pour la JVC65RBTN sont : - Un support mécanique à pression ajustable ; - Brosses de 26’’ : brosses de rechanges vendues chez Johnny Vac, # JVC5020BR. Les brosses s'activent uniquement lorsque la partie avant de l'appareil est posée à même le sol. -
Page 12: Assemblage De L'appareil
4. Branchez les câbles des batteries selon le graphique de la Figure 2 ci-dessous : le câble rouge sur l’anode positive (+) et le câble noir sur la cathode négative (—) . Figure 2 JVC65RBTN - 12 - Guide de l'utilisateur... -
Page 13: Installation Et Branchement Du Racloir
4. Mettre les tiges du racloir dans leur emplacement avant de serrer les écrous de retenue. Figure 5 5. Branchez le boyau tel qu'indiqué sur la Figure 5 ci-dessus. 6. Vérifiez que les lames de caoutchouc du racloir soient bien en place (voir ajustement à la page 30). JVC65RBTN - 13 - Guide de l'utilisateur... -
Page 14: Installation Des Brosses Et Des
Assurez-vous que les brosses Figure 7 soient bien insérées dans l'espace prévu à cet effet. Refermez le panneau et assurez-vous qu'il soit bien en place afin que les brosses fonctionnent pleinement. Figure 7 - 14 - JVC65RBTN Guide de l'utilisateur... -
Page 15: Remplissage De La Cuve
POUR VOTRE SÉCURITÉ : Veillez à toujours suivre les recommandations du fabricant de savon pour les doses ainsi que les mélanges. doses ainsi que les mélanges. doses ainsi que les mélanges. doses ainsi que les mélanges. JVC65RBTN - 15 - Guide de l'utilisateur... -
Page 16: Utilisation De L'appareil
- S'assurer que la cuve de récupération est vide et que le filtre de cette cuve est en place. METTRE L’APPAREIL EN MARCHE 1. Pour débuter, veuillez tourner la clé. 2. Ajustez la vitesse désirée, tel que démontré à la Figure 9. Figure 9 JVC65RBTN - 16 - Guide de l'utilisateur... - Page 17 3. Actionnez l'appareil en soulevant le levier d'activation tel que démontré sur la Figure 10 ; Figure 10 4. Mettez la poignée du racloir vers le bas, tel que démontré à la Figure 11 et s’assurer d’aspirer sur une surface de plancher mouillée. Figure 11 - 17 - JVC65RBTN Guide de l'utilisateur...
-
Page 18: Pendant L'utilisation
3 à 5 minutes que la solution s'imprègne avant de frotter à nouveau avec la raclette vers le bas. 7. Soulevez la raclette et la brosse, éteignez tous les interrupteurs d'alimentation et retirez la clé avant le départ de l'opérateur. JVC65RBTN - 18 - Guide de l'utilisateur... -
Page 19: Indicateur De Charge Des Batteries
Le chronomètre intégré à l’appareil vous permet de connaître les heures de travail accumulées par l’appareil. Référez-vous à ce chronomètre pour les visites de maintenance de votre appareil. Voir la Figure 16. Figure 16 JVC65RBTN - 19 - Guide de l'utilisateur... -
Page 20: Drain De La Cuve De Récupération
1. Menez l’appareil vers une station de drainage pour vider la cuve de récupération. 2. Soulevez le drain de son support, enlevez le bouchon tel que démontré sur la Figure 17 et déposez le drain dans la station de drainage. Figure 17 JVC65RBTN - 20 - Guide de l'utilisateur... -
Page 21: Drain De La Cuve D'eau Propre
4. Lorsque vous nettoyez la cuve de récupération le filtre ne doit pas être détrempé avant de le réinstaller. Faites-le sécher entièrement. DRAIN DE LA CUVE D'EAU PROPRE Dévissez simplement le couvercle du drain de vidange de la cuve d’eau propre tel que démontré sur la Figure 20. Figure 20 - 21 - JVC65RBTN Guide de l'utilisateur... -
Page 22: Recharge De La Batterie
3. Branchez le chargeur intelligent dans une prise électrique munie d’une mise à la terre. 4. Branchez le câble du chargeur sur la prise de charge à l’arrière de l’appareil, tel que démontré sur la Figure 21. Figure 21 JVC65RBTN - 22 - Guide de l'utilisateur... -
Page 23: Précautions Lors De L'installation
10. Surveillez la chaleur qui se dégage des batteries lors de la recharge. Une chaleur excessive pourrait endommager les batteries ; 11. N’utilisez pas un voltage insuffisant. Chargez les batteries au maximum ; 12. Ne pas charger les batteries trop souvent ou quotidiennement. Cela pourrait endommager les batteries. JVC65RBTN - 23 - Guide de l'utilisateur... -
Page 24: Voyant D.e.l. Du Chargeur Intelligent
Risque de choc électrique. N'essayez pas d'ouvrir ou de modifier ce chargeur d'aucune manière. Aucune pièce n’est réparable par l'utilisateur à l'intérieur. Gaz explosif, empêcher les flammes et les étincelles. Assurez une ventilation adéquate pendant la charge JVC65RBTN - 24 - Guide de l'utilisateur... -
Page 25: Entretien De L'appareil
2. Assurez-vous que la brosse principale est en mesure de bien tourner lorsque vous soulevez la tête avant de l’appareil. Enlevez les brosses pour les nettoyer ou pour les changer en cas d'usure. Voir la Figure 23 ; Figure 23 JVC65RBTN - 25 - Guide de l'utilisateur... - Page 26 3. Nettoyage du racloir : soulevez le racloir et retirez les lames. Voir la Figure 24 ; Figure 24 5. Vérifiez si les lames de caoutchouc sont en bon état ; faire la rotation ou changer les lames pour des nouvelles. Voir la Figure 25 ; Figure 25 JVC65RBTN - 26 - Guide de l'utilisateur...
-
Page 27: Entretien Mensuel
Figure 28. 2. Retirez le filtre du réservoir d’eau propre Figure 29 et nettoyez-le Figure 30. Figure 28 Figure 29 Figure 30 - 27 - JVC65RBTN Guide de l'utilisateur... -
Page 28: Entretien Aux 6 Mois
500 premières 500 H heures d’utilisation. Vérifications de ce moteur tous les 100 jours d’opération de Moteur de propulsion l’appareil après les 500 premières heures d’utilisation. Les roues Vérifier dommages ou abrasion JVC65RBTN - 28 - Guide de l'utilisateur... -
Page 29: Remplacement Des Lames Du Racloir
2. Enlevez les vis retenant les lames et retirez ces dernières. Voir la Figure 33 ; Figure 32 Figure 33 RACLOIR ASSEMBLÉ CORRECTEMENT Figure 34 et 35 DEVANT DU RACLOIR DERRIÈRE DU RACLOIR Figure 34 Figure 35 JVC65RBTN - 29 - Guide de l'utilisateur... -
Page 30: Ajustement Des Lames Du Racloir
Pour abaisser les lames du racloir, allez dans le sens inverse des aiguilles d’une montre. Ajustez les lames du racloir tel que suggéré à la Figure 36 ; Figure 37 JVC65RBTN - 30 - Guide de l'utilisateur... - Page 31 Assurez-vous que les lames du racloir sont en contact avec le sol et ont une inclinaison de 45 degrés avec le plancher. Figure 40 JVC65RBTN - 31 - Guide de l'utilisateur...
-
Page 32: Transporter, Remorquer Et
5. Fixez le rack de l'appareil avec des cordes, puis attachez les cordes au camion ou à la remorque pour empêcher l'appareil de s'incliner. POUR VOTRE SÉCURITÉ : Une corde doit être utilisée pour fixer l'appareil au gabarit de balayage pendant le transport. JVC65RBTN - 32 - Guide de l'utilisateur... -
Page 33: Pour Entreposer L'appareil
2. Ajoutez 2 gallons (8 L) d'agent antigel de propylène glycol/véhicule récréatif (VR) au réservoir de solution sans dilution. 3. Mettez l'appareil sous tension, faites fonctionner le système d'écoulement de la solution. Lorsque l'agent antigel s'écoule sur la tête de brossage, éteignez l'appareil. JVC65RBTN - 33 - Guide de l'utilisateur... -
Page 34: Dépannage
Moteur endommagé Remplacer le moteur Cuve pleine Vider la cuve Filtre de la cuve bloqué Nettoyer le filtre Manque de solution Valve d’eau endommagée Remplacer la valve nettoyante Électrovalve endommagée Remplacer l’électrovalve JVC65RBTN - 34 - Guide de l'utilisateur... - Page 35 Voltage insuffisant des batteries Recharger les batteries Problèmes de batteries Remplacer les batteries Temps d’utilisation Entretien des batteries Vous référez à la section « Batterie » trop court Problèmes de chargeur Remplacer le chargeur JVC65RBTN - 35 - Guide de l'utilisateur...
- Page 36 S P É C I F I C AT I O N S DIMENSIONS ET CAPACITÉS DE L’APPAREIL JVC65RBTN Longueur 1280 mm / 50" Hauteur 1020 mm / 40’’ Largeur 710 mm / 28’’ Largeur avec le racloir 960 mm / 38’’...
-
Page 37: Spécifications
SPÉCIFICATIONS DIMENSIONS DE L’APPAREIL 1020MM 1280MM 730MM JVC65RBTN - 37 - Guide de l'utilisateur... -
Page 40: Spécialiste En Aspirateur Résidentiel Et Commercial
Spécialiste en aspirateur résidentiel et commercial POUR LES PIÈCES, ACCESSOIRES & SACS D’ASPIRATEUR VISITEZ NOTRE SITE WEB AU WWW.JOHNNYVAC.COM FÉLICITATIONS ET MERCI d'avoir choisi un de nos produits. ATTENTION Ne retournez pas l'appareil au détaillant avant de nous avoir parlé. Notre souhait le plus cher est que notre aspirateur devienne votre aspirateur! En cas de problème, contacter nos experts au 1 800 361-2043...
