Adaptateurs - Endress+Hauser Proline Promag H 300 Information Technique

Proline Promag H 300

Adaptateurs

Endress+Hauser
Le capteur peut être monté à l' a ide d' a daptateurs correspondants selon DIN EN 545 (adaptateurs
double bride) également dans une conduite de diamètre supérieur. L' a ugmentation de la vitesse
d' é coulement ainsi obtenue améliore la précision en cas de produits très lents.

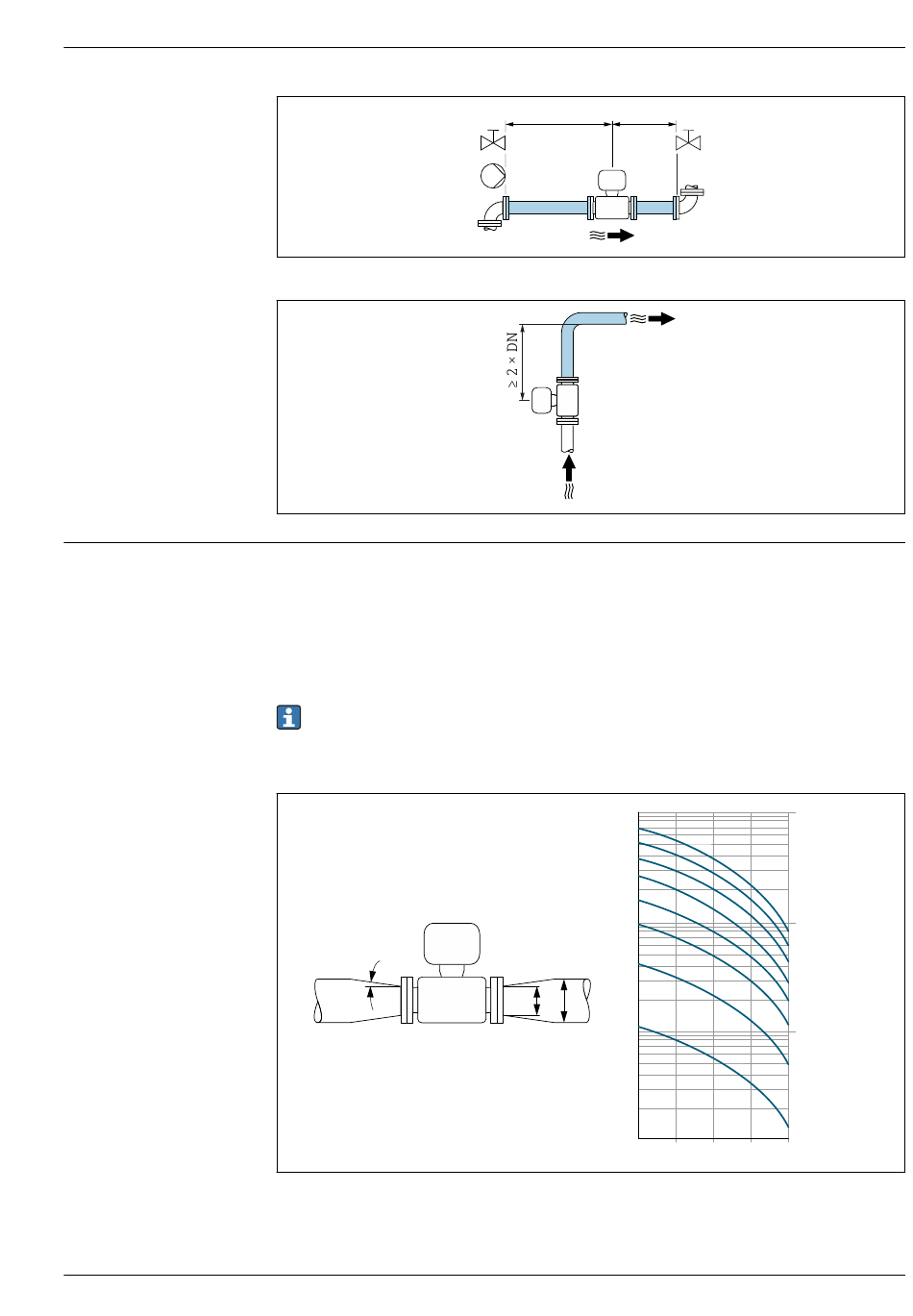

Le nomogramme représenté permet d' é tablir la perte de charge générée par les convergents et
divergents :
• Déterminer le rapport de diamètres d/D.
• Lire dans le nomogramme la perte de charge en fonction de la vitesse d' é coulement (après la
restriction) et du rapport d/D.
• Le nomogramme est valable uniquement pour les liquides ayant une viscosité semblable à
celle de l' e au.
• Si le produit a une viscosité élevée, on peut envisager d' u tiliser un tube de mesure plus grand
afin de réduire la perte de charge.
max. 8°
≥ 5 × DN ≥ 2 × DN
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
d
D
1 m/s
0.5 0.6
A0028997
A0042132
[mbar]
100
10
1
0.7 0.8 0.9
d / D
A0029002
57
