Module d'E/S : haut

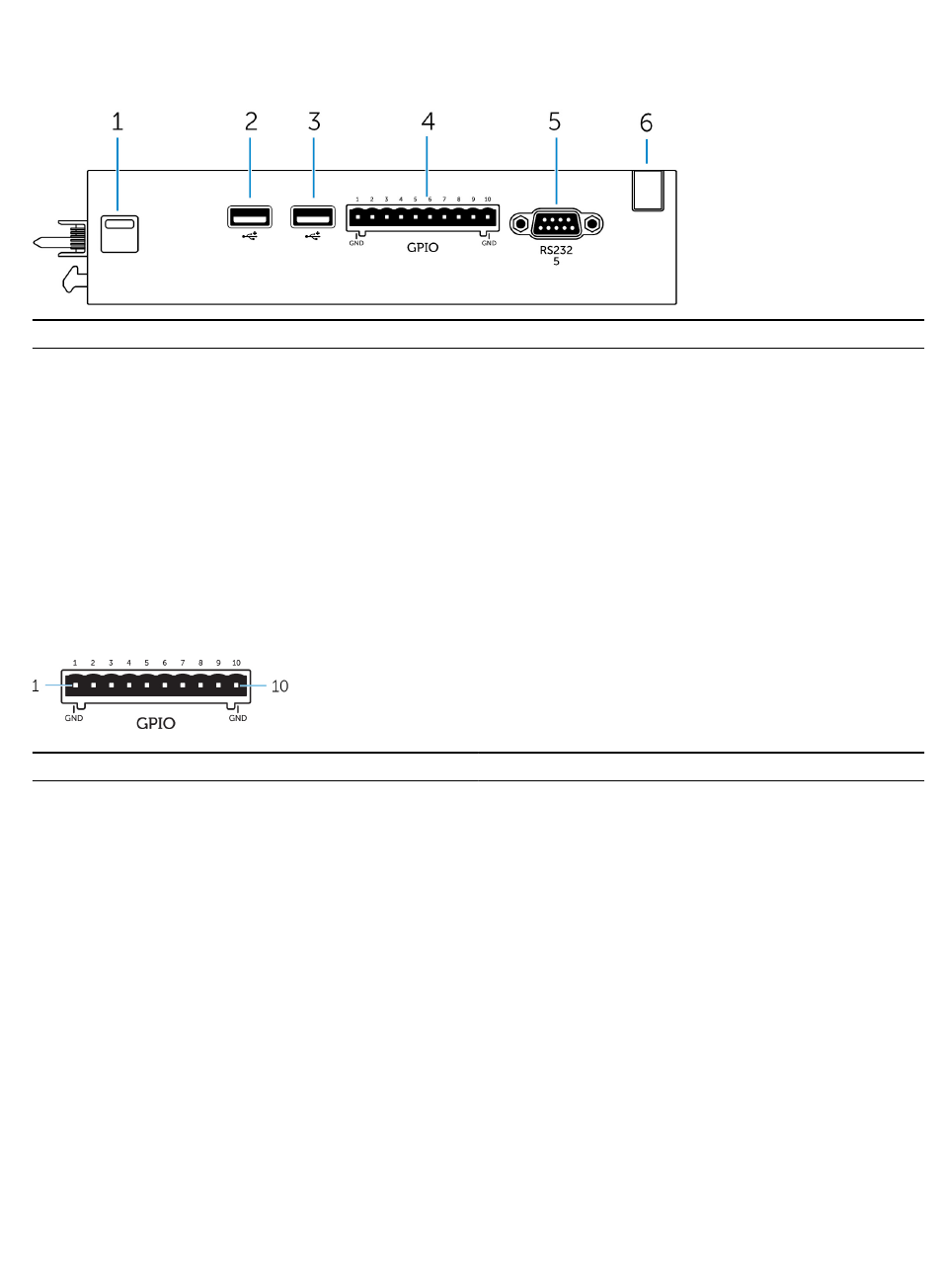

Fonctions
1
Loquet de déverrouillage supérieur
2
Port USB 2.0
3
Port USB 2.0
4
Port GPIO
5
Port RS232
6
Fente de guidage des câbles
Adressage du connecteur GPIO
Broche
1
2
3
4
5
6
7
8
9
10
Numéro de pièce détachée du fabricant
80
Signal
GND
GPIO
GPIO
GPIO
GPIO
GPIO
GPIO
GPIO
GPIO
GND
Poussez les loquets de déverrouillage supérieur et inférieur pour
débrancher le module d'alimentation de la plateforme
Dell Edge Gateway.
Pour périphériques USB 2.0.
Pour périphériques USB 2.0.
Connectez un câble GPIO à 8 broches.
Connectez un câble RS232.
Faites passer n'importe quel câble qui doit être connecté à la
carte PCI installée dans le module d'E/S.
Broche PIC
1
2
3
4
5
6
21
22
Molex 39530-5510
Nom complet de la broche
AN22/RPE5/PMD5/RE5
AN23/PMD6/RE6
AN27/PMD7/RE7
AN16/C1IND/RPG6/SCK2/
PMA5/RG6
AN17/C1INC/RPG7/
PMA4/RG7
AN18/C2IND/RPG8/
PMA3/RG8
AN8/RPB8/CTED10/RB8
AN9/RPB9/CTED4/
PMA7/RB9
