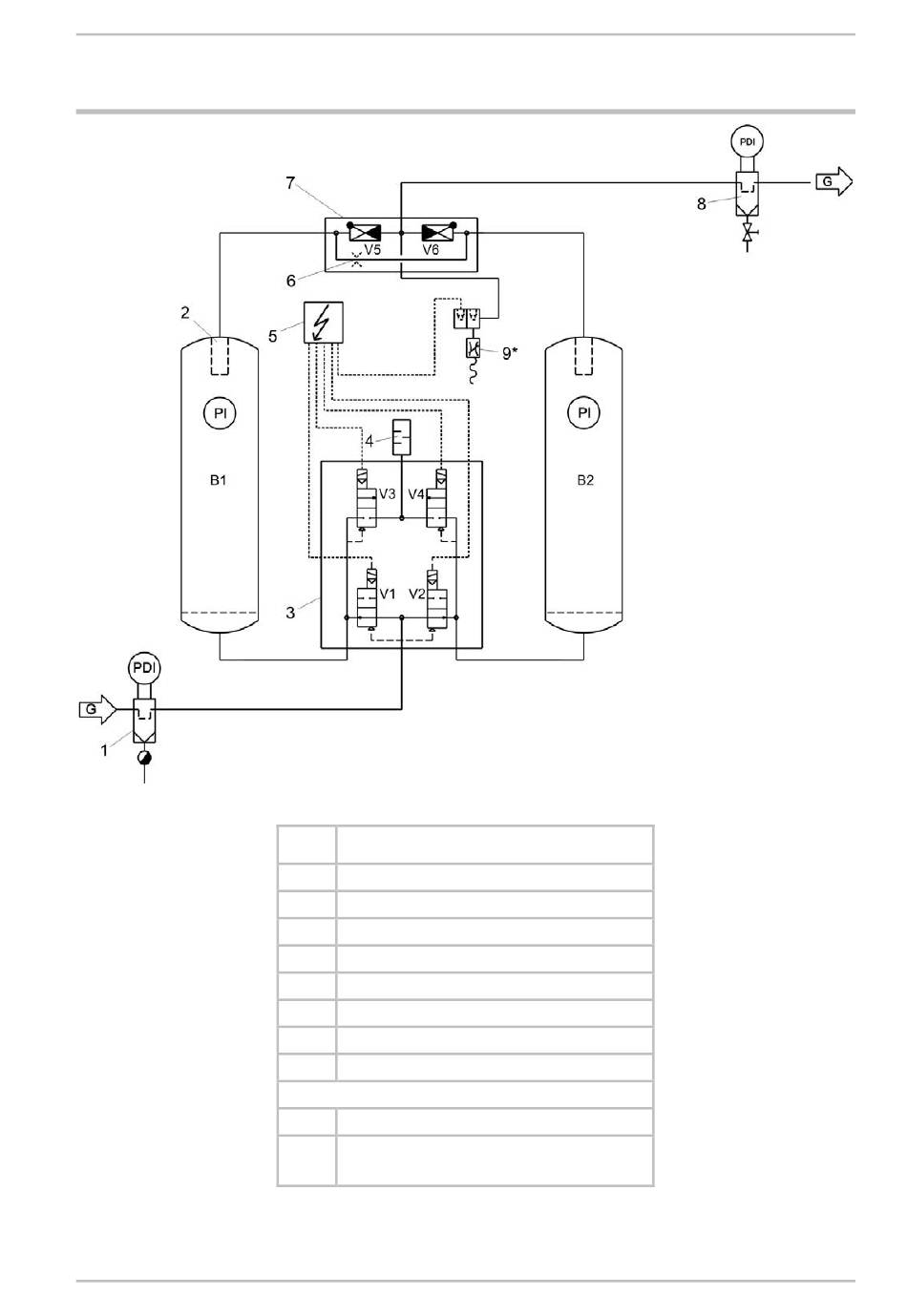

Schéma fonctionnel
K-MT10-95_FR_01-2012
Pos. Désignation
1 Filtre amont
2 Crépine
3 Bloc d'électrovanne V1–V4
4 Silencieux
5 Commande
6 Cache de gaz de régénération
7 Bloc de clapet antiretour V5–V6
8 Filtre aval
* Options:
9 Mesure du point de rosée sous
pression
