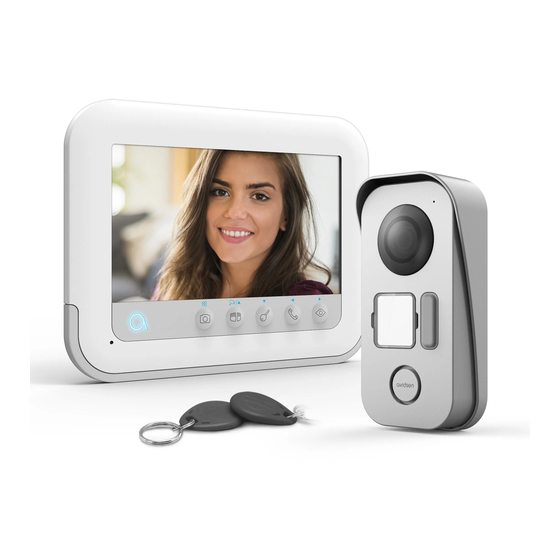

- Page 1 YLVA 3+ Visiophone vidéo couleur 7" 2 fi ls - fonction RFID réf. 112271 7” Picture memory feature 100m Mémorisation des visiteurs RFID www.avidsen.com...
-
Page 2: Table Des Matières
INTERPHONE VIDÉO COULEUR 7" SOMMAIRE A - CONSIGNES DE SÉCURITÉ 1 - INTRODUCTION 2 - ENTRETIEN ET NETTOYAGE 3 - RECYCLAGE B - DESCRIPTION DU PRODUIT 1 - CONTENU DU KIT 2 - MONITEUR 3 - PLATINE DE RUE 4 - SUPPORT MURAL 5 - ADAPTATEUR SECTEUR C - INSTALLATION 1 - INSTALLATION DE LA PLATINE DE RUE... - Page 3 D - UTILISATION 1 - IDENTIFIER LE VISITEUR ET LUI PARLER 2 - ACTIVER LA PLATINE DE RUE DEPUIS MONITEUR 3 - OUVERTURE D’UNE SERRURE ÉLECTRIQUE ET D’UNE COMMANDE AUTOMATIQUE (EN OPTION) 4 - FONCTION D’INTERCOMMUNICATION 5 - PARAMÈTRES SUR LE MONITEUR 6 - DEVERROUILLAGE À...
-
Page 5: A - Consignes De Sécurité
INTERPHONE VIDÉO COULEUR 7" A - CONSIGNES DE SÉCURITÉ 1 - INTRODUCTION administrateur (couleur rouge), votre produit serait bloqué et la garantie annulée. Cet interphone vidéo associe deux modules : un Conservez-le dans un endroit sûr. moniteur récepteur et une platine de rue facile à •... -
Page 6: B - Description Du Produit
INTERPHONE VIDÉO COULEUR 7" B - DESCRIPTION DU PRODUIT 1 - CONTENU DU KIT Moniteur Vis de fixation (2 pour le moniteur, 3 pour platine de rue) Platine de rue Vis de fixation de la platine de rue Support mural pour moniteur Adaptateur secteur Chevilles (2 pour le moniteur, 3 pour platine de rue) -
Page 7: Platine De Rue
INTERPHONE VIDÉO COULEUR 7" B - DESCRIPTION DU PRODUIT Haut-parleur Borniers de communication Borniers d’alimentation *Sous reserve de stock disponible. 3 - PLATINE DE RUE Casquette de protection Bouton d’appel Objectif Bouton de réinitialisation RFID Porte nom Borniers de connexion Haut-parleur Interrupteur de sélection platine principale ou secondaire... -
Page 8: C - Installation
INTERPHONE VIDÉO COULEUR 7" C - INSTALLATION La hauteur d’installation recommandée est située à environ 160 cm du sol pour la platine de rue et 150 cm du sol pour l’unité interne. 50cm 70° 160cm 150cm ATTENTION : Pour des raisons évidentes de sécurité, les branchements ne doivent être effectués qu’après avoir coupé... -
Page 9: Installation Du Moniteur
INTERPHONE VIDÉO COULEUR 7" C - INSTALLATION Visser ensuite la platine de rue sur la casquette à l’aide de la vis fournie. Mettre en place l’étiquette nominative. 2 - INSTALLATION DU MONITEUR Fixer le support mural au mur à l’aide de vis et chevilles adaptées au support (les vis et chevilles fournies conviennent pour des murs en matériaux plein). -
Page 10: Les Connexions
INTERPHONE VIDÉO COULEUR 7" C - INSTALLATION 3 - LES CONNEXIONS • Ne multipliez pas les dominos ou raccords sur le fil de liaison entre la platine de rue et le moniteur • Eloignez le fil de liaison entre la platine de rue et le moniteur de plus de 50cm de toute perturbation électromagnétique (câble 230V, appareil WiFi, four à... -
Page 11: Branchement Entre Le Moniteur Et La Platine De Rue
INTERPHONE VIDÉO COULEUR 7" C - INSTALLATION La section du câble à utiliser dépend de sa longueur : Longueur du câble Section à utiliser De 0 à 50m 0,75mm2 De 50m à 100m 1,5mm2 Entre la platine de rue et une gâche électrique (non fournie) Utiliser une gâche 12V/1,1A maximum avec ou sans mémoire mécanique. -
Page 12: Connexions
INTERPHONE VIDÉO COULEUR 7" C - INSTALLATION 3.2 - CONNEXIONS 3.2.1 - CONNEXIONS 2 MONITEURS + 2 PLATINE DE RUE Moniteur Moniteur réf. 112279 Platine de rue Platine de rue réf. 112273 3.2.2 - CONNEXIONS 2 MONITEURS + 1 CAMÉRA Platine de rue Moniteur Moniteur... -
Page 13: Configuration Pour 2 Familles
INTERPHONE VIDÉO COULEUR 7" C - INSTALLATION 3.2.3 - CONFIGURATION POUR 2 FAMILLES Platine de rue 2 familles 112276 Moniteur Moniteur ref 112279 CCTV ref 112248 CCTV ref 112248 Moniteur ref 112279 Moniteur ref 112271 112272... -
Page 14: Connexion À Une Gâche Électrique Avec Une Alimentation Supplémentaire
INTERPHONE VIDÉO COULEUR 7" C - INSTALLATION Platine de rue Platine de rue réf. 112273 2 familles Moniteur 112276 ref 112279 Moniteur Platine de rue Moniteur Moniteur réf. 112273 ref 112279 ref 112271-112272 IMPORTANT : si vous rencontrez des problèmes avec l’ouverture de la serrure, causés par exemple par une grande distance entre l’écran et la platine de rue, nous vous conseillons de l’alimenter séparément. -
Page 15: Initialisation
INTERPHONE VIDÉO COULEUR 7" C - INSTALLATION 3.3.1- INITIALISATION Pendant que le portier vidéo est alimenté, appuyer sur la touche «RESET» à l’arrière de la platine de rue. La platine de rue émet 4 bips. Dans les 10 secondes, passez devant le porte nom le badge administrateur (rouge). Dans les 10 secondes, passez devant le porte nom le badge d’ajout (gris). -
Page 16: Suppression De Tous Les Badges
INTERPHONE VIDÉO COULEUR 7" C - INSTALLATION La platine de rue émet 4 bips. Dans les 10 secondes, passez devant le porte nom l’un des badges utilisateur. La platine de rue émet 1 bip. Attendre 10 secondes que la platine de rue sorte du mode ajout. 3.3.3 - SUPPRESSION DE TOUS LES BADGES Passez devant le porte nom le badge administrateur pour supprimer tous les badges connus. -
Page 17: D - Utilisation
INTERPHONE VIDÉO COULEUR 7" D - UTILISATION 1 - IDENTIFIER LE VISITEUR ET LUI PARLER ou d’une commande automatique (voir paragraphe «Connexion»), appuyez sur la touche (pour Le visiteur appuie sur la touche de la Nils Larsson la serrure) ou sur (pour la commande platine de rue : automatique) pour laisser entrer le visiteur. -
Page 18: Paramètres Sur Le Moniteur
INTERPHONE VIDÉO COULEUR 7" D - UTILISATION 5 - PARAMÈTRES SUR LE MONITEUR • DATE : Appuyez sur les touches pour régler Pendant que l’écran est allumé, appuyez sur la la valeur en surbrillance et sur la touche pour touche pendant 5sec pour afficher l’écran passer à... -
Page 19: E - Informations Techniques Et Légales
INTERPHONE VIDÉO COULEUR 7" E - INFORMATIONS TECHNIQUES ET LÉGALES 1 - CARACTERISTIQUES TECHNIQUES MONITEUR couleur 7 pouces LCD extra plat Écran PAL/NTSC Standard vidéo 800 x 3 (RGB) x 480 Résolution avec adaptateur secteur 230 VAC Alimentation 50 Hz/17 VDC 1,5 A fourni 17 VDC 1,5 A (adaptateur fourni) Tension d’alimentation Protection en cas de court-circuit et en cas d’inversion de... -
Page 20: Garantie
• La garantie ne couvre pas les dommages notre site Internet à l’adresse suivante : causés par négligence, chocs ou accidents. http://sav.avidsen.com • Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères Smarthome France s’engage à disposer d’un stock à...
