4.2.2
Différentiel

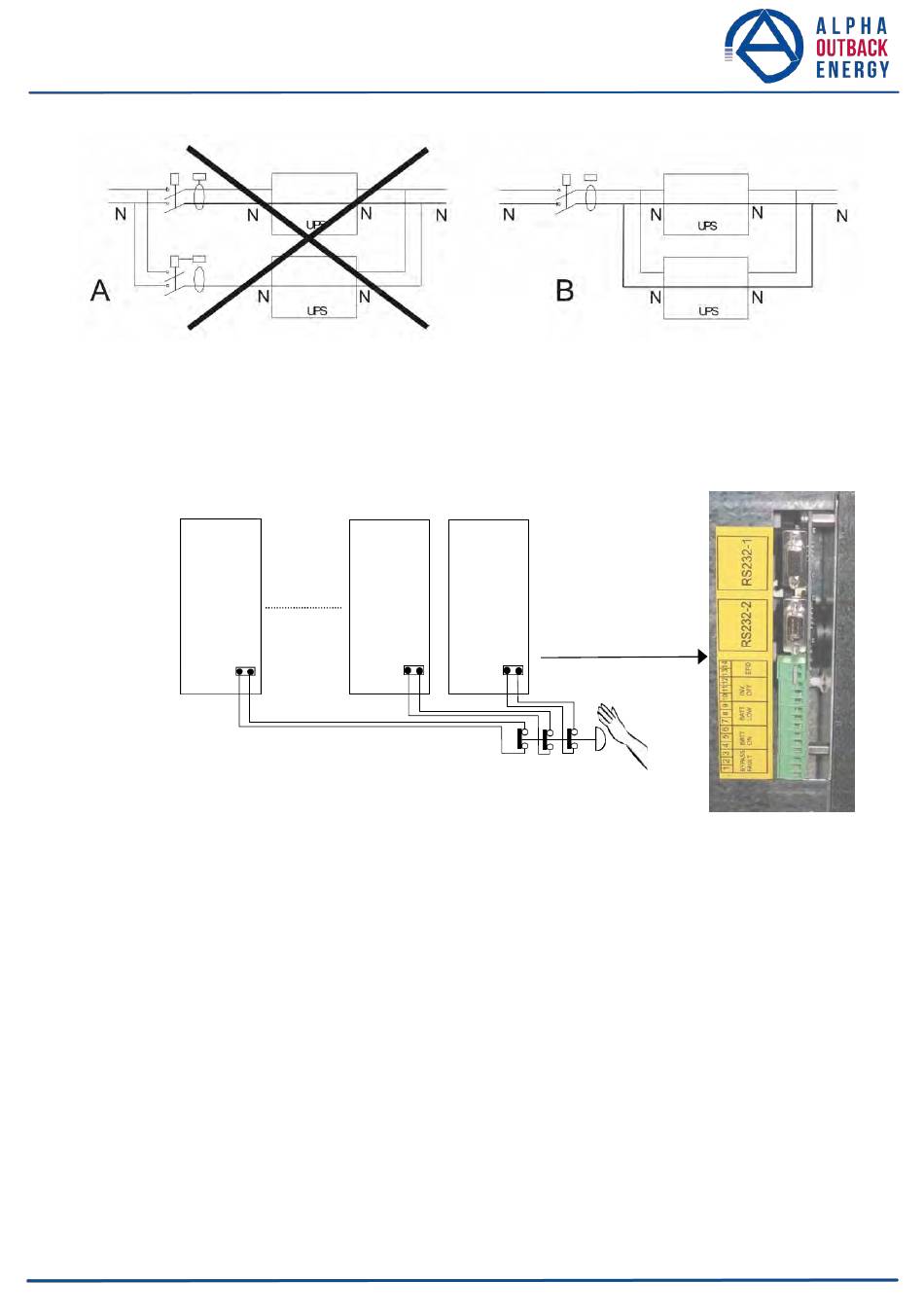

Pour éviter tout déclenchement intempestif, dans les versions à plusieurs appareils en parallèle il faut brancher un
seul disjoncteur différentiel à l'entrée de tout le système comme l'illustre la figure B.
4.2.3
Dispositif d'arrêt d'urgence (EPO)
En présence de plusieurs appareils connectés en parallèle les uns aux autres, la commande d'EPO doit être lancée
en même temps à tous les MPM NP comme l'illustre la figure suivante :
UPS 8
a
a-
Plaque à bornes EPO présente sur l'onduleur
b-
Interrupteur EPO à contacts auxiliaires (non fourni)
Le bouton devra être muni d'un nombre de contacts auxiliaires égal au nombre d'onduleurs en parallèle. Sur chaque
onduleur devra être enlevé le shunt sur les bornes EPO (page 19), en remplacement du shunt il faudra brancher les
fils provenant du contact auxiliaire du bouton d'arret d'urgence.
Le contact devra être normalement fermé (NF) avec le bouton en position de repos et être ouvert en appuyant sur le
bouton. Le raccordement devra être effectué lorsque les onduleurs sont arrêtés.
UPS 2
UPS 1
a
a
b
Page
35
sur
57
