Fonctions basiques
Affichage des valeurs -
Traction/Compression
Après une surcharge, le bargraphe
du couple s'affichera partiellement
même si aucune charge n'est
appliquée sur le capteur. Ceci vous
signale que le capteur a été
endommagé et que vous devez
contacter votre fournisseur pour
organiser la réparation.
Pour une surcharge supérieure à 150% de la pleine échelle,
l'AFG émettra une alarme sonore jusqu'à ce que la charge
soit relâchée et affichera en permanence sur l'écran le
symbole OL. L'instrument devra alors être retourné pour
réparation chez Mecmesin ou chez votre distributeur agréé.
Pour éteindre le dynamomètre, appuyez de nouveau sur la
touche rouge
La mesure de la force de traction est affichée à l'écran de
l'AFG et reconnaissable par le symbole
La mesure de la force de compression est affichée à l'écran
de l'AFG et reconnaissable par le symbole
Lorsque le dynamomètre est connecté avec un capteur de
couple 'Smart', la rotation effectuée dans le sens des
aiguilles d'une montre ou en sens inverse est représentée
par
.

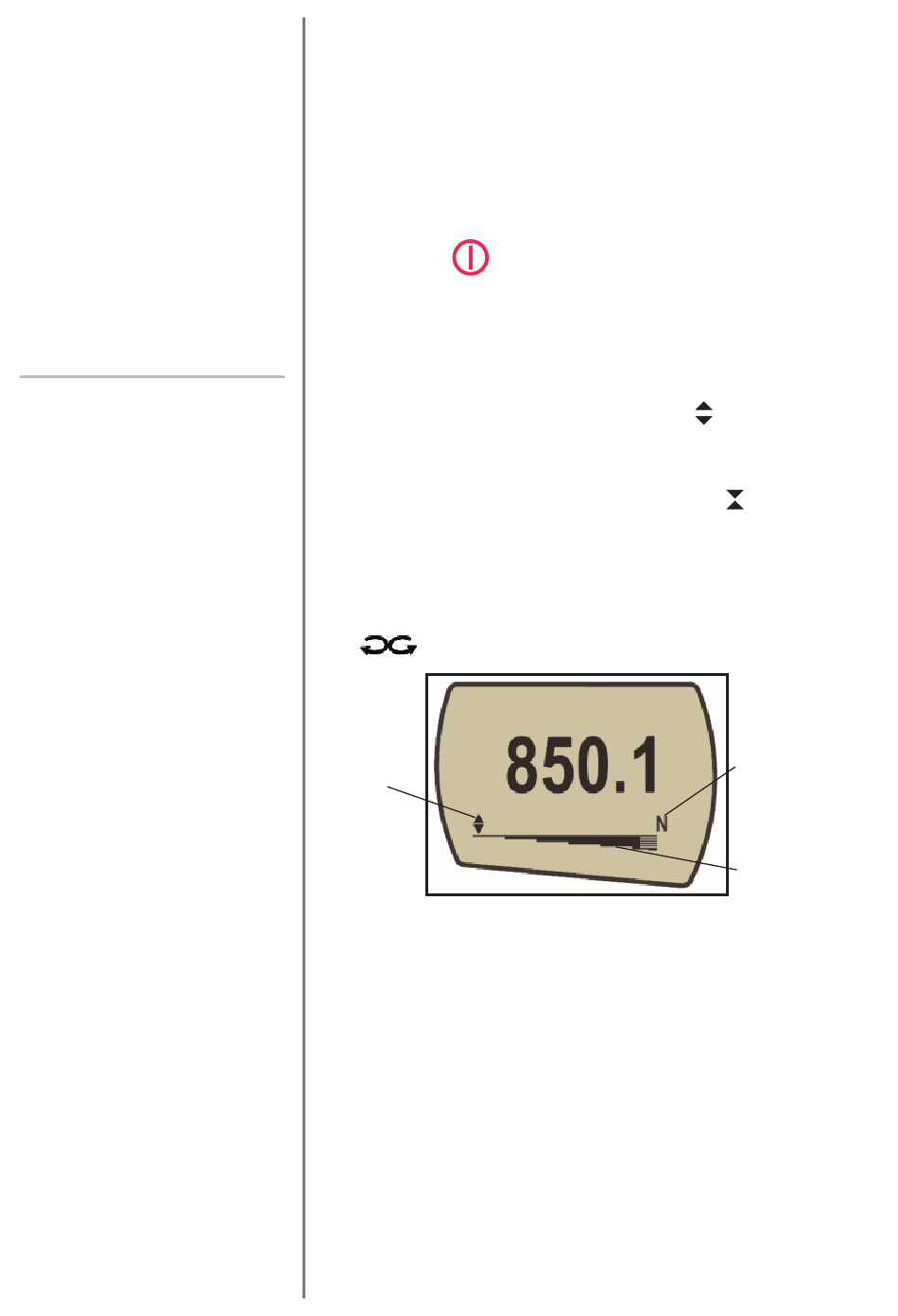

Fig. 3a
Symbole -
Traction
Un bargraphe (barre indicateur de couple) renseigne
l'opérateur sur la charge qui est appliquée sur le capteur.
Lorsque la charge approche la capacité maximale du
capteur, le bargraphe change son affichage à partir de 80%
de la pleine échelle. Cet affichage prévient l'opérateur
qu'un couplemètre d'une capacité supérieure est nécessaire
pour éviter tout risque de surcharge sur le capteur.
Pour des tests de traction, le bargraphe est initialement
continu puis devient discontinu. A l'inverse, pour des tests
de compression, le bargraphe est initiallement discontinu
puis devient continu (voir Fig 3a & 3b).
.
(Voir Fig. 3a).
(Voir Fig. 3b)
Unité de
mesure
Bargraphe
page 6
