Fonctions
élémentaires
Affichage
traction/compression
Si l'AFG a été surchargé, le bar
graphe de la charge s'affichera
même sans charge sur la cellule.
Ceci doit être pris comme
indication que la cellule est
endommagée et que vous
contactiez immédiatement votre
fournisseur pour une réparation.

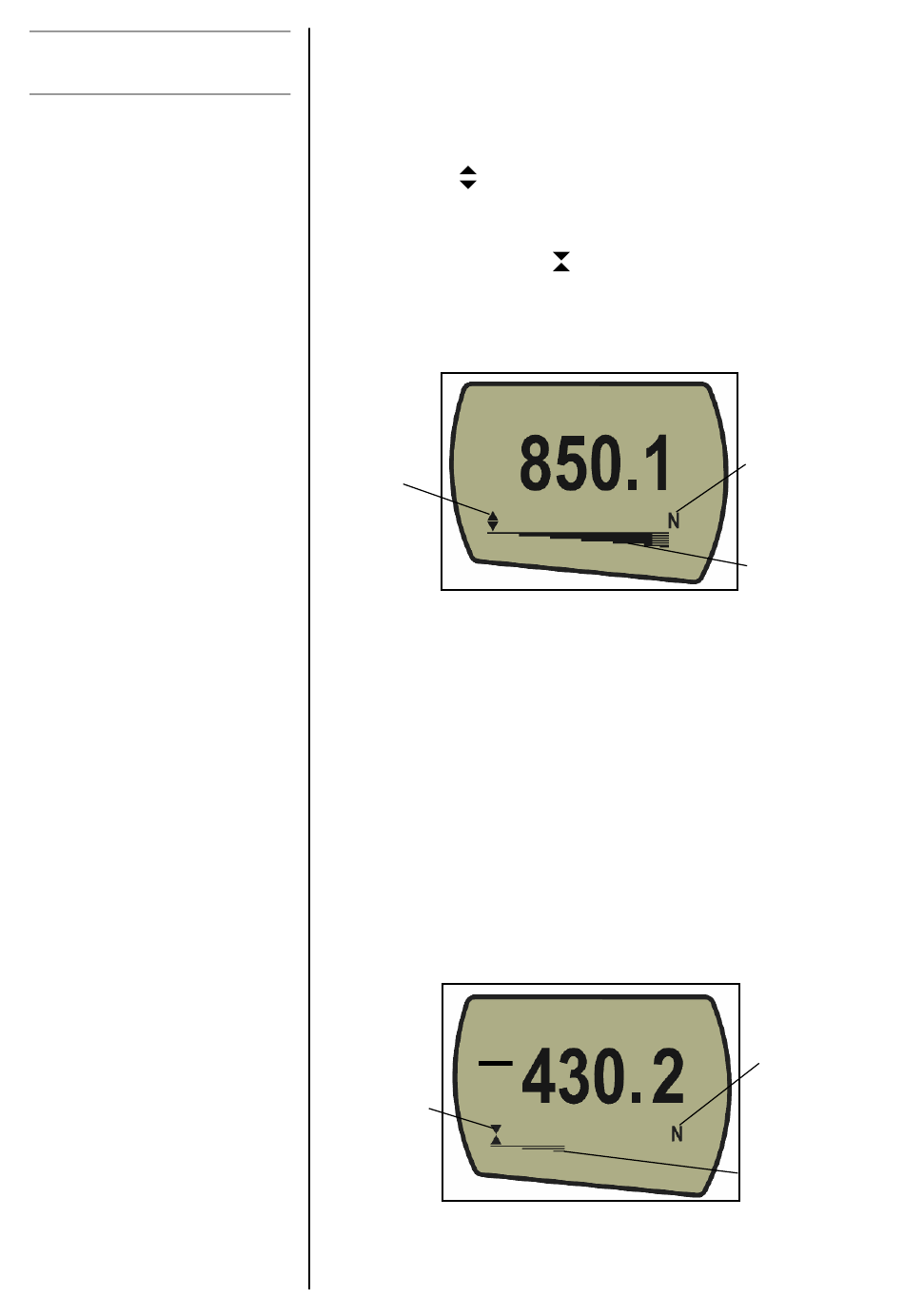

Les efforts de traction sont affichés sur l'AFG par le symbole –
voir figure 2a
Les efforts de compression sont affichés sur l'AFG par un
symbole – voir figure 2b
Fig. 2a
Symbol pour
traction
L'indicateur bar graphe permet de notifier l'opérateur de la
charge mise sur la cellule. Lorsque la charge appliquée
approche la capacité maximale de la cellule à plus ou moins
80% de la pleine échelle, le bar graphe change son
apparence pour devenir gris foncé. Ceci avertit l'opérateur
que des mesures doivent être prises pour éviter qu'une charge
excessive continue à être appliquée.
En force de traction, le bar graphe est représenté en ligne
noire puis en pointillée. En force de compression, le bar
graphe s'affiche en pointillé puis en ligne noire – voir image
2b.
Fig. 2b
Symbole de
compression
Unité de
Mesures
Bar graphe pour
indiquer la
charge
Unité de mesure
Bar graphe de la
charge
5
