FR

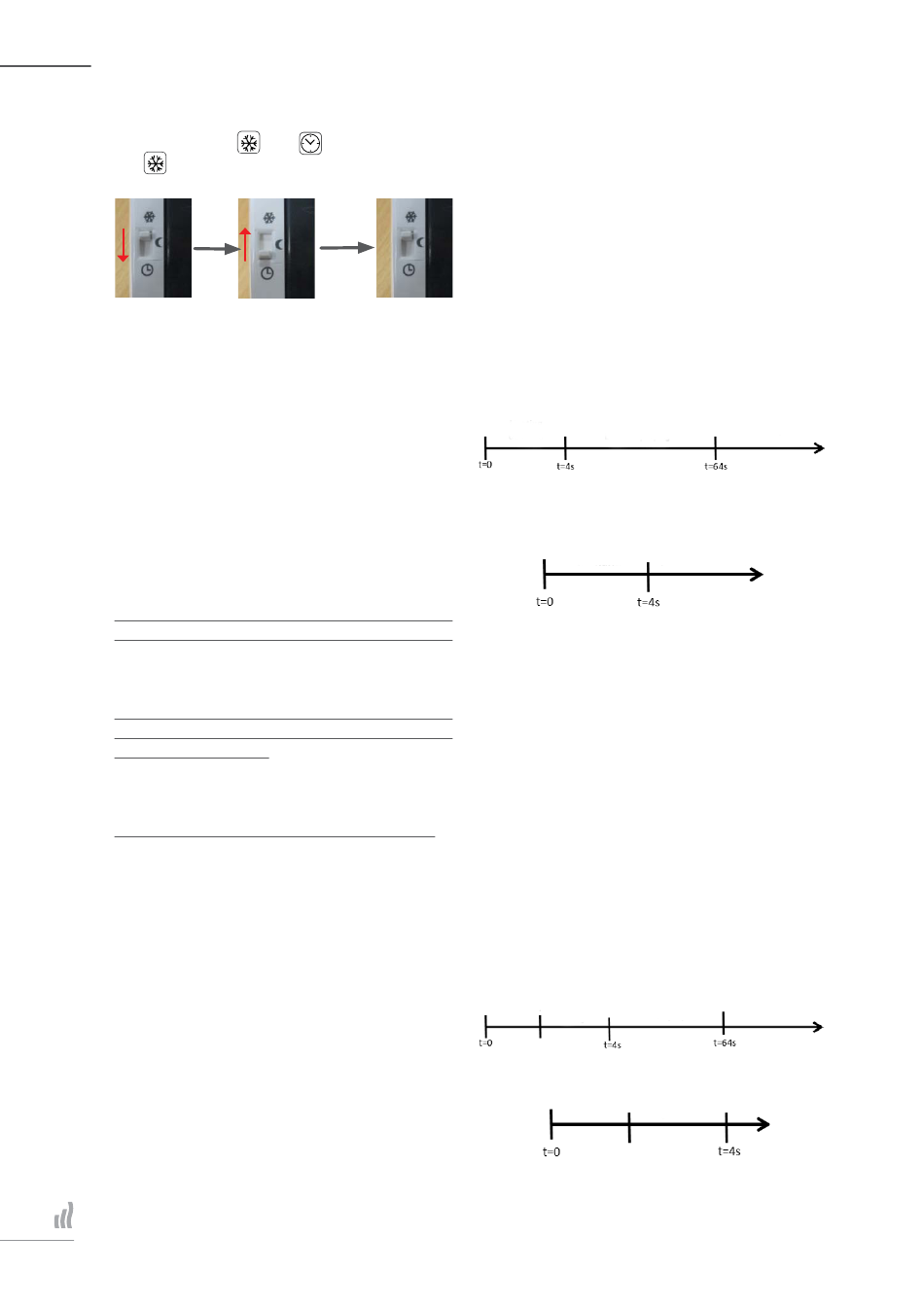

TOUCH E3
l'interrupteur de
sur
.
Lorsque le produit se trouve en cours d'initialisation
de la communication RF, il envoie successivement
des trames unidirectionnelles et bidirectionnelles :
• Lorsque la diode électroluminescente clignote
en vert, le thermostat analogique envoie des tra-
mes d'initialisation aux produits «communicati-
on sans fil unidirectionnelle».
• Lorsque la diode électroluminescente clignote
en orange, le thermostat analogique envoie des
trames d'initialisation aux produits «communi-
cation sans fil bidirectionnelle».
Lors de l'étape d'association, il y a trois cas possibles :
• Association avec un récepteur Touch E3 (repor-
tez-vous au paragraphe Gammes de produits):
une fois associé, le thermostat quitte la mode d'initi-
alisation et la communication bidirectionnelle RF est
configurée.
• Association avec un récepteur « communication
unidirectionelle (reportez-vous au paragraphe
Gammes de produits) : la communication sans fil
étant unidirectionnelle, le thermostat reste en
phase d'appairage pendant 10 sec. La communi-
cation unidirectionnelle RF est configurée.
• Association non terminée ou non effectuée : le
thermostat analogique reste en mode d'appaira-
ge pendant 10 sec, puis revient automatique-
ment en mode de fonctionnement, la configura-
tion de communication RF unidirectionnelle est
configurée.
4. DURÉE D'AFFICHAGE DE L'INDICATEUR VISUEL
Des indications visuelles s'affichent dès que l'utili-
sateur change le point de consigne de la tempéra-
ture ou le mode de fonctionnement du thermostat.
Cependant, les indications visuelles varient selon le
système associé au thermostat analogique (repor-
tez-vous au chapitre Communication sans fil RF),
comme indiqué dans les paragraphes suivants.
Seule une indication visuelle est fournie sans inter-
vention de l'utilisateur. Le thermostat analogique
indique lorsqu'il procède à une transmission RF.
6
|
vers
puis de nouveau
Switch
moving
RF pairing
mode
a. Indications visuelles lors de la communication
unidirectionnelle
Les indications visuelles sont affichées en deux
étapes sur les systèmes avec communication
sans fil unidirectionnelle :
• Quatre premières sec : indication de la demande
de chauffage/refroidissement
• 30 sec suivantes : affichage de l'erreur (capteur
interne/externe ou faible niveau des piles)
• Fin : transmission de la trame RF (la diode cligno-
te en vert)
Erreur détectée
demande de
affichage de
chauffage
l'erreur
Pas d'erreur
demande de
chauffage
b. Indications visuelles lors de la communication
bidirectionnelle
L'état du système de chauffage/refroidissement
est envoyé par le récepteur pour les systèmes
avec communication sans fil bidirectionnelle. Les
indications visuelles sont donc affichées en deux
étapes:
• Transmission de la trame RF (la diode clignote en
orange)
• 4 premières sec : indication de la demande de
chauffage/refroidissement
• 60 sec suivantes : affichage de l'erreur (capteur
interne/externe, faible niveau des piles ou inter-
ruption de la communication RF)
Erreur détectée
transmission de
état de
affichage
la trame RF
chauffage
de l'erreur
Pas d'erreur
transmission de la
trame RF
Touch E3 - manuel d'installation Tempco Basic RF - 09/2017
transmission de la
trame RF
transmission de la
trame RF
état de
chauffage
