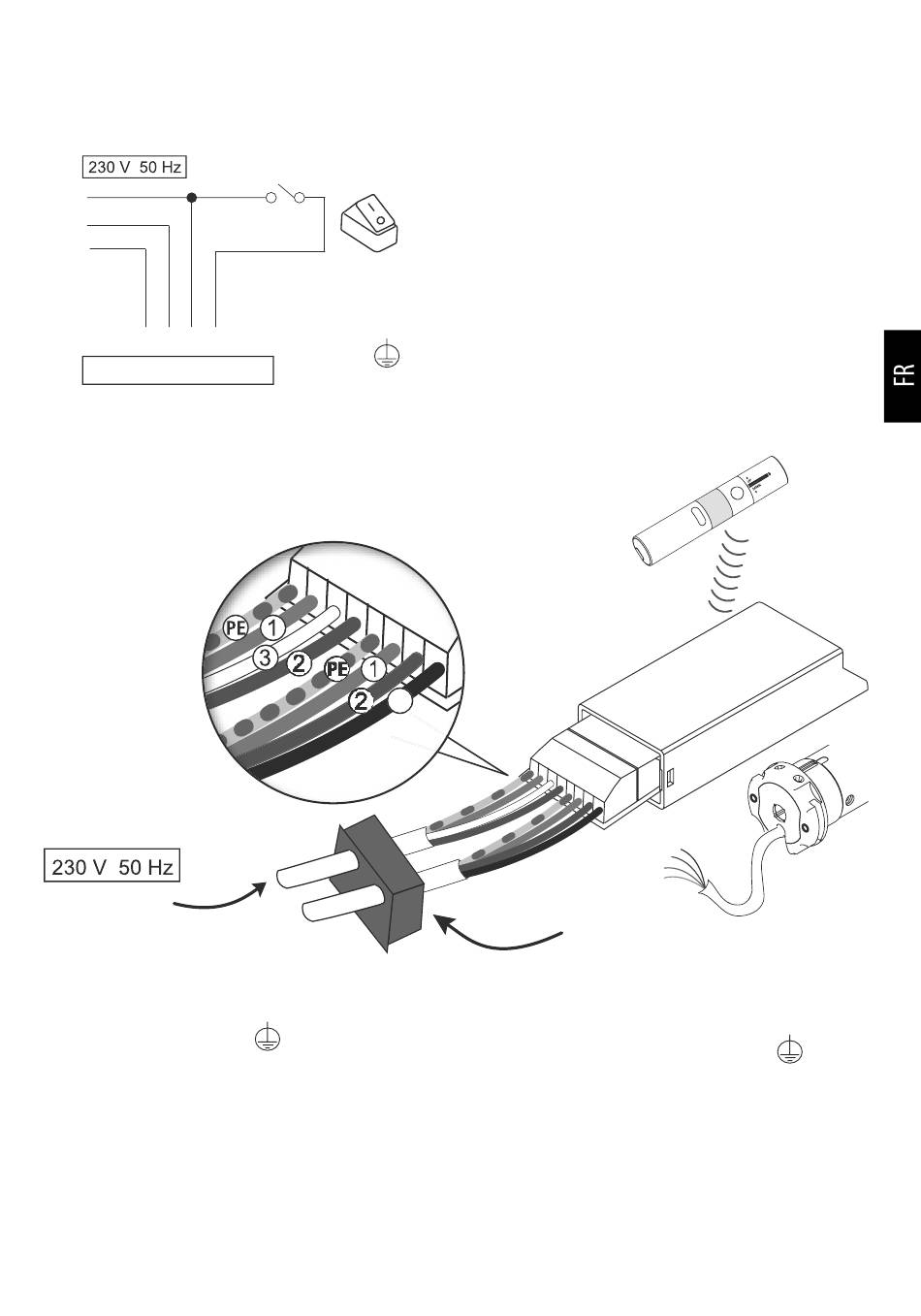

CONNEXIONS ÉLECTRIQUES
L
N
PE
E P 1 2 3
RÉCEPTEUR RADIO
CONNEXION
CÔTÉ ALIMENTATION
1 - BLEU - NEUTRE
2 - MARRON - PHASE
3 - BLANC - COMMANDE FILAIRE EN OPTION
PE - JAUNE/VERT - TERRE
TM2 X R COMPACT
1 - NEUTRE
2 - PHASE
3 - COMMANDE FILAIRE (BLANC)
PE - TERRE
4
59
CONNEXION
CÔTÉ MOTEUR
1 - BLEU - COMMUN
2 - MARRON - MONTÉE (OU DESCENTE)
4 - NOIR - DESCENTE (OU MONTÉE)
PE - JAUNE/VERT - TERRE
A4518_6H81_Rev.A
